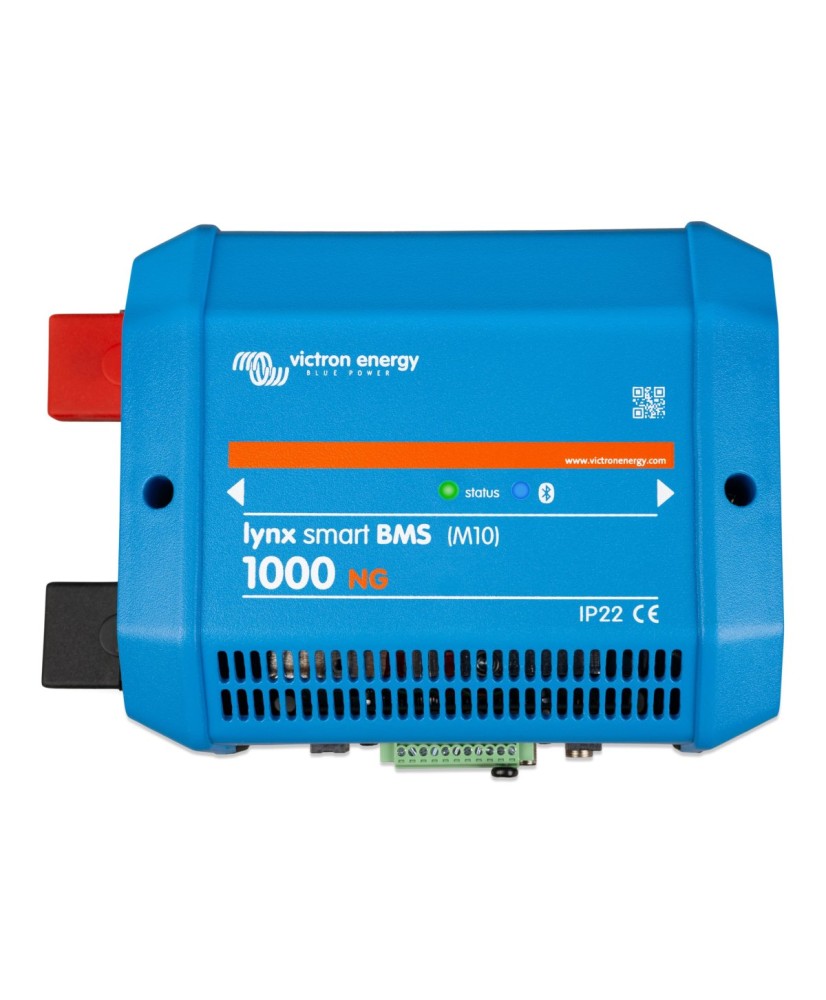

Lynx Smart BMS 1000 NG (M10) - BMS pentru baterii Lithium NG, 1000 A
Lynx Smart BMS 1000 NG (M10) este un sistem de management al bateriilor (BMS) destinat bateriilor Victron Lithium NG de 12,8 V, 25,6 V și 51,2 V. Integrează un contactor de 1 000 A, monitor de baterie și semnal de prealarmă și gestionează până la 50 de baterii în serie și paralel, în sisteme de 12, 24 sau 48 V.
Caracteristici principale:
- Curent nominal: 1 000 A permanent, 1 200 A timp de 5 minute
- Tensiuni sistem: 12, 24 sau 48 V
- Baterii compatibile: Victron Lithium NG, până la 50 de baterii
- Precărcare: circuit integrat pentru sarcini capacitive, fără dispozitiv extern
- Control încărcare/consum: DVCC, contacte ATC/ATD, releu programabil
- Conectivitate: Bluetooth, VE.Can, NMEA 2000, dispozitive GX și VRM

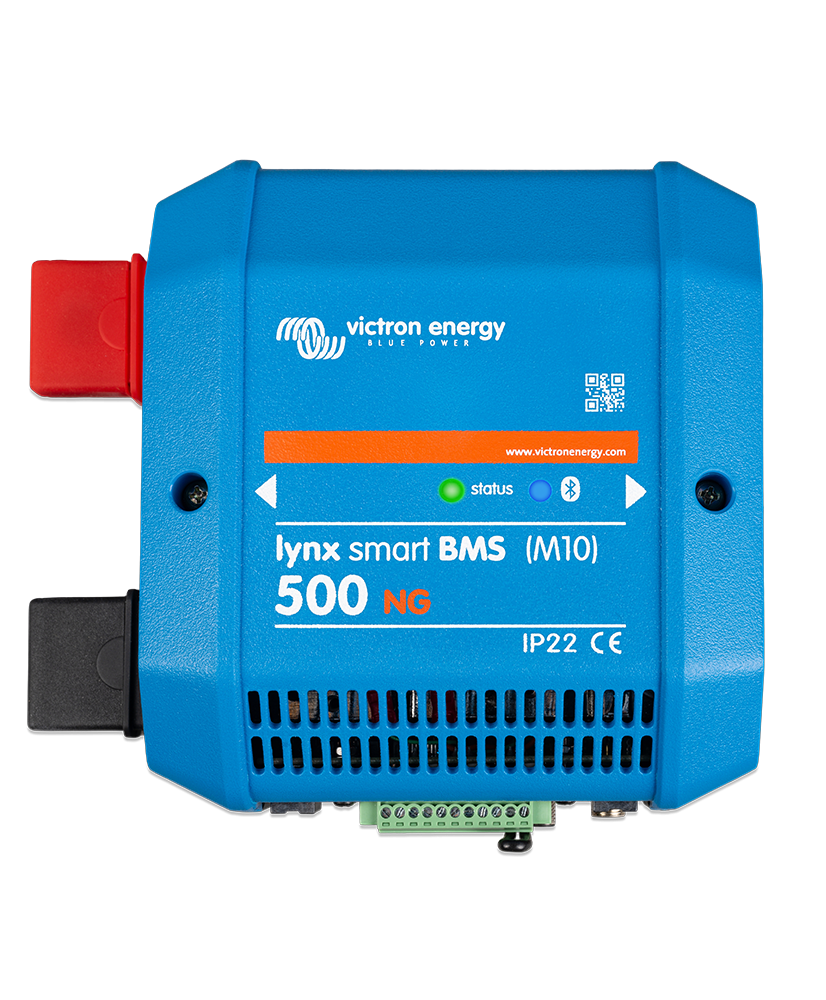

Sistemul Lynx Smart BMS NG este un sistem avansat de gestionare a bateriilor, conceput special pentru bateriile Victron Energy Lithium NG (a nu se confunda cu Lynx Smart BMS, care este pentru bateriile Victron Lithium Battery Smart). Acest BMS robust asigură performanțe fără nicio întrerupere, siguranță optimă și monitorizare eficientă pentru băncile de baterii Lithium NG, care sunt disponibile în tensiuni nominale de 12,8 V, 25,6 V și 51,2 V cu diferite capacități. Disponibil în două dimensiuni - 500 A și 1000 A - Lynx Smart BMS NG oferă o soluție fiabilă, sigură și ușor de utilizat.
Sistemele de baterii pot fi configurate în serie, paralel sau o combinație a ambelor, suportând sisteme de 12 V, 24 V și 48 V. Fiecare sistem poate găzdui până la 50 de baterii, oferind până la 192 kWh (12 V) sau 384 kWh (24 V/48 V) de stocare a energiei. Prin paralelizarea mai multor unități Lynx Smart BMS, puteți extinde capacitatea și asigura redundanța.
Caracteristici principale:
- Contactor încorporat de 500 A sau 1000 A: Oferă siguranță de rezervă și permite comutarea sistemului principal controlat de la distanță.
- Monitorizarea bateriei: Afișează starea de încărcare și alte date importante pentru gestionarea eficientă a sistemului.
- Semnal pre-alarmă: Alertează înainte de oprirea sistemului din cauza tensiunii scăzute a celulei
- Conectivitate Bluetooth: Configurați, monitorizați și diagnosticați cu ușurință sistemul din aplicația noastră aplicația VictronConnect.
- Monitorizare locală și la distanță: Compatibil cu dispozitivele Victron GX, cum ar fi Cerbo GX, și portalul VRM pentru monitorizarea în timp real.
- Integrare M10 Busbar: Se conectează perfect la toate produsele Lynx M10, asigurând o integrare fără probleme în sistemul Lynx Distributor.
Lynx Smart BMS NG este o parte integrantă a sistemului modular Lynx Distribution.
Specificații tehnice
| Domeniu de tensiune | 9 … 60 V |
|---|
| Tensiune maximă de intrare | 75 V |
|---|
| Curent nominal | 1000 A |
|---|
| Curent nominal de vârf | 1200 A |
|---|
| Tensiuni de sistem | 12V sau 24V sau 48V |
|---|
| Consum de energie (oprit) | 0,3mA pentru toate tensiunile sistemului |
|---|
| Consum de energie (standby) | Aproximativ 0,6W (50mA la 12V) |
|---|
| Consum de energie (pornit) | Aproximativ 4,2W (350mA la 12V) în funcție de starea releelor |
|---|
| Rezistență sarcină la preîncărcare | 10Ω și peste pentru sisteme de 12V, 20Ω și peste pentru sisteme de 24V și 48V |
|---|
| Curent nominal ieșire AUX | 1,1 A continuu, protejat prin siguranță resetabilă |
|---|
| Valoare nominală ieșire „allowed-to-charge” | 0,5A la 60VDC, protejat prin siguranță resetabilă |
|---|
| Valoare nominală ieșire „allowed-to-discharge” | 0,5A la 60VDC, protejat prin siguranță resetabilă |
|---|
| Releu programabil | SPDT - 2 A la 60 VDC |
|---|
| Material bară colectoare | Cupru cositorit |
|---|
| Dimensiuni bară colectoare | 8mm x 30mm |
|---|
| Domeniu temperatură de funcționare | -40 … 60 °C |
|---|
| Domeniu temperatură de stocare | -40 … 60 °C |
|---|
| Umiditate maximă | 95 % |
|---|
| Conexiuni bară colectoare | M10 |
|---|
| VE.Can | RJ45 |
|---|
| Borne de comunicație baterie | Terminale cu conectori circulari M8 |
|---|
| Monitorizare siguranțe Lynx Distributor | RJ10 (cablurile RJ10 sunt livrate cu fiecare Lynx Distributor) |
|---|
| Material | ABS |
|---|
| Culoare | Albastru (RAL 5012) |
|---|
| Grad de protecție | IP22 |
|---|
| Greutate | 2,7 kg |
|---|
| Înălțime | 230 mm |
|---|
| Lățime | 180 mm |
|---|
| Adâncime | 100 mm |
|---|
| Siguranță | EN-IEC 63000 |
|---|
| EMC (emisie) | EN-IEC 61000-6-3 |
|---|
| Sistem de management al calității | NEN-EN-ISO 9001 |
|---|
