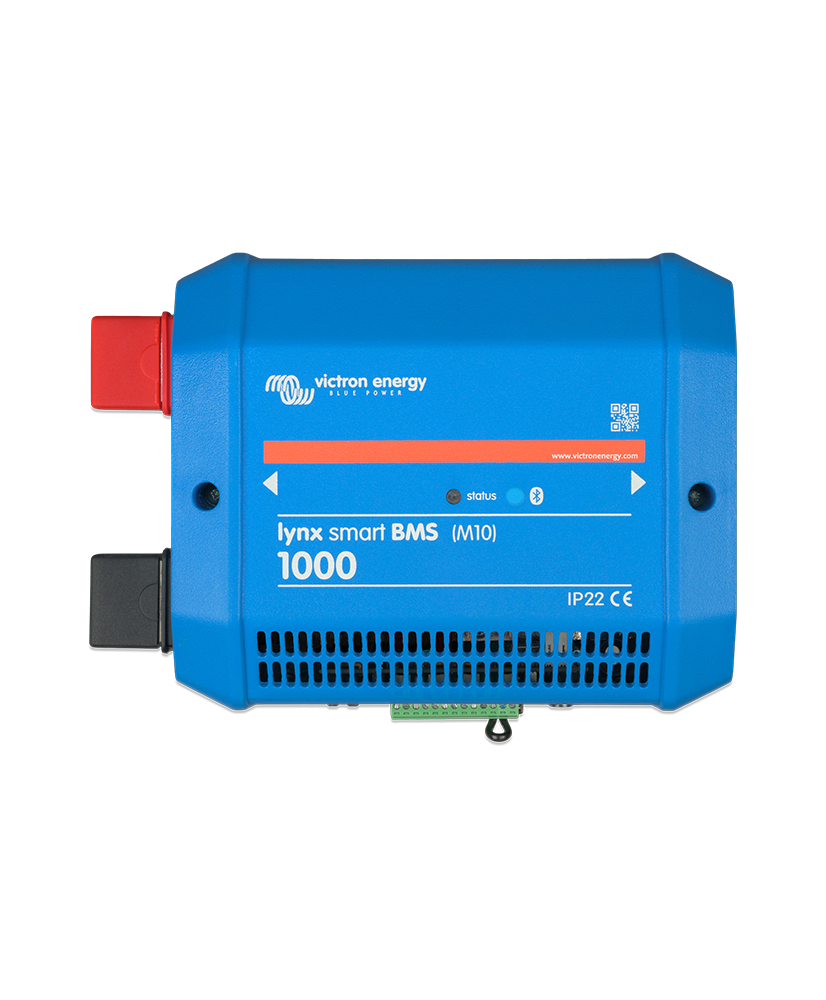

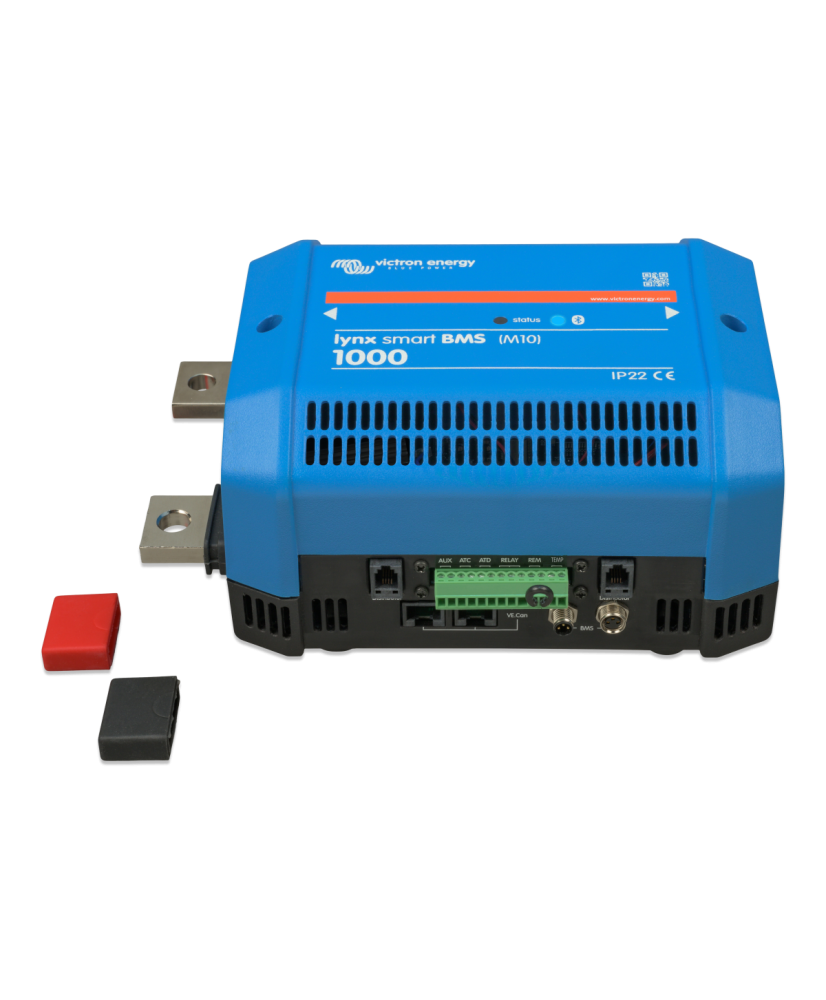

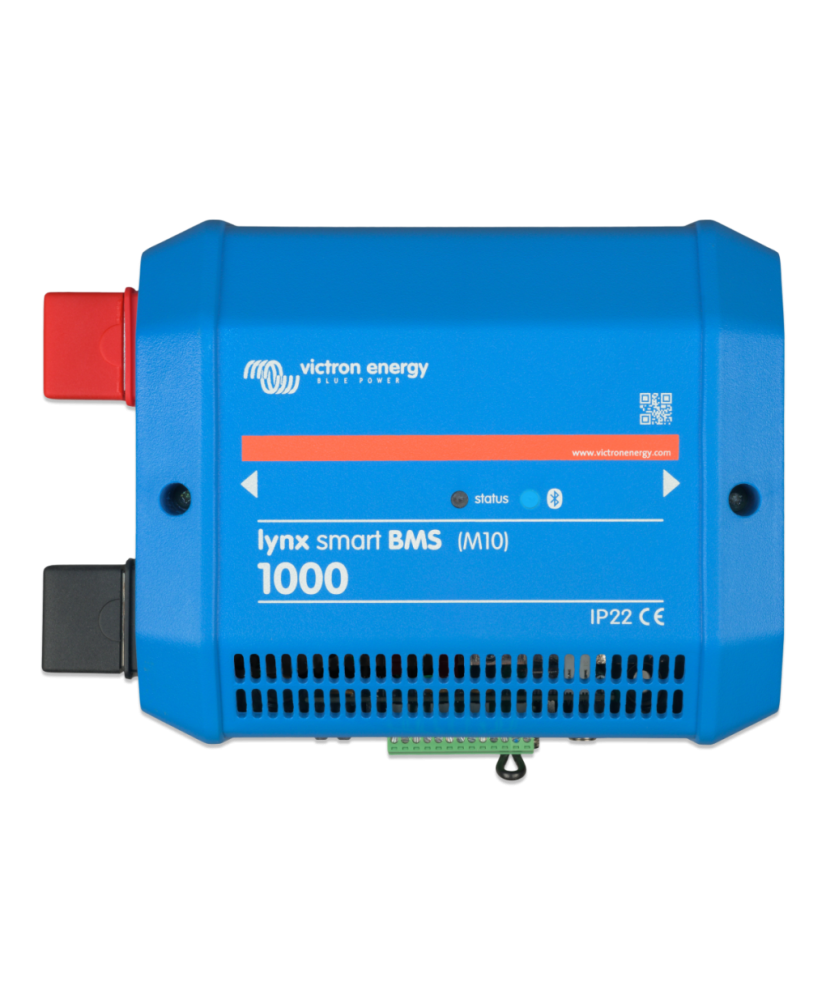

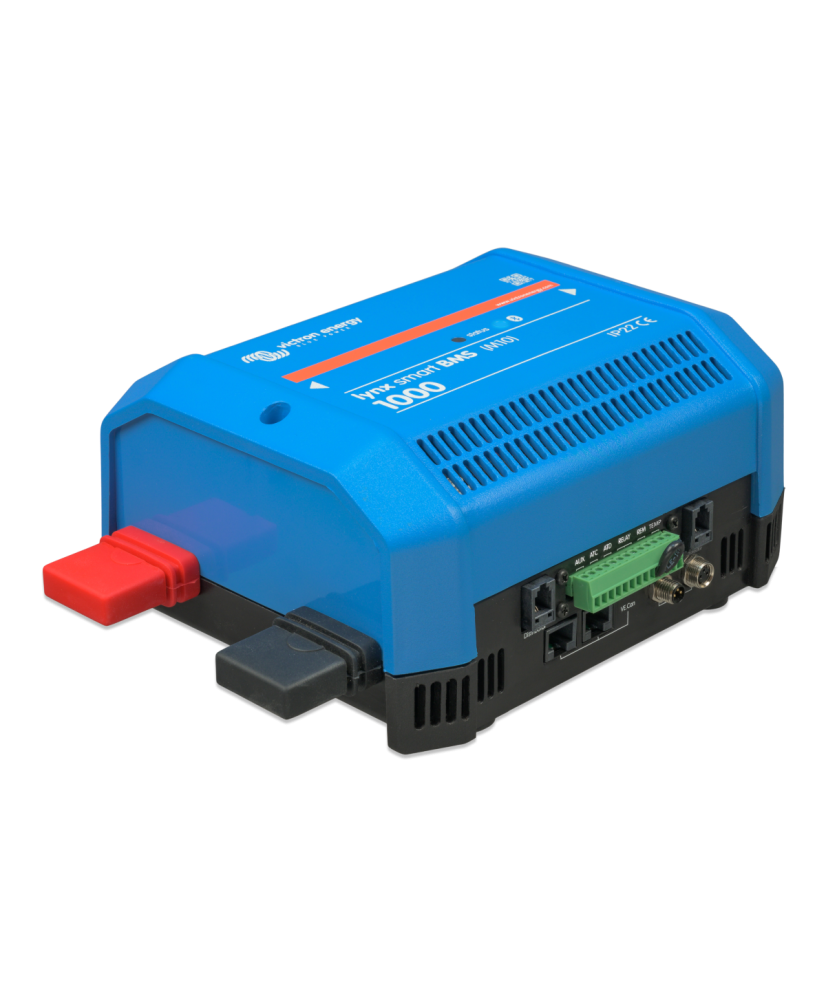

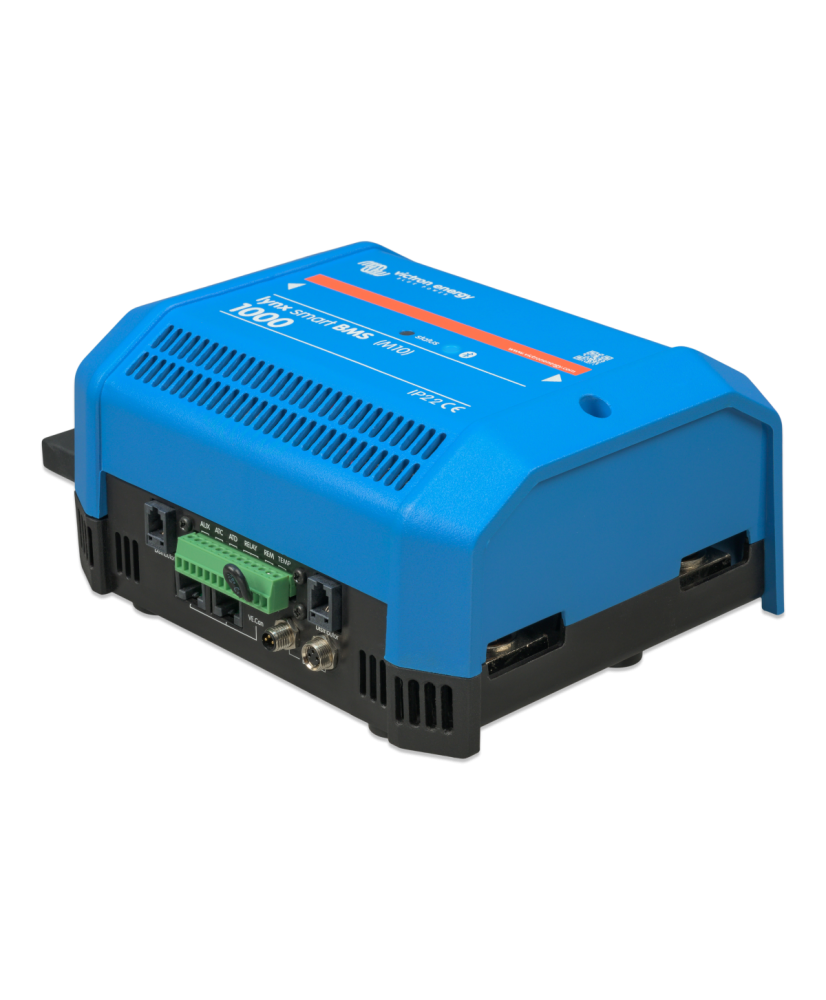

Lynx Smart BMS 1000 (M10) - BMS pentru baterii Lithium Smart, 1000 A
Lynx Smart BMS 1000 (M10) este un sistem de management al bateriilor dedicat bateriilor Victron Lithium Smart și face parte din sistemul modular de distribuție Lynx. Integrează un contactor de 1 000 A, folosit ca protecție de rezervă și ca întrerupător principal comandat de la distanță, precum și monitor de baterie și semnal de prealarmă.
Caracteristici principale:
- Curent nominal: 1 000 A permanent, 1 200 A timp de 5 minute
- Tensiuni sistem: 12, 24 sau 48 V
- Baterii compatibile: Victron Lithium Smart
- Precărcare: circuit integrat pentru sarcini capacitive, precum invertoarele
- Control încărcare/consum: DVCC, contacte ATC/ATD, releu programabil
- Conectivitate: Bluetooth, VictronConnect, VE.Can, dispozitive GX și VRM
Lynx Smart BMS este un sistem dedicat de gestionare a bateriilor pentru bateriile Lithium Battery Smart Victron. Există mai multe BMS-uri disponibile pentru seria noastră de baterii Lithium Battery Smart, iar Lynx Smart este cea mai bogată și completă opțiune. Disponibil în două versiuni: 500 A și 1000 A (ambele cu conexiuni de bară colectoare M10).
Principalele caracteristici sunt:
- Contactor încorporat de 500 A sau 1000 A utilizat ca mecanism de siguranță de rezervă și, de asemenea, potrivit ca întrerupător de sistem principal controlabil de la distanță.
- Monitorizarea bateriei, indicând procentul de încărcare și mai multe date.
- Semnal de pre-alarmă: furnizează un avertisment înainte de sistemul se oprește datorită de - exemplu - unei celule descărcate.
- Bluetooth pentru utilizare cu aplicația noastră VictronConnect, pentru configurare și monitorizare, inclusiv Instant Readout (Citire instantanee) - date cheie ale BMS dintr-o privire.
- Monitorizare locală și de la distanță folosind un dispozitiv Victron GX, de exemplu Cerbo GX sau Ekrano GX.
Lynx Smart BMS face parte din sistemul modular Lynx Distribution.
Specificații tehnice
| Domeniu de tensiune | 9 … 60 V |
|---|
| Tensiune maximă de intrare | 75 V |
|---|
| Curent nominal | 1000 A |
|---|
| Curent nominal de vârf | 1200 A |
|---|
| Tensiuni de sistem | 12V sau 24V sau 48V |
|---|
| Protecție la polaritate inversă | Nu |
|---|
| Consum de energie (oprit) | 0,3mA pentru toate tensiunile sistemului |
|---|
| Consum de energie (standby) | Aproximativ 0,6W (50mA la 12V) |
|---|
| Consum de energie (pornit) | Aproximativ 4,2W (350mA la 12V) în funcție de starea releelor |
|---|
| Rezistență sarcină la preîncărcare | 10Ω și peste pentru sisteme de 12V, 20Ω și peste pentru sisteme de 24V și 48V |
|---|
| Curent nominal ieșire AUX | 1,1 A continuu, protejat prin siguranță resetabilă |
|---|
| Valoare nominală ieșire „allowed-to-charge” | 0,5A la 60VDC, protejat prin siguranță resetabilă |
|---|
| Valoare nominală ieșire „allowed-to-discharge” | 0,5A la 60VDC, protejat prin siguranță resetabilă |
|---|
| Releu programabil | SPDT - 2 A la 60 VDC |
|---|
| Material bară colectoare | Cupru cositorit |
|---|
| Dimensiuni bară colectoare | 8mm x 30mm |
|---|
| Domeniu temperatură de funcționare | -40 … 60 °C |
|---|
| Domeniu temperatură de stocare | -40 … 60 °C |
|---|
| Umiditate maximă | 95 % |
|---|
| Conexiuni bară colectoare | M10 |
|---|
| VE.Can | RJ45 |
|---|

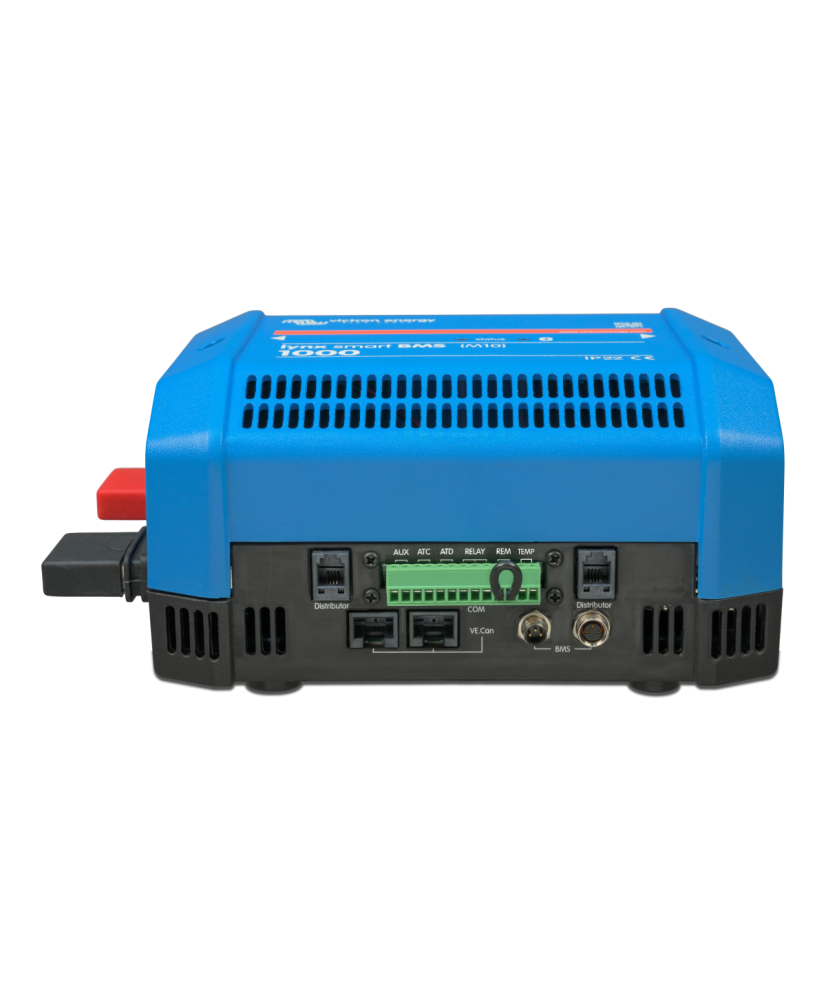

| Conexiune I/O | Multiconector detașabil cu terminale cu șurub |
|---|
| Borne de comunicație baterie | Terminale cu conectori circulari M8 |
|---|
| Monitorizare siguranțe Lynx Distributor | RJ10 (cablurile RJ10 sunt livrate cu fiecare Lynx Distributor) |
|---|
| Material | ABS |
|---|
| Culoare | Albastru (RAL 5012) |
|---|
| Grad de protecție | IP22 |
|---|
| Greutate | 2,7 kg |
|---|
| Înălțime | 230 mm |
|---|
| Lățime | 180 mm |
|---|
| Adâncime | 100 mm |
|---|
| Siguranță | EN-IEC 63000 |
|---|
| EMC (emisie) | EN-IEC 61000-6-3 |
|---|
| Sistem de management al calității | NEN-EN-ISO 9001 |
|---|
