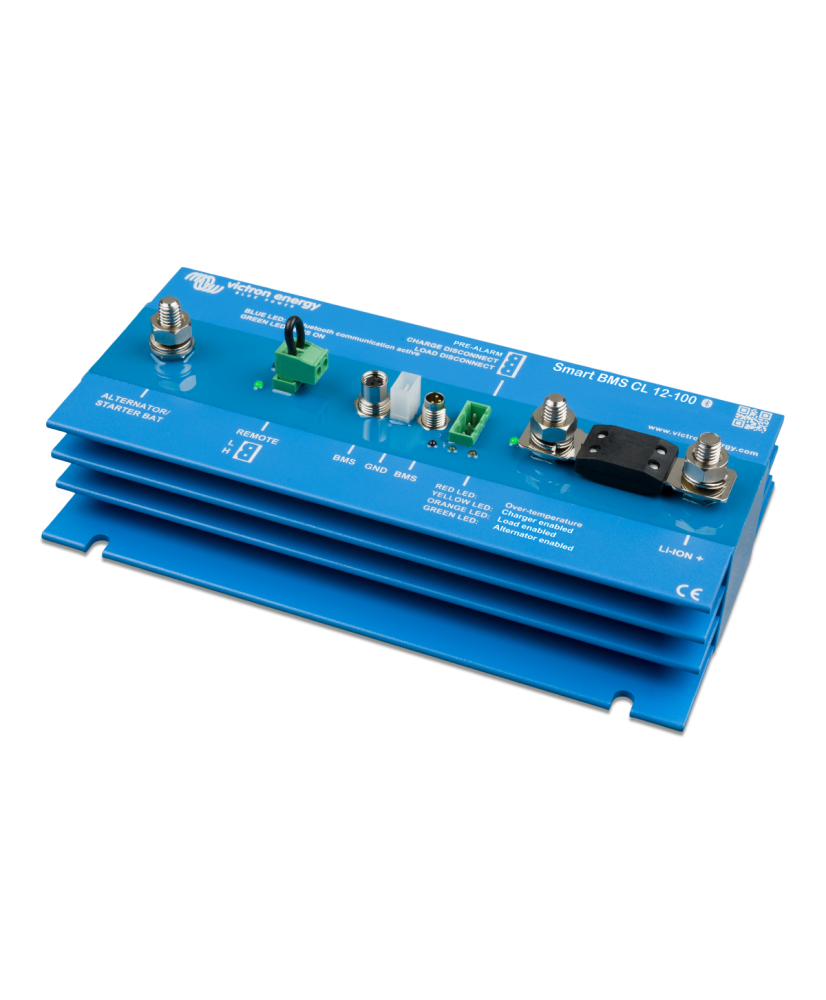

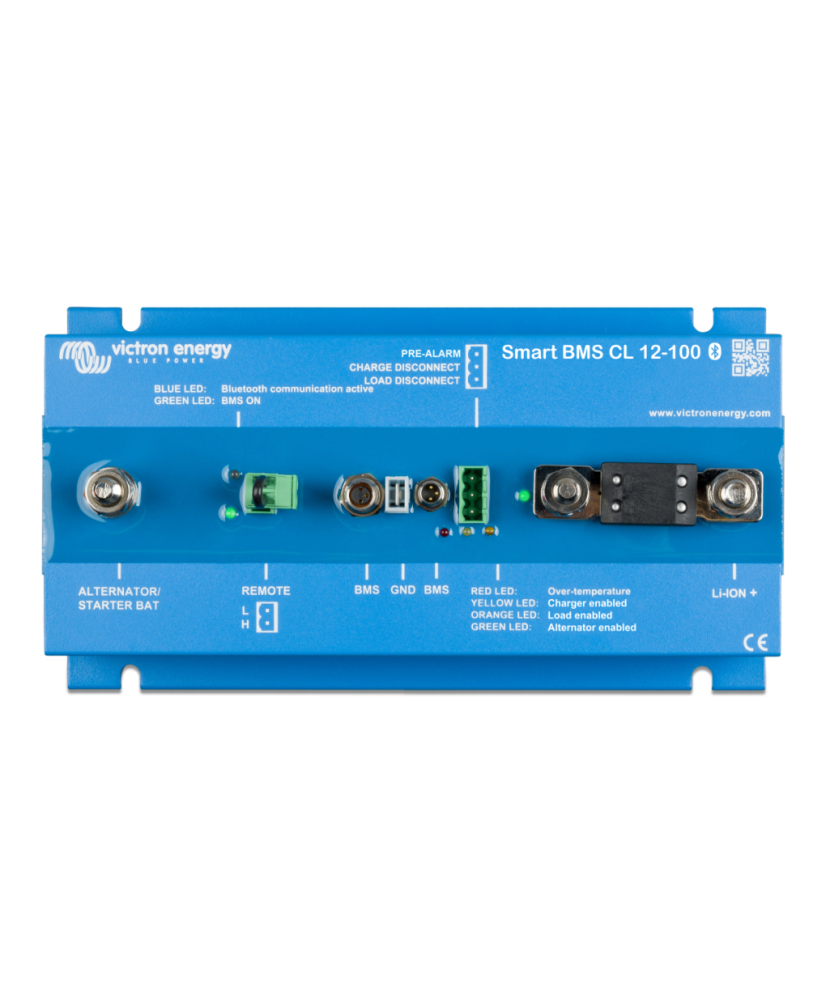

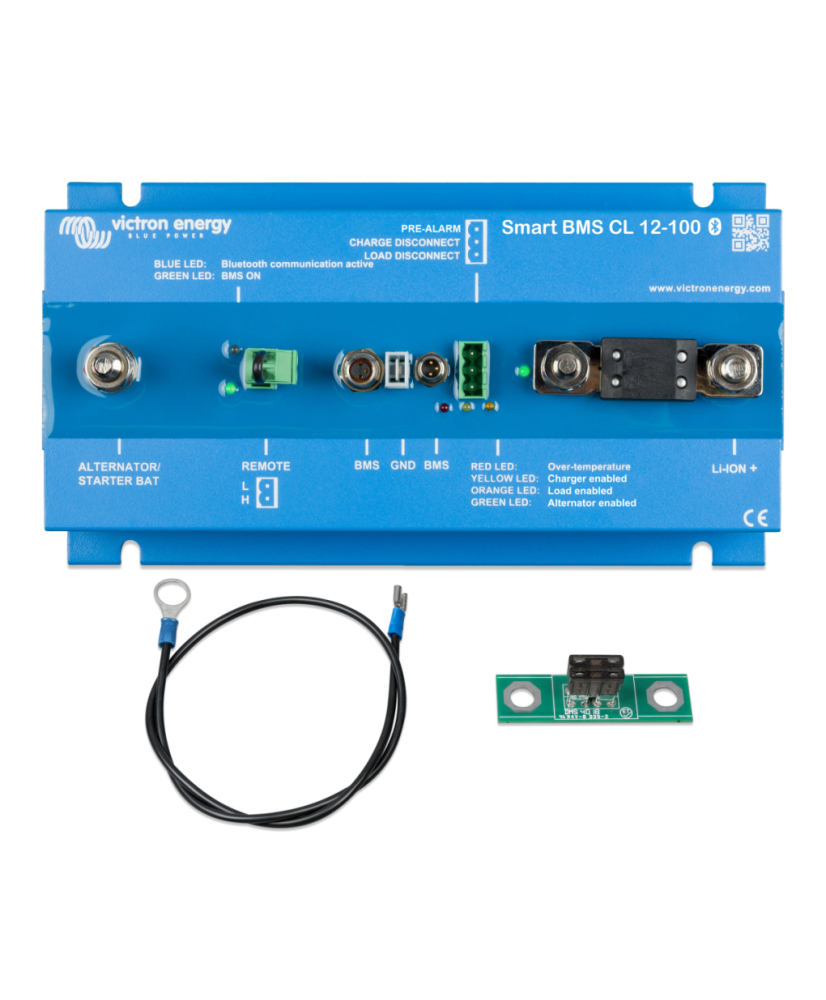

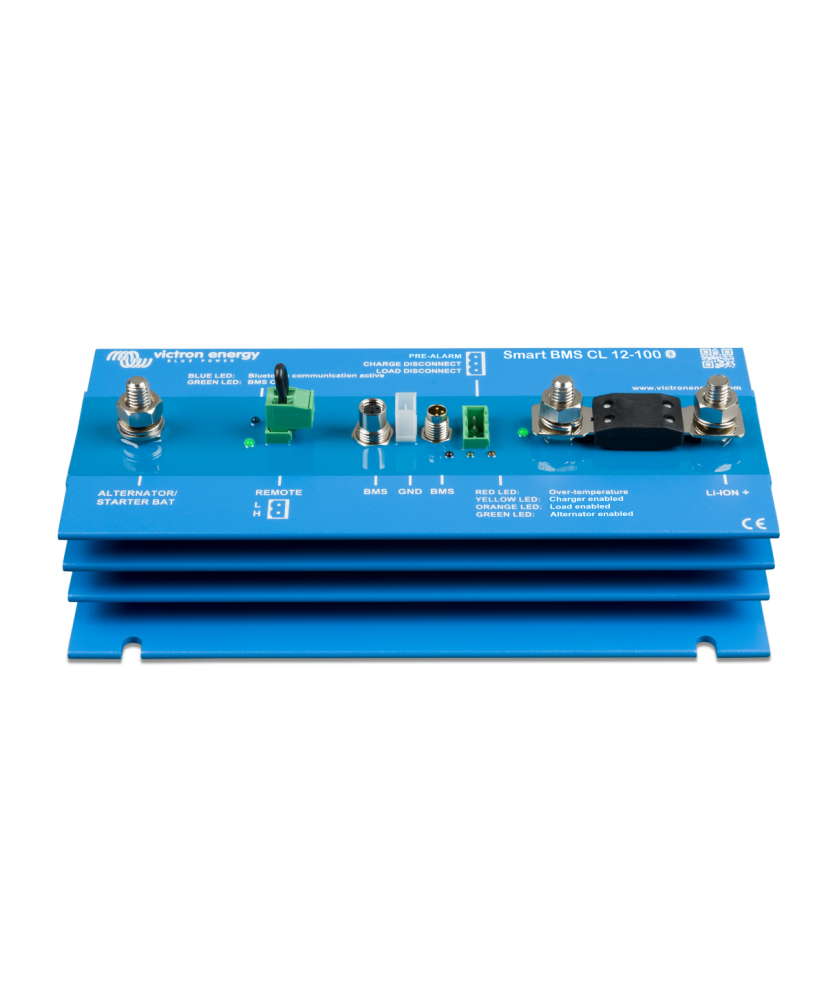

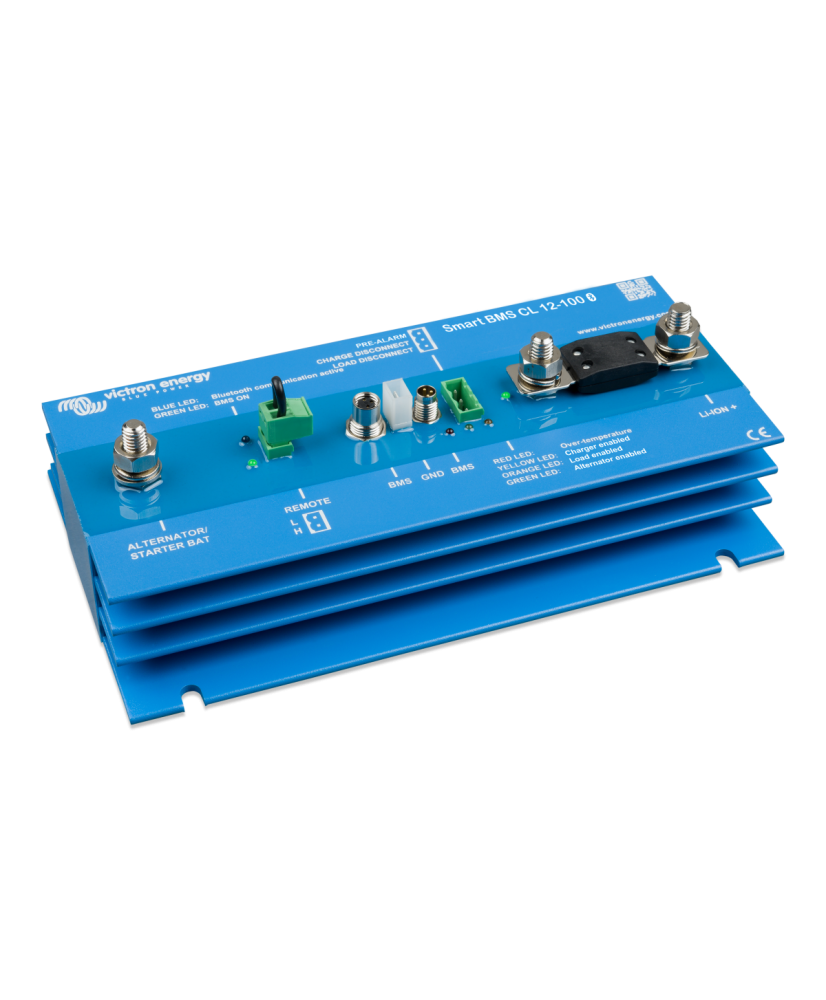

Smart BMS CL 12-100 - Sistem de management al bateriei 12V
Smart BMS CL 12-100 este un sistem de management al bateriei pentru bateriile Victron Smart LiFePO4, destinat sistemelor de 12 V cu alternator de 12 V. Monitorizează fiecare celulă și deconectează alternatorul, sursele de încărcare sau consumatorii la tensiune prea mică, tensiune prea mare sau supratemperatură, iar intrarea dedicată limitează curentul de la alternator.
Caracteristici principale:
- Tensiune și curent: 12 V, 100 A, siguranță de maximum 125 A
- Intrare alternator: limitare de curent, flux unidirecțional spre baterie
- Ieșiri de control: deconectare consumatori și încărcare, pre-alarmă, remote on/off
- Conectivitate: Bluetooth, VictronConnect cu Instant Readout
- Baterii compatibile: până la 20 de baterii Lithium Battery Smart
- Construcție: carcasă din aluminiu, IP65, -40…60 °C
Smart BMS CL 12/100 este un sistem de gestionare a bateriei pentru baterii inteligente de litiu-fier-fosfat (LiFePO4). A fost proiectat special pentru sisteme de 12V cu generator de 12V.
BMS CL 12/100 monitorizează și protejează fiecare celulă individuală din baterie (sau banca de baterii) și va deconecta generatorul, sursele de încărcare sau sarcinilr de CC în caz de tensiune redusă a bateriei, tensiune înaltă a bateriei sau de temperatură prea ridicată.
Intrarea de alternator dedicată asigură limitarea curentului și trafic într-un singur sens de la generator în baterie, astfel că poate fi conectat în siguranță un alternator de orice dimensiune (și acumulator start) la bateria Smart Lithium sau baterii.
BMS este, de asemenea, echipat cu un conector de oprire de la distanță, pentru a opri BMS (și sistemul) printr-un comutator la distanță și un contact de prealarmă, pentru a da un semnal de avertizare înainte ca BMS să deconecteze bateriile de la sistem.
Specificații tehnice
| Tensiune nominală baterie | 12 V |
|---|
| Curent maxim | 100 A |
|---|
| Valoare maximă siguranță | 125 A |
|---|
| Tensiune minimă de încărcare la intrare | 13 V |
|---|
| Consum de curent, remote pornit | 16 mA |
|---|
| Consum de curent, remote oprit | 5 mA |
|---|
| Ieșire deconectare consumatori | În mod normal nivel ridicat (Vbat - 0,1V) |
|---|
| Ieșire deconectare consumatori - curent furnizat | 10 mA |
|---|
| Ieșire deconectare încărcare | În mod normal nivel ridicat (Vbat - 0,1 V) |
|---|
| Ieșire deconectare încărcare - curent furnizat | 10 mA |
|---|
| Ieșire prealarmă | În mod normal flotant, nivel ridicat (Vbat) în caz de alarmă, max. 1 A |
|---|
| Curent nominal ieșire prealarmă | 1 A |
|---|
| Borne remote | Remote L și Remote H Moduri de utilizare pentru pornirea/oprirea sistemului: 1. ON când bornele L și H sunt interconectate 2. ON când borna L este trasă la minusul bateriei (V< 5 V) 3. ON când borna H este la nivel ridicat (V>3 V) 4. OFF în toate celelalte condiții |
|---|
| Domeniu temperatură de funcționare | -40 … 60 °C |
|---|
| Umiditate maximă | 100 % |
|---|
| Conexiune de putere | M8 bolts |
|---|
| Conexiune minus baterie | Terminal Faston 6,3 x 0,8 mm |
|---|
| Borne de comunicație baterie | Terminale cu conectori circulari M8 |
|---|
| Material | Aluminiu |
|---|
| Culoare | Albastru (RAL 5012) |
|---|
| Grad de protecție | IP65 |
|---|
| Greutate | 1,6 kg |
|---|
| Înălțime | 65 mm |
|---|
| Lățime | 120 mm |
|---|
| Adâncime | 224 mm |
|---|
| Emisie | EN 55014-1, EN-IEC 61000-6-3 |
|---|
| Imunitate | EN 55014-2, EN-IEC 61000-6-1, EN-IEC 61000-6-2 |
|---|
