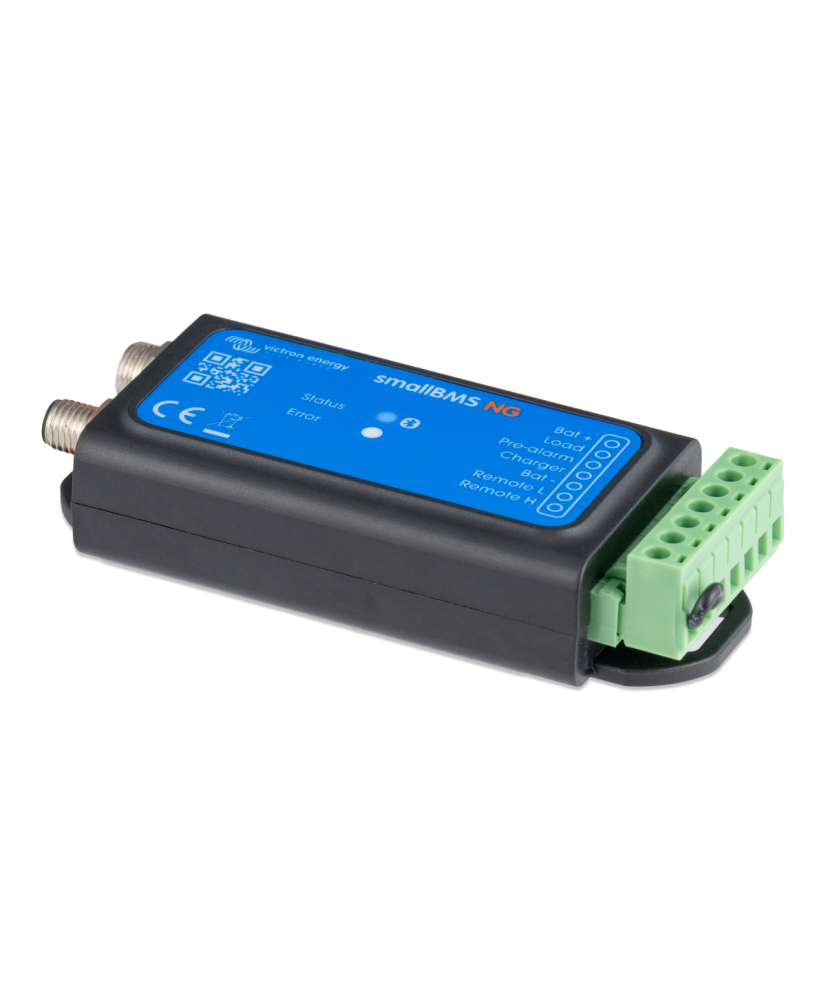

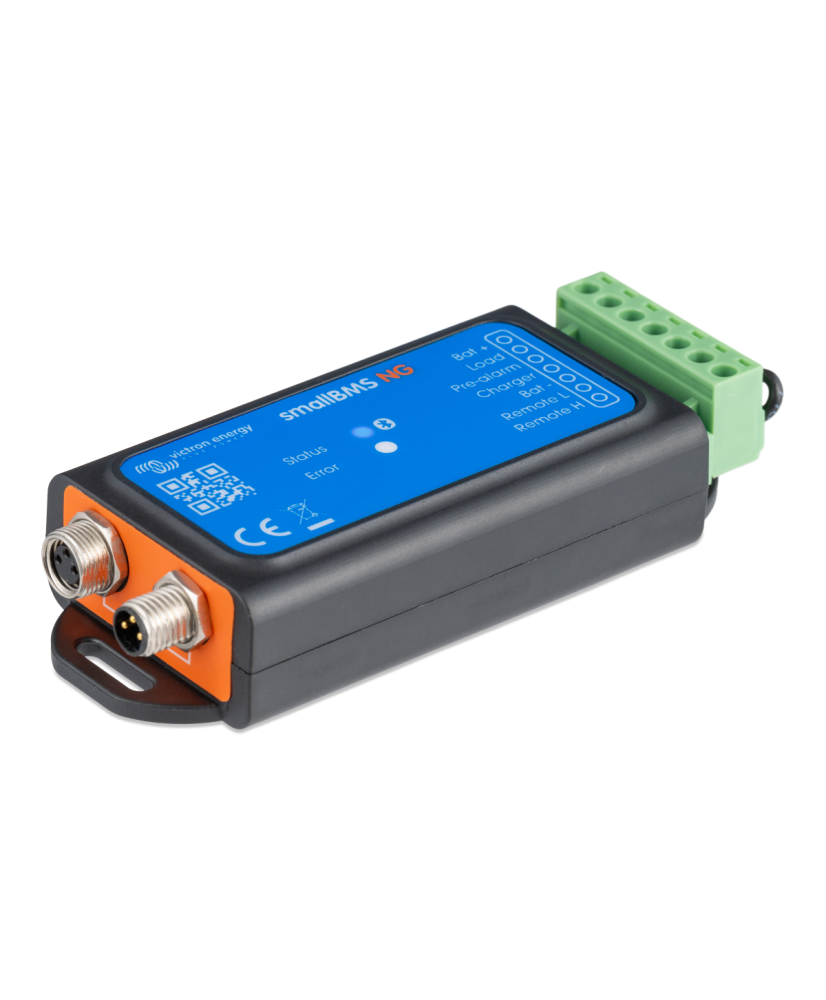

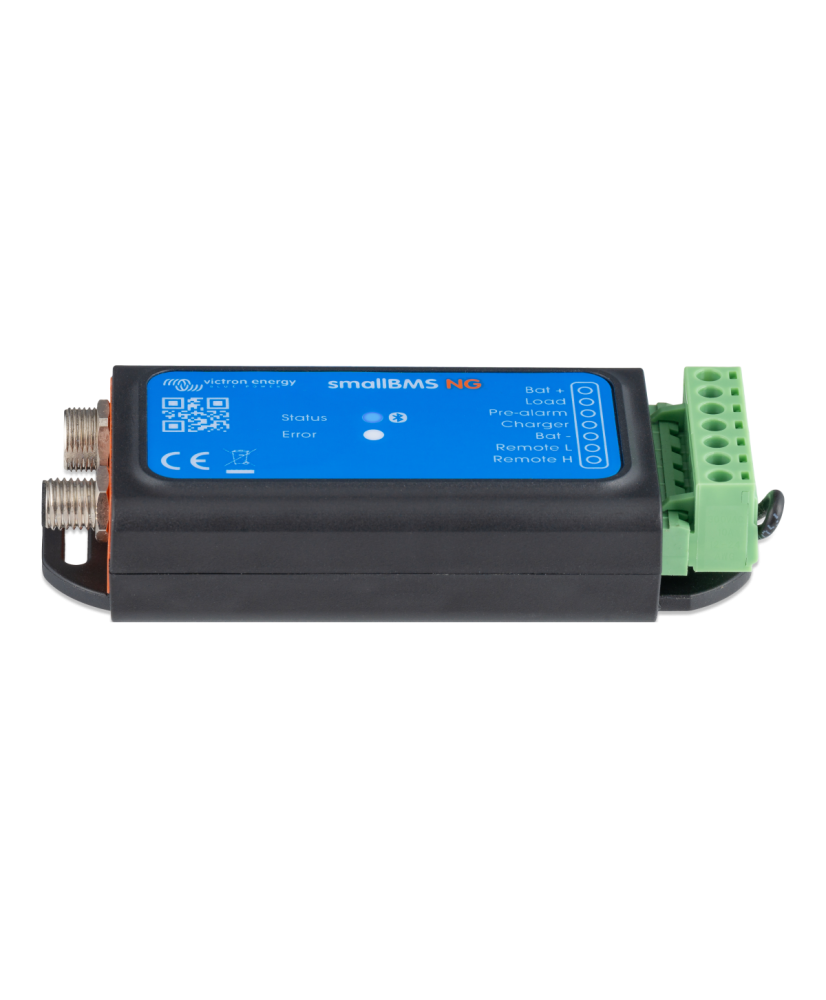

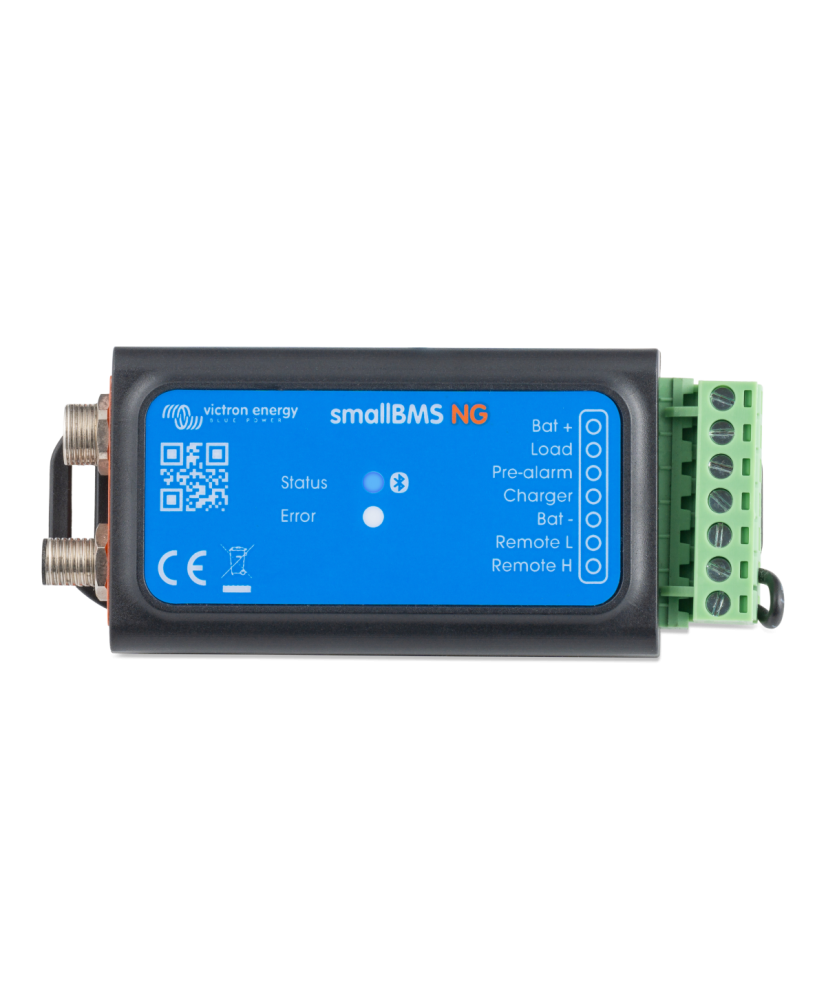

smallBMS NG - Sistem de management compact pentru baterii Lithium NG
smallBMS NG este un sistem de management al bateriei pentru bateriile Victron Lithium NG, o alternativă simplă la VE.Bus BMS NG pentru instalațiile fără invertoare/încărcătoare VE.Bus, precum MultiPlus sau Quattro. Controlează deconectarea încărcării și a consumatorilor, emite pre-alarmă la tensiune scăzută și se monitorizează prin Bluetooth în VictronConnect.
Caracteristici principale:
- Baterii compatibile: Lithium NG, nu Lithium Battery Smart
- Configurații de bancă: 12, 24 sau 48 V, serie și/sau paralel
- Ieșiri de control: consumatori 1 A, încărcare 500 mA, pre-alarmă 500 mA
- Pre-alarmă: avertizează la tensiune scăzută cu minimum 30 s înainte
- Conectivitate: Bluetooth, VictronConnect cu Instant Readout
- Consum propriu: 3 mA pornit, 1,2 mA oprit
SmallBMS NG este un sistem complet de gestionare a bateriilor (BMS) conceput pentru bateriile Victron Lithium NG (nu este compatibil cu bateriile Lithium Battery Smart). Acesta monitorizează și protejează bateriile prin gestionarea deconectării încărcării și a sarcinii și prin activarea unei prealarme în caz de tensiune scăzută a bateriei.
SmallBMS NG este o alternativă simplă și rentabilă la VE.Bus BMS NG pentru aplicații care nu necesită integrare cu invertoarele/încărcătoarele Victron. Oferă protecție esențială pentru bateriile cu litiu fără complexitatea suplimentară a comunicării VE.Bus și, prin urmare, nu este adecvat pentru utilizarea cu invertoare/încărcătoare VE.Bus, precum MultiPlus și Quattro.
Datorită Bluetooth-ului încorporat, se conectează direct la toate bateriile NG cu litiu din sistem pentru monitorizare centralizată prin VictronConnect. De asemenea, primește date despre curent și starea de încărcare direct de la baterii, astfel încât nu este necesar un SmartShunt separat.
Bateriile NG cu litiu pot fi configurate în serie, în paralel sau într-o combinație a celor două, suportând sisteme de 12 V, 24 V și 48 V. O bancă de baterii de 12 V sau 24 V poate conține maximum 50 de baterii, iar o bancă de baterii de 48 V poate conține maximum 25 de baterii, oferind o capacitate de stocare de până la 192 kWh (12 V), 384 kWh (24 V) și 128 kWh (48 V). Mai multe unități Lynx Smart BMS pot fi conectate în paralel pentru a extinde capacitatea și a asigura redundanța.
Caracteristici principale:
- Ieșire deconectare sarcină: Controlează intrarea de pornire/oprire de la distanță a unui BatteryProtect, invertor, convertor CC-CC sau alte sarcini cu funcție de pornire/oprire de la distanță pentru a preveni descărcarea profundă.
- Ieșire deconectare încărcare: Controlează portul de pornire/oprire de la distanță al încărcătoarelor, precum încărcătorul Smart IP43, un releu Cyrix-Li-Charge, un combinator de baterii Cyrix-Li-ct sau un BatteryProtect, pentru prevenirea supratensiunii.
- Ieșire prealarmă: Oferă avertizare timpurie în cazul tensiunii scăzute a bateriei înainte de deconectarea sarcinilor. Poate acționa un releu, un LED sau un buzzer.
- Control de pornire/oprire de la distanță: Permite controlul extern al ieșirilor de deconectare a sarcinii și a încărcării.
- Indicatori LED: Include un LED albastru pentru starea Bluetooth și un LED roșu pentru avertizări și erori.
Specificații tehnice
| Domeniu de tensiune de funcționare la intrarea DC | 8 … 70 V |
|---|
| Consum de curent, remote pornit | 3 mA |
|---|
| Consum de curent, tensiune scăzută a celulelor | 1,2 mA |
|---|
| Consum de curent, remote oprit | 1,2 mA |
|---|
| Ieșire deconectare consumatori | În mod normal nivel ridicat (Vbat - 0,1V) |
|---|
| Ieșire deconectare consumatori - curent furnizat | 1 A |
|---|
| Ieșire deconectare încărcare | În mod normal nivel ridicat (Vbat - 0,1 V) |
|---|
| Ieșire deconectare încărcare - curent furnizat | 500 mA |
|---|
| Ieșire prealarmă | În mod normal flotant - În caz de alarmă: tensiune de ieșire Vbat -0,1 V |
|---|
| Curent nominal ieșire prealarmă | 500 mA |
|---|
| Borne remote | Remote L și Remote H Moduri de utilizare: 1. ON când bornele L și H sunt interconectate 2. ON când borna L este trasă la minusul bateriei (V <3,5 V) 3. ON când borna H este la nivel ridicat (2,9 V <VH <Vbat) 4. OFF în toate celelalte condiții |
|---|
| Domeniu temperatură de funcționare | -20 … 50 °C |
|---|
| Umiditate maximă | 95 % |
|---|
| Conexiune minus baterie | Terminale cu șurub |
|---|

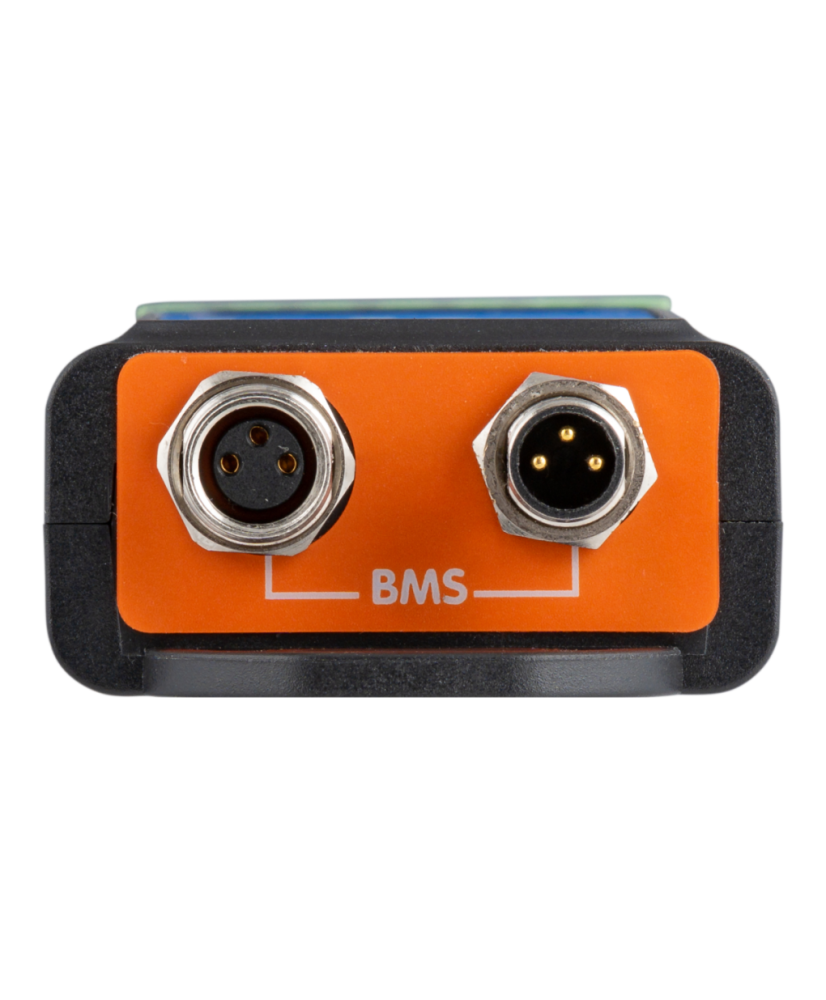

| Borne de comunicație baterie | Terminale cu conectori circulari M8 |
|---|

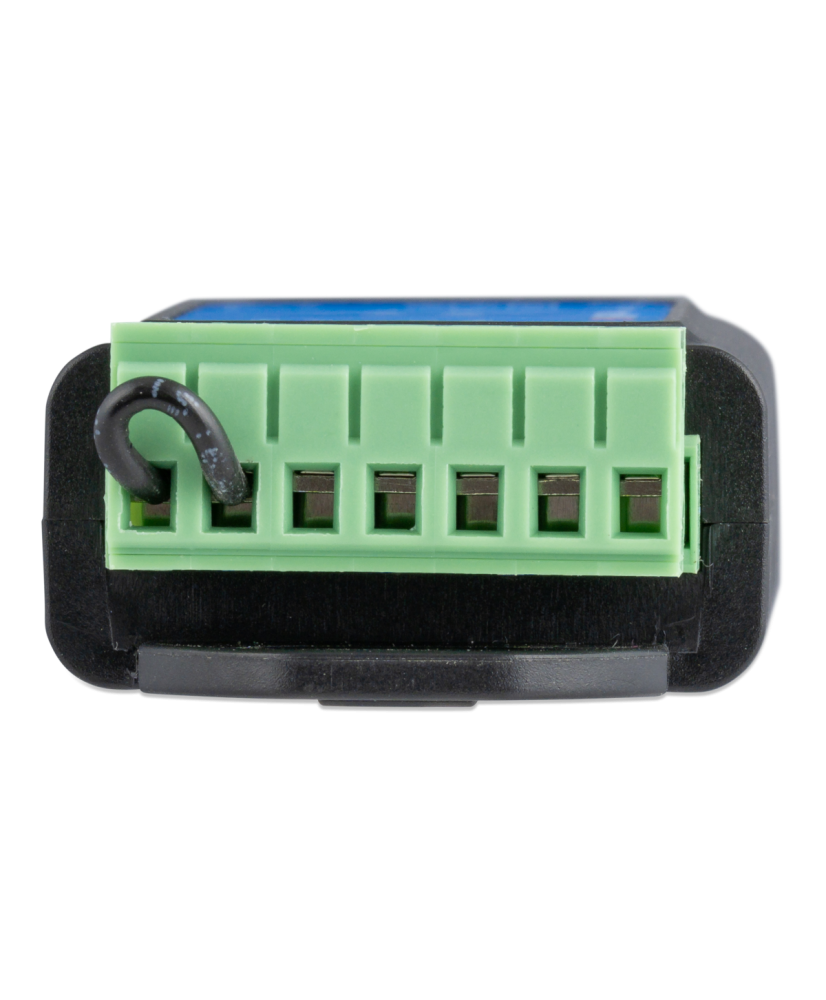

| Borne intrare/ieșire | Terminale cu șurub |
|---|
| Cablu de alimentare | Dimensiune recomandată a siguranței 0,3 A - 2,5 (în funcție de dispozitivele conectate la ieșirea de deconectare a sarcinii și la ieșirea de prealarmă) |
|---|
| Material | ABS |
|---|
| Culoare | Negru mat cu autocolant albastru |
|---|
| Grad de protecție | IP20 |
|---|
| Greutate | 0,1 kg |
|---|
| Înălțime | 106 mm |
|---|
| Lățime | 42 mm |
|---|
| Adâncime | 23 mm |
|---|
| Siguranță | EN 60950 |
|---|
| Emisie | EN-IEC 61000-6-3, EN 55014-1 |
|---|
| Imunitate | EN-IEC 61000-6-1, EN-IEC 61000-6-2, EN 55014-2 |
|---|
| Standard auto | ECE R10-6 |
|---|
