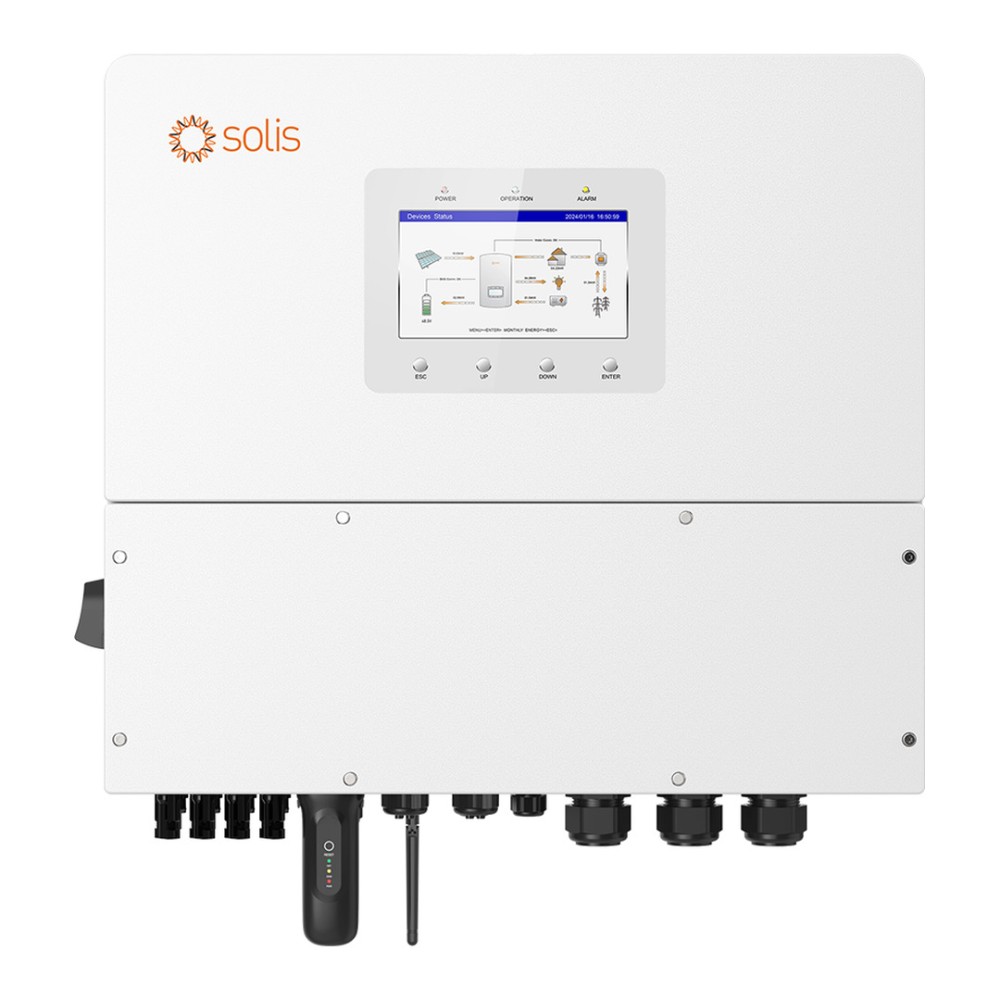

20 kW invertor hibrid Solis, trifazat, HV, S6-EH3P20K-H

Name: 20 kW invertor hibrid Solis, trifazat, HV, S6-EH3P20K-H
Brand: Solis
SKU: S6-EH3P20K-H
Price: 12495.00 RON
Availability: InStock

12.495 lei Cu TVA

10.326 lei fără TVA

Sunteți instalator? Prețuri dedicate pentru instalatori

S6-EH3P20K-H este un invertor hibrid trifazat de 20 kW pentru baterii litiu-ion de înaltă tensiune (120-800 V), cu 4 MPPT (200-850 V), curent maxim de încărcare și descărcare de 50 A și randament maxim de 97,7 %. Are grad de protecție IP66, ecran LCD de 7 inchi, comunicație Wi-Fi, LAN și Bluetooth, iar funcționarea în paralel permite până la 6 unități.

Referință S6-EH3P20K-H

Drepturile dumneavoastră privind garanția legală

S6-EH3P20K-H - Invertor hibrid trifazat 20 kW pentru baterii HV

S6-EH3P20K-H este un invertor hibrid trifazat de 20 kW pentru baterii litiu-ion de înaltă tensiune (120-800 V), cu 4 intrări MPPT, ecran LCD de 7 inchi și configurare prin aplicație Bluetooth. Reunește conversia energiei solare, încărcarea bateriei și alimentarea consumatorilor într-un singur aparat și poate funcționa în paralel, până la 6 unități, în sisteme conectate la rețea sau în regim izolat.

Caracteristici principale:

Putere nominală AC: 20000 W
Baterie HV: 120-800 V, litiu-ion, curent maxim 50 A
Intrare panouri PV: 4 MPPT, 200-850 V, maximum 32000 W
Randament maxim: 97,7 %
Comunicație: Wi-Fi, LAN, Bluetooth, CAN, RS485
Protecție și răcire: IP66, ventilatoare redundante
Funcționare în paralel: Până la 6 unități

Invertorul se conectează la baterii litiu-ion de înaltă tensiune din domeniul 120-800 V, cu un singur port de baterie, comunică cu bateria prin CAN sau RS485 și este compatibil cu bateriile HV ale mărcilor din lista de compatibilitate a producătorului, de exemplu BYD, Dyness sau Pylontech. Dimensiunea recomandată a câmpului fotovoltaic este de până la 40 kW, din care se pot utiliza maximum 32000 W, pe 4 intrări MPPT cu câte un șir (maximum 20 A și curent de scurtcircuit de 30 A pe intrare), cu tensiune maximă de 1000 V și tensiune de pornire de 160 V.

Ieșirea trifazată admite sarcini dezechilibrate, cu maximum 40 % din puterea nominală pe fiecare fază, iar trecerea de la rețea la alimentarea de rezervă durează sub 10 ms. În regim izolat ieșirea de rezervă suportă 1,6 ori puterea nominală timp de 10 s. Invertorul se poate cupla la o instalație fotovoltaică existentă, în curent alternativ, iar un generator se conectează pe portul dedicat, cu putere maximă de intrare de 20 kW.

Se pot conecta în paralel până la 6 unități de același model, iar monitorizarea și controlul de la distanță se fac prin platforma SolisCloud. Pachetul include un contor Eastron cu 3 transformatoare de curent (CT) și un stick pentru transmiterea datelor. Carcasa IP66 funcționează la temperaturi de la -25 °C până la +60 °C și la altitudini de până la 2000 m.

Specificații tehnice

Tip invertor	Invertor hibrid trifazat, pentru baterii de înaltă tensiune (HV)
Tip baterie	Litiu-ion
Domeniu de tensiune al bateriei	120-800 V
Curent maxim de încărcare/descărcare	50 A
Număr de porturi pentru baterie / porturi BMS	1 / 1
Comunicație cu bateria	CAN / RS485
Dimensiunea recomandată a câmpului PV	40 kW
Putere maximă utilizabilă la intrarea PV	32000 W
Tensiune maximă de intrare PV	1000 V
Tensiune nominală de intrare PV	600 V
Tensiune de pornire	160 V
Domeniu de tensiune MPPT	200-850 V
Curent maxim de intrare	4 x 20 A
Curent maxim pe o intrare DC	20 A
Curent maxim de scurtcircuit	4 x 30 A
Număr de MPPT / număr maxim de șiruri	4/4
Putere nominală de ieșire AC	20000 W
Putere aparentă maximă de ieșire	20000 VA
Tensiune nominală de rețea	3/N/PE, 220/380 V, 230/400 V
Frecvență nominală	50 Hz / 60 Hz
Curent nominal de ieșire către rețea	30,4 A / 28,9 A
Factor de putere	> 0,99 (0,8 capacitiv - 0,8 inductiv)
Distorsiune armonică totală de curent (THDi)	< 3 %
Putere maximă de intrare AC (rețea)	30 kW
Domeniu tensiune de intrare AC (rețea)	304-437 V / 320-460 V
Curent maxim de intrare AC (rețea)	45,6 A / 43,3 A
Putere nominală de ieșire în regim de rezervă (back-up)	20000 W
Putere aparentă maximă de ieșire (back-up)	1,6 x puterea nominală, 10 s
Timp de comutare la back-up	< 10 ms
Curent nominal de ieșire (back-up)	30,4 A / 28,9 A
Curent maxim de trecere AC	45,6 A / 43,3 A
Distorsiune armonică de tensiune (THDv, sarcină liniară)	< 3 %
Putere maximă de intrare generator	20 kW
Curent nominal de intrare generator	30,4 A / 28,9 A
Putere maximă pe fază	40 % din puterea nominală
Randament maxim	97,7 %
Randament european	97,5 %
Randament la încărcarea bateriei din PV (maxim)	98,5 %
Randament la încărcarea/descărcarea bateriei prin AC (maxim)	97,2 %
Protecții integrate	Protecție la supratensiuni DC tip II și AC tip II (opțională), protecție la supracurent la ieșire, monitorizarea rezistenței de izolație, detectarea curentului rezidual, întrerupător PV integrat, protecție la polaritate inversă DC, protecție anti-insularizare
Clasă de protecție / categorie de supratensiune	I / II (PV și baterie), III (rețea, back-up, generator)
Dimensiuni (lățime x înălțime x adâncime)	563 x 546 x 250 mm
Greutate	35,2 kg
Topologie	Fără transformator
Autoconsum	< 25 W
Temperatură de funcționare	-25 ... +60 °C
Umiditate relativă	0-100 %
Grad de protecție (IP)	IP66
Zgomot (tipic)	< 65 dB(A)
Tip de răcire	Răcire cu ventilatoare redundante inteligente
Altitudine maximă de funcționare	2000 m
Standarde de racordare la rețea și de siguranță	EN 50549-1/-10, VDE 4105, CEI 0-21, CEI 0-16, NC-RFG TypeB, NRS 097-2-1, LTU-1, G99, PEA; IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4
Conexiune PV	MC4
Conexiune baterie	Terminal cu levier
Conexiune AC	Terminal OT
Afișaj	Ecran LCD de 7,0 inchi, Bluetooth + aplicație
Interfețe de comunicație	Standard: Wi-Fi, LAN, Bluetooth, CAN-BMS, CAN-paralel x2, RS485-contor, RS485, DRM, DI, DO x3

Fișă tehnică

Referință: S6-EH3P20K-H
Tip produs: Invertor
Tip invertor: Hibrid (cu MPPT integrat)
Off-grid (fără rețea)
Faze: Trifazat
Clasă de putere: 10-20 kW
Putere continuă de ieșire (VA, 25 °C): 20000 VA
Putere continuă de ieșire (W, 25 °C): 20000 W
Putere de vârf: 1,6 x puterea nominală, 10 s
Randament maxim: 97,7 %
Consum fără sarcină: sub 25 W
Tensiune baterie: HV (înaltă tensiune)
Domeniu tensiune de intrare DC: 120-800 V
Curent maxim de încărcare: 50 A
Tensiune maximă de intrare panouri: 1000 V
Curent maxim de scurtcircuit PV: 4 x 30 A
Număr de MPPT: 4
Domeniu de tensiune MPPT: 200-850 V
Tensiune de ieșire AC: 220/380 V, 230/400 V
Frecvență de ieșire: 50/60 Hz
Domeniu tensiune de intrare AC: 304-437 V / 320-460 V
Curent maxim de intrare AC: 45,6 A
Funcționare în paralel: Da
Interfețe de comunicație: Bluetooth
CAN-bus
Ethernet
RS485
Wi-Fi
Protecții: Protecție la supratensiuni DC tip II și AC tip II (opțională), protecție la supracurent la ieșire, monitorizarea rezistenței de izolație, detectarea curentului rezidual, întrerupător PV integrat, protecție la polaritate inversă DC
Dimensiuni (înălțime x lățime x adâncime): 546 x 563 x 250 mm
Greutate: 35,2 kg
Grad de protecție (IP): IP66
Temperatură de funcționare: -25 ... 60 °C
Umiditate relativă maximă: 100 %
Standarde și conformitate: EN 50549-1/-10, VDE 4105, CEI 0-21, CEI 0-16, NC-RFG TypeB, NRS 097-2-1, LTU-1, G99, PEA; IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4

Datele tehnice au fost preluate de noi din fișa tehnică a producătorului și pot conține erori de transcriere. Pentru acuratețe 100 %, consultați fișa tehnică atașată.
