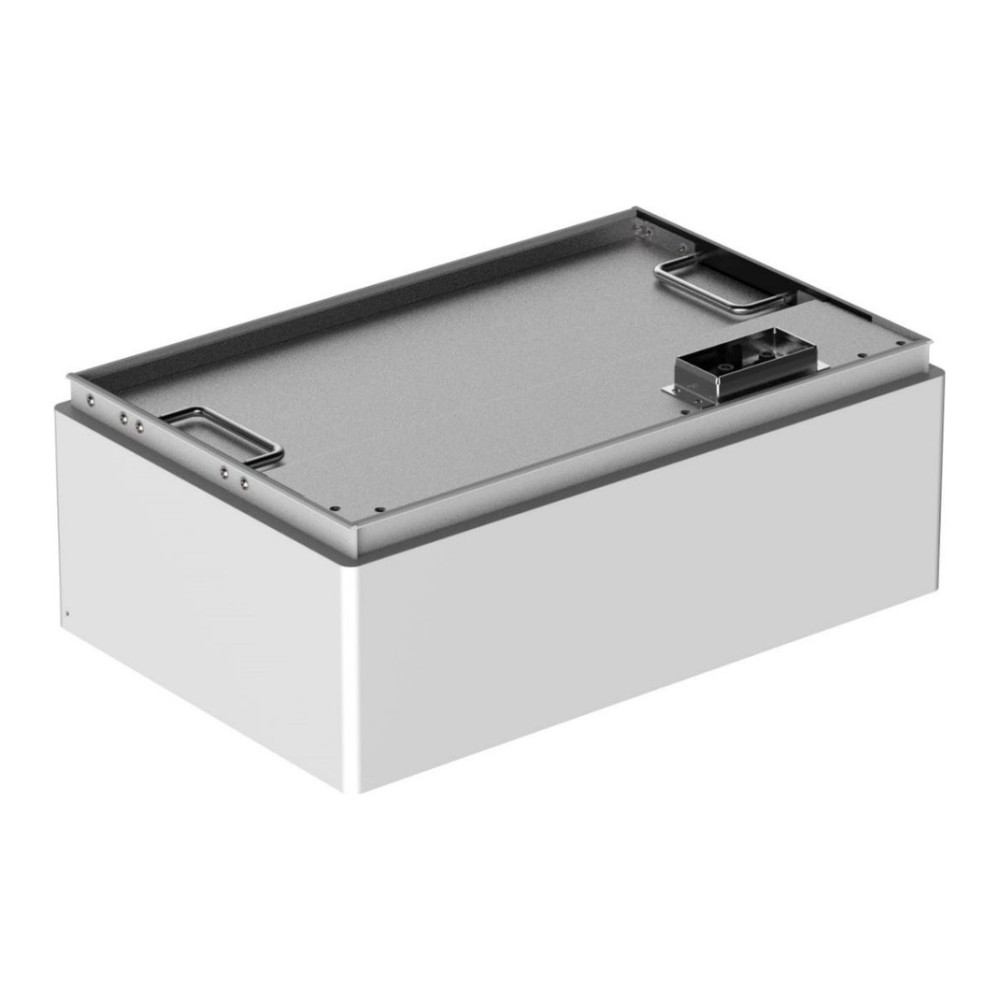

Modul baterie Pylontech Force-H3 5,12 kWh, 102,4 V HV, FH10050
  • Modul baterie Pylontech Force-H3 5,12 kWh, 102,4 V HV, FH10050
  • Modul baterie Pylontech Force-H3 5,12 kWh, 102,4 V HV, FH10050

Modul baterie Pylontech Force-H3 5,12 kWh, 102,4 V HV, FH10050

102,4 V
5.503 lei Cu TVA

4.548 lei fără TVA

Sunteți instalator? Prețuri dedicate pentru instalatori

FH10050 este un modul de baterie LiFePO4 de 102,4 V, 50 Ah și 5,12 kWh pentru sistemele Pylontech Force-H3 și Force-H3X. Curentul continuu de încărcare și descărcare este de 50 A (55 A timp de 15 minute), adâncimea de descărcare este de 95 %, iar durata de viață depășește 8000 de cicluri. Dimensiunile sunt 540 x 350 x 170 mm, iar masa este de 39 kg.

Referință FH10050

Drepturile dumneavoastră privind garanția legală

Garanția legală

Notificarea armonizată a UE privind garanția legală de conformitate

Mai multe informații: europa.eu/youreurope/garanții
Deschideți notificarea la dimensiune completă

FH10050 - Modul de baterie HV LiFePO4 de 5,12 kWh pentru Force-H3 și Force-H3X

FH10050 este un modul de baterie LiFePO4 de înaltă tensiune, de 102,4 V și 50 Ah (5,12 kWh), care se stivuiește în sistemele Pylontech Force-H3 (2-7 module pe stivă, cu un controler FC1000) și Force-H3X (1-4 module cu invertoarele monofazate, 2-7 module cu cele trifazate). Modulul are 32 de celule în serie și cântărește 39 kg.

Caracteristici principale:

  • Tensiune nominală: 102,4 V
  • Capacitate: 5,12 kWh (50 Ah)
  • Tehnologie: LiFePO4, 32 de celule în serie
  • Curent continuu: 50 A (55 A timp de 15 minute)
  • Adâncime de descărcare: 95 %
  • Durată de viață: peste 8000 de cicluri la 25 °C
  • Dimensiuni și masă: 540 x 350 x 170 mm, 39 kg

Modulele se stivuiesc pe o bază și se conectează în serie, iar tensiunea sistemului crește cu 102,4 V la fiecare modul. Într-un stivă Force-H3 se montează 2-7 module (204,8-716,8 V, 10,24-35,84 kWh), împreună cu un controler FC1000 pe stivă; energia utilizabilă este de 9,69 / 14,73 / 19,48 / 24,32 / 29,17 / 34,01 kWh pentru 2 / 3 / 4 / 5 / 6 / 7 module. La Force-H3X, controlerul all-in-one al invertorului se așază direct pe module și nu se folosește FC1000.

Un sistem Force-H3 poate avea până la 6 stive în paralel, toate cu același număr de module, iar sistemul comunică prin Modbus RTU sau CAN. Modulul funcționează la -10...55 °C (sub 10 °C și peste 40 °C puterea de încărcare și de descărcare este limitată), la umiditate de 5-95 % fără condens, și are o durată de proiectare de peste 15 ani. Modulul nu are încălzire proprie, iar în zonele reci este necesar un sistem de încălzire.

Specificații tehnice

Tehnologia celulelorLitiu-ion (LFP)
Celule în serie32
Tensiune celulă3,2 V
Capacitate celulă50 Ah
Tensiune nominală a modulului102,4 V
Capacitate a modulului50 Ah
Energie a modulului5,12 kWh
Curent continuu de încărcare/descărcare50 A
Curent maxim de încărcare/descărcare55 A timp de 15 minute
Adâncime de descărcare95 %
Număr de cicluri (25 °C)Peste 8000
Durată de proiectarePeste 15 ani
Dimensiuni modul, L x A x Î540 x 350 x 170 mm
Greutate modul39 kg
Număr de module pe stivă Force-H32 / 3 / 4 / 5 / 6 / 7
Capacitate de sistem pe stivă10,24 / 15,36 / 20,48 / 25,6 / 30,72 / 35,84 kWh
Energie utilizabilă pe stivă9,69 / 14,73 / 19,48 / 24,32 / 29,17 / 34,01 kWh
Tensiune de sistem pe stivă204,8 / 307,2 / 409,6 / 512 / 614,4 / 716,8 V
Dimensiuni stivă, L x A x Î540 x 350 x 530 / 700 / 870 / 1040 / 1210 / 1380 mm
Greutate stivă92 / 131 / 170 / 209 / 248 / 287 kg
Port de comunicație al sistemuluiModbus RTU / CAN
Grupuri în paralelMaximum 6
Temperatură de funcționare-10...55 °C
Umiditate relativă5-95 % fără condens
Standarde și conformitateIEC 62040-1, IEC 62477-1, IEC 62619, IEC 63056, UL 1973, UL 9540A, UL 9540B, UN 38.3, VDE-AR-E 2510-50

Fișă tehnică

Referință
FH10050
Cod MPN
FH10050
Tip produs
Baterie
Tehnologie baterie
LiFePO4 (litiu-fier-fosfat)
Tensiune baterie
HV (înaltă tensiune)
Tensiune nominală (valoare exactă)
102,4 V
Capacitate nominală
50 Ah
Clasă de capacitate
2,5-6 kWh
Energie nominală
5,12 kWh
Curent maxim de descărcare continuă
50 A (55 A, 15 min)
Curent maxim de încărcare
50 A (55 A, 15 min)
Dimensiuni (înălțime x lățime x adâncime)
170 x 540 x 350 mm
Greutate
39 kg
Temperatură de funcționare
-10 ... 55 °C
Umiditate relativă maximă
95 %
Standarde și conformitate
IEC 62040-1, IEC 62477-1, IEC 62619, IEC 63056, UL 1973, UL 9540A, UL 9540B, UN 38.3, VDE-AR-E 2510-50

Datele tehnice au fost preluate de noi din fișa tehnică a producătorului și pot conține erori de transcriere. Pentru acuratețe 100 %, consultați fișa tehnică atașată.
