Pylontech LV-HUB este un hub de comunicație CAN / RS485 pentru conectarea în paralel a mai multor grupuri de baterii Pylontech de 48 V (US2000, US3000, US2000C, US3000C, UP5000, US5000). Un hub conectează până la 6 grupuri pe CAN cu baterii US5000. Alimentare 48 V c.c. de la adaptor extern, dimensiuni 442 x 190 x 44 mm, greutate 3 kg.
Pylontech LV-HUB este un hub de comunicație CAN / RS485 pentru sisteme de stocare cu mai multe grupuri de baterii Pylontech de 48 V conectate în paralel. Se alimentează la 48 V c.c. de la un adaptor extern, are dimensiunile unui echipament de rack de 19 inch (44 mm înălțime) și grad de protecție IP20.
Pe CAN, un hub conectează până la 6 grupuri de baterii US2000C, US3000C, UP5000 sau US5000, fiecare grup având cel mult 16 module. Pentru US2000 și US3000, fiecare grup poate avea cel mult 8 module, iar hubul conectează cel mult 5 grupuri. Prin mai multe huburi pe CAN, manualul indică până la 25 de grupuri; la US2000 și US3000 se pot ajunge până la 200 de module.
Conectarea mai multor grupuri US5000 prin RS485 nu necesită LV-HUB. Fiecare pereche de cabluri de putere suportă cel mult 100 A în regim continuu, iar între sistemul de baterii și invertor este necesar un dispozitiv de protecție adecvat. Protocoalele sunt Pylon low-voltage V1.2 pe CAN (viteză 500 kbps) și V3.1 pe RS485 (9600 sau 115200 bps).

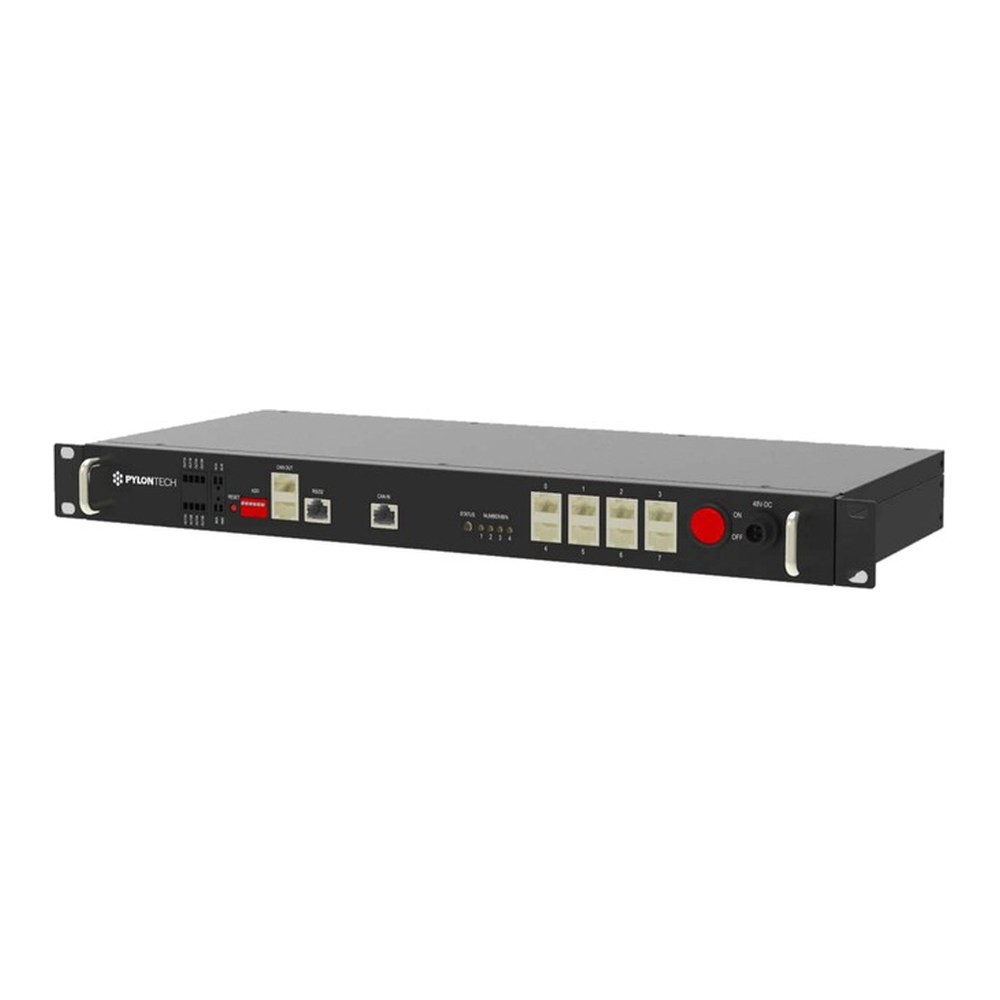

Hubul are un comutator de pornire, un port RJ45 de intrare CAN, opt porturi RJ45 numerotate de la 0 la 7 pentru grupurile de baterii, un port RS232 pentru depanare, intrarea de alimentare de 48 V c.c., indicatori LED pentru numărul de grupuri conectate și un buton de resetare. Temperatura de lucru este de -20 ... 60 °C, iar durata de viață este de 15 ani. Pentru conectarea în paralel a mai multor grupuri, fișa tehnică cere LV-HUB.
| Tip produs | BMS și accesorii BMS |
|---|---|
| Producător | Pylontech |
| Model | LV-HUB |
| Tensiune baterie | 48 V |
| Tensiune de alimentare | 48 V c.c. (adaptor extern) |
| Consum propriu | 2 W |
| Interfețe de comunicație | CAN, RS485 |
| Număr de grupuri | până la 6 pe CAN cu US5000 (16 module pe grup); până la 5 la US2000 / US3000 (8 module pe grup) |
| Protocoale | CAN: Pylon low-voltage V1.2; RS485: Pylon low-voltage V3.1 |
| Grad de protecție (IP) | IP20 |
| Temperatură de funcționare | -20 ... 60 °C |
| Temperatură de depozitare | -40 ... 80 °C |
| Durată de viață | 15 ani |
| Dimensiuni (înălțime x lățime x adâncime) | 44 x 442 x 190 mm |
| Greutate | 3 kg |
Datele tehnice au fost preluate de noi din fișa tehnică a producătorului și pot conține erori de transcriere. Pentru acuratețe 100 %, consultați fișa tehnică atașată.
