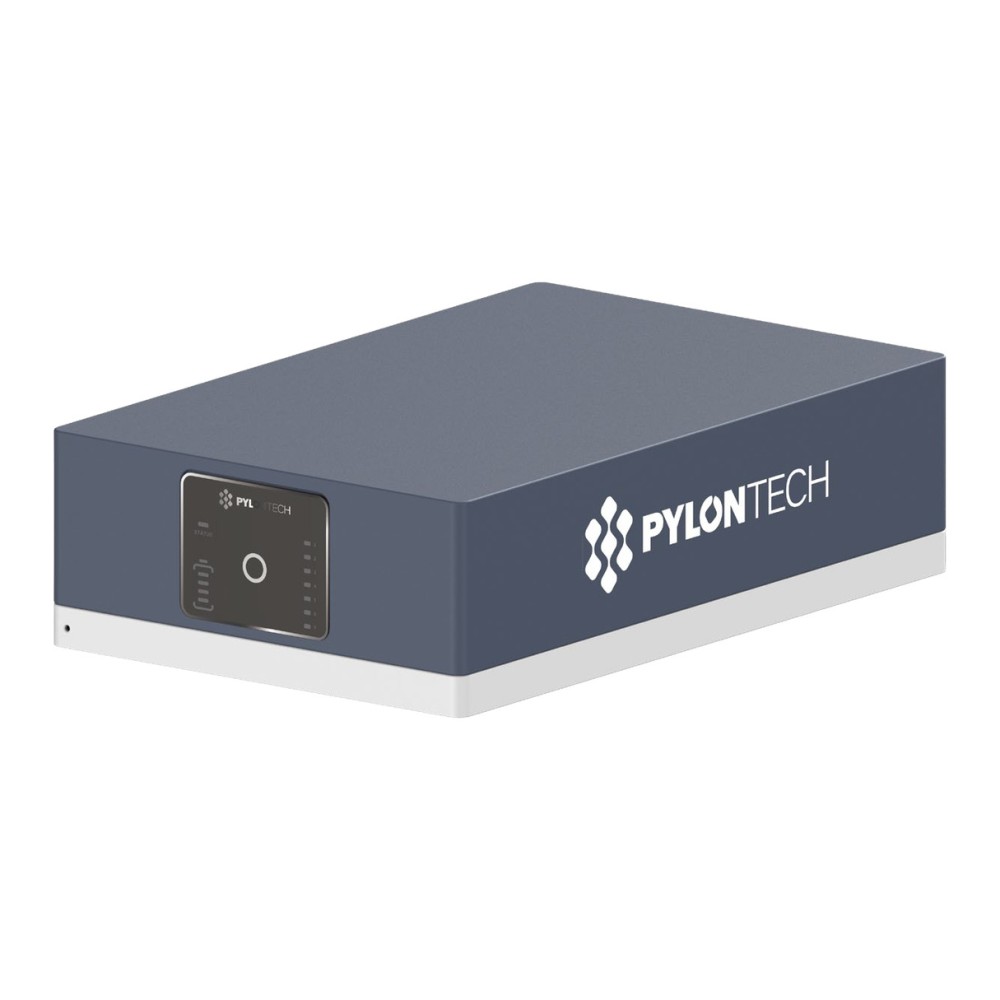

Controler baterie (BMS) Pylontech Force-H3, 2-7 module, FC1000

Name: Controler baterie (BMS) Pylontech Force-H3, 2-7 module, FC1000
Brand: Pylontech
SKU: FC1000
Price: 3232.00 RON
Availability: InStock

3.232 lei Cu TVA

2.671 lei fără TVA

Sunteți instalator? Prețuri dedicate pentru instalatori

FC1000 este controlerul de baterie (BMS) al sistemelor Pylontech Force-H3, pentru stive de 2-7 module FH10050 (172,8-921,6 V). Are tensiune de lucru de 80-1000 V, curent de încărcare și descărcare de 55 A (maximum 15 minute), consum propriu sub 16 W, comunicație CAN și Modbus RTU, dimensiuni de 540 x 350 x 150 mm și masă de 12 kg.

Referință FC1000

Drepturile dumneavoastră privind garanția legală

FC1000 - Controler de baterie (BMS) pentru stive Force-H3 de 2-7 module

FC1000 este controlerul de baterie (BMS) al sistemului Pylontech Force-H3: se montează în vârful unui stivă de 2-7 module FH10050, gestionează modulele și comunică cu invertorul prin CAN sau Modbus RTU. Se folosește câte un FC1000 pe stivă; la sistemele Force-H3X nu este necesar, deoarece controlerul invertorului are BMS propriu.

Caracteristici principale:

Module acceptate: 2-7 module FH10050 pe stivă
Tensiune de sistem: 172,8-921,6 V
Tensiune de lucru: 80-1000 V
Curent încărcare/descărcare: 55 A, maximum 15 minute
Comunicație: CAN și Modbus RTU
Consum propriu: sub 16 W
Dimensiuni și masă: 540 x 350 x 150 mm, 12 kg

Cutia conține controlerul, baza stivei (540 x 350 x 40 mm), cabluri RJ45 de comunicație (două de 3 m și unul de 1,5 m), cablurile de alimentare DC+ roșu și DC- negru de 3 m (8 AWG), cablul de legare la pământ de 1 m (10 AWG), suporturile pentru stive de 3 și 4 module, suporturile anti-răsturnare și șuruburile de fixare. Panoul frontal are un indicator LED de stare, un indicator al capacității sistemului, LED-uri de stare pentru fiecare modul și un buton.

Se pot conecta până la 6 stive în paralel, toate cu același număr de module. Controlerele se leagă în lanț prin porturile Link 0 și Link 1 (cablu RJ45), iar controlerul cu portul Link 0 liber este master și comunică cu invertorul, prin CAN sau RS485. Pentru conectarea mai multor stive în paralel, manualul sugerează combinatoarele P-Combiner-HV-3-V2 (până la 3 stive, 50 A) sau P-Combiner-HV-6-V2 (până la 6 stive, 100 A).

Controlerul funcționează la temperaturi de -10...55 °C, are o durată de proiectare de peste 15 ani și un consum propriu sub 16 W.

Specificații tehnice

Produs asociat	FH10050
Număr de module acceptate pe stivă	2-7
Tensiune de lucru a controlerului	80-1000 V
Tensiune de funcționare a sistemului	172,8-921,6 V
Curent maxim de încărcare (15 minute)	55 A
Curent maxim de descărcare (15 minute)	55 A
Consum propriu	< 16 W
Dimensiuni, L x A x Î	540 x 350 x 150 mm
Greutate	12 kg
Protocol de comunicație	CAN / Modbus RTU
Număr maxim de stive în paralel	6
Durată de proiectare	Peste 15 ani
Temperatură de funcționare	-10...55 °C
Temperatură de depozitare	-20...60 °C

Fișă tehnică

Referință: FC1000
Cod MPN: FC1000
Tip produs: BMS și accesorii BMS
Tensiune baterie: HV (înaltă tensiune)
Curent nominal (valoare exactă): 55 A
Tensiune nominală de lucru: 80-1000 V
Interfețe de comunicație: CAN-bus
Modbus
Dimensiuni (înălțime x lățime x adâncime): 150 x 540 x 350 mm
Greutate: 12 kg
Temperatură de funcționare: -10 ... 55 °C

Datele tehnice au fost preluate de noi din fișa tehnică a producătorului și pot conține erori de transcriere. Pentru acuratețe 100 %, consultați fișa tehnică atașată.
