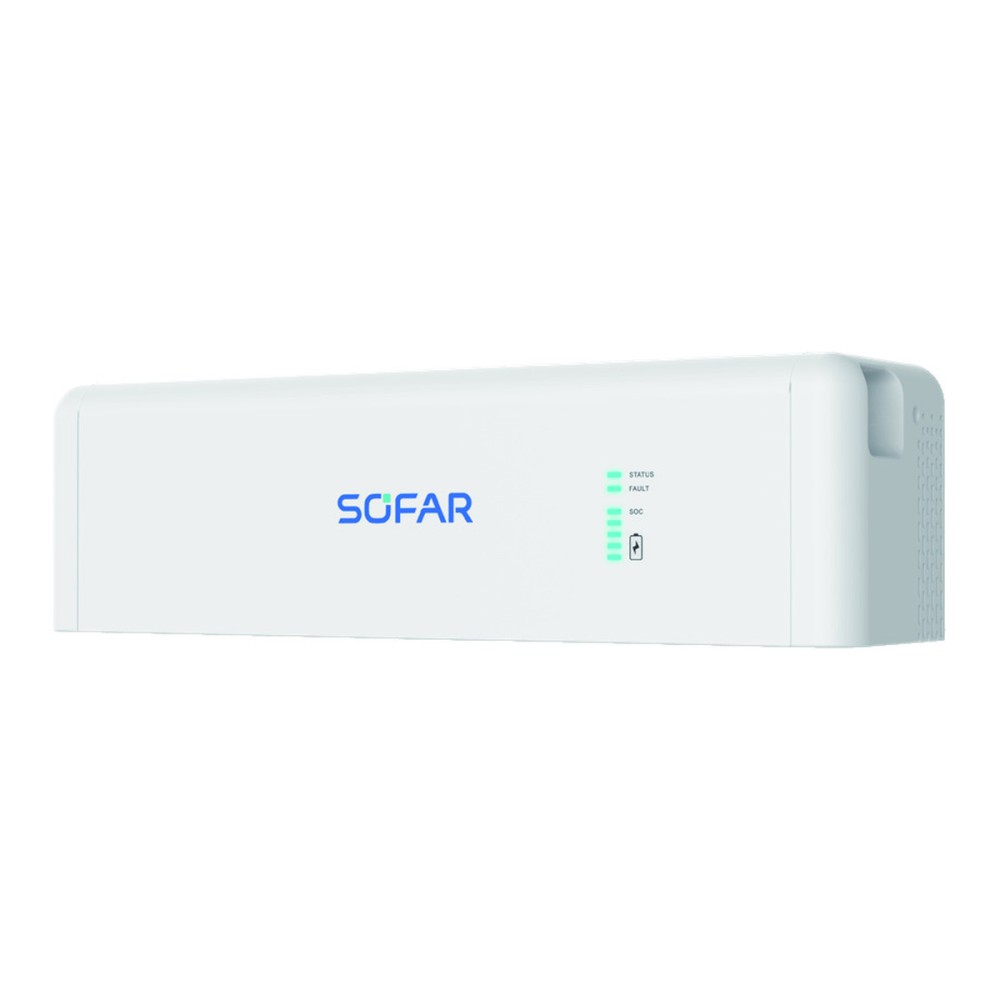

BTS 5K-BDU este unitatea de distribuție a bateriei pentru modulele BTS 5K ale sistemelor SOFAR. Funcționează la 350-435 V c.c., are un curent maxim de 30 A și administrează 1-4 module BTS 5K (5,12-20,48 kWh). Are grad de protecție IP65, afișaj cu LED și comunicație CAN. Dimensiunile sunt 708 x 200 x 170 mm, iar masa este de 7 kg.
BTS 5K-BDU este unitatea inteligentă de distribuție a bateriei (BDU) a sistemelor SOFAR BTS: grupează 1-4 module BTS 5K, are ieșire de înaltă tensiune de 350-435 V c.c. și curent maxim de 30 A și comunică prin CAN.
BDU se montează în stiva de module, iar ieșirea BAT se conectează la portul de baterie al invertorului, în timp ce ieșirea COM-OUT se conectează la portul CAN al invertorului. Cablurile de comunicație dintre module și BDU sunt incluse în ambalajul modulelor, iar cele dintre unitățile BDU în ambalajul BDU.
Un sistem poate avea până la două unități BDU în aceeași rețea de comunicație, fiecare cu ieșire independentă, ceea ce extinde capacitatea la două grupuri de module. Unitatea are un sistem de siguranță cu 2 niveluri, comutator c.c. și siguranțe fuzibile, clasa de protecție I și este potrivită pentru montaj în exterior.
| Domeniu de tensiune de lucru | 350-435 V c.c. |
|---|---|
| Curent maxim | 30 A |
| Număr de module BTS 5K | 1-4 |
| Clasa de protecție | Class I |
| Grad de protecție | IP65 |
| Comunicație | CAN |
| Afișaj | LED |
| Montaj | Pe perete sau pe podea |
| Dimensiuni (L x Î x A) | 708 x 200 x 170 mm |
| Greutate | 7 kg |
| Temperatură de funcționare | -20 ... 50 °C |
| Capacitate de sistem cu 1-4 module | 5,12-20,48 kWh |
| Unități BDU în aceeași rețea | 2 |
Datele tehnice au fost preluate de noi din fișa tehnică a producătorului și pot conține erori de transcriere. Pentru acuratețe 100 %, consultați fișa tehnică atașată.
Compatibilitățile sunt calculate automat din datele tehnice ale producătorilor și au caracter informativ. Pentru sisteme complexe, vă recomandăm să verificați configurația cu un consultant înainte de comandă. Detalii în Termeni și condiții
