Cutie de control HV Deye 200-1000 V, BOS-B-PDU-2-A

BOS-B-PDU-2-A - Unitate de distribuție și control HV pentru BOS-B Pro-A3

BOS-B-PDU-2-A este unitatea de distribuție a puterii (PDU) și cutia de control de înaltă tensiune a sistemului Deye BOS-B Pro-A3. Funcționează la 200 până la 1000 V c.c., cu curent nominal de încărcare și descărcare de 180 A, are două porturi pentru PCS și afișează starea de încărcare și codurile de eroare.

Caracteristici principale:

• Tensiune de lucru: 200 ... 1000 V c.c.
• Curent nominal: 180 A, încărcare și descărcare
• Porturi PCS: două, PCS1 și PCS2
• Alimentare auxiliară: 220 V c.a. ± 10 %, 2 A
• Temperatură de funcționare: -20 ... 60 °C
• Grad de protecție: IP20
• Greutate: 32 kg

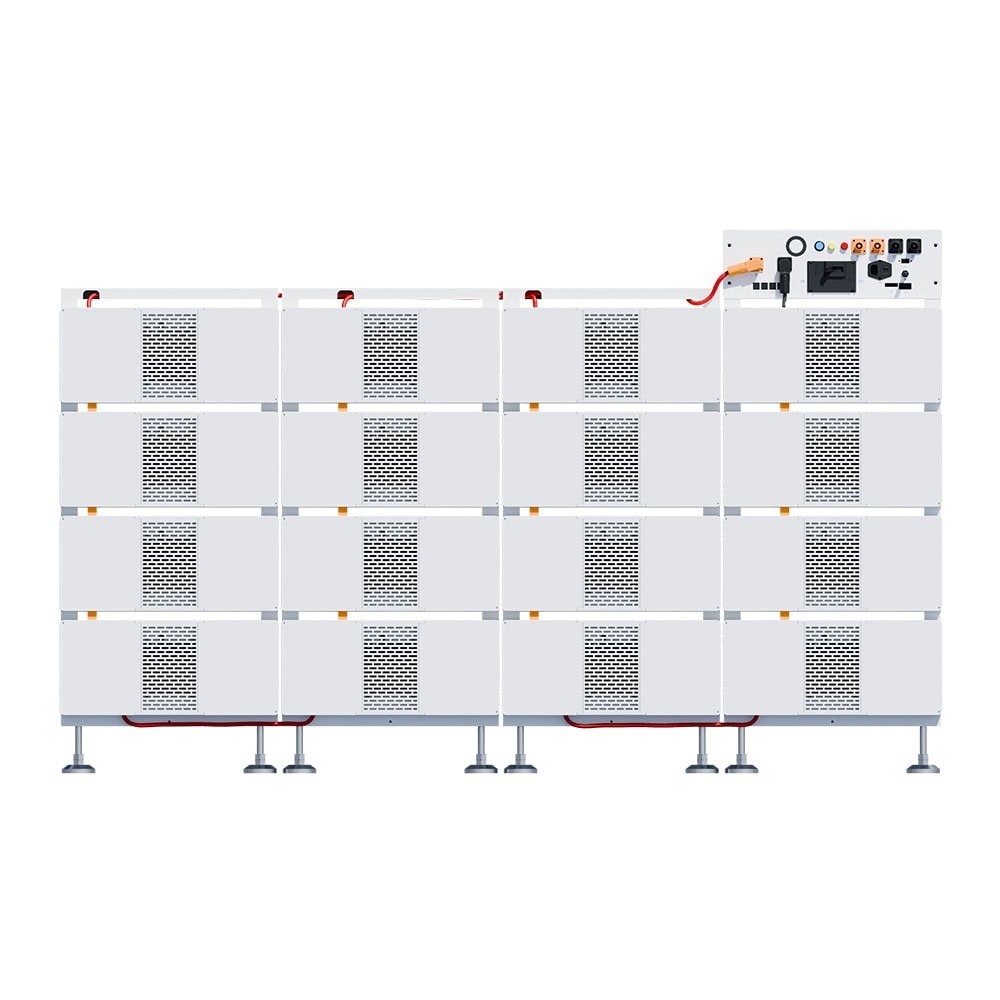

Unitatea se montează pe primul modul de baterie al primei coloane. Are afișaj pentru starea de încărcare (SOC) și codurile de eroare, indicatoare luminoase pentru înaltă tensiune și alarmă, întrerupător manual, port USB pentru actualizarea BMS și extinderea sistemului, Bluetooth pentru aplicația mobilă și o interfață RS485 pentru oprirea de urgență.

Pentru funcționare necesită alimentare auxiliară de curent alternativ. Porturile IN COM și OUT COM permit conectarea în paralel a mai multor unități PDU, iar portul PCS COM trimite informațiile bateriei către invertor.
