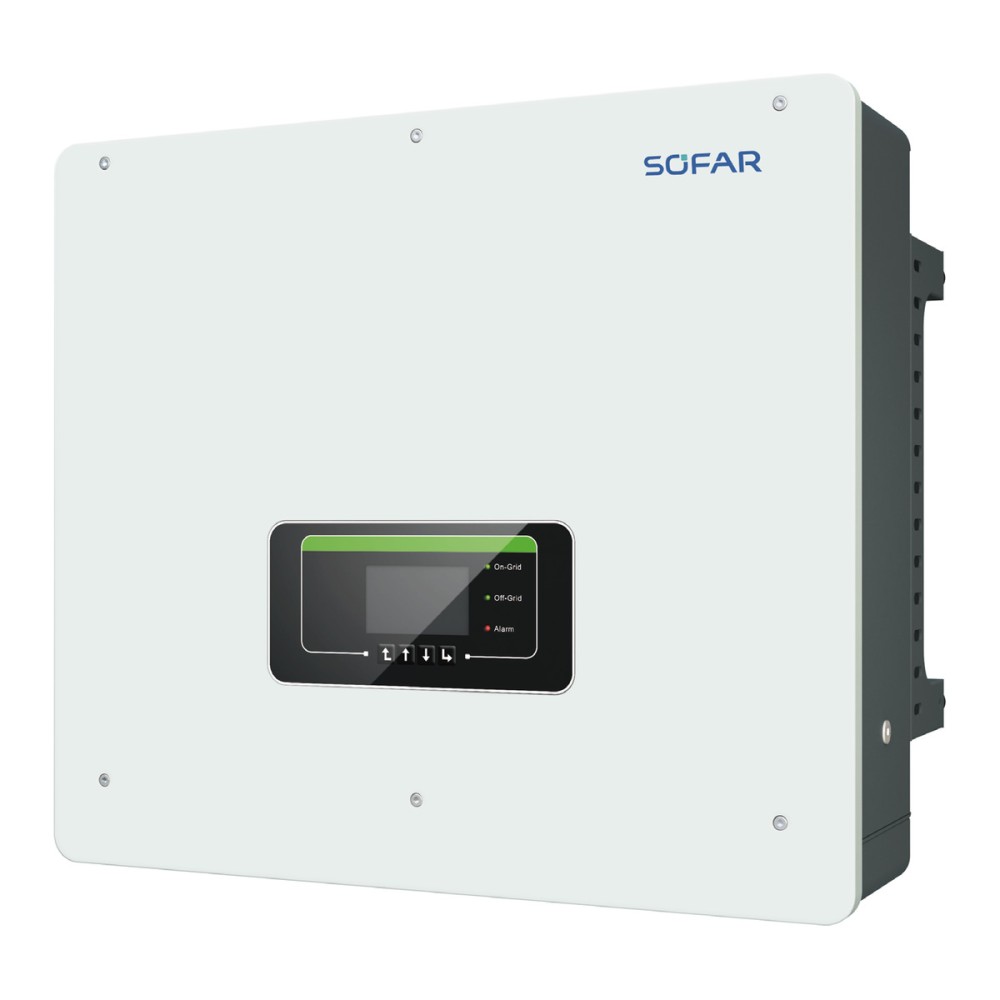

HYD 15KTL-3PH este un invertor hibrid trifazat HV de 15 kW, cu 2 intrări MPPT (180-960 V) și două intrări pentru baterie (180-800 V, 50 A la încărcare și descărcare). Necesită o baterie de înaltă tensiune, care nu este inclusă; documentația producătorului menționează SOFAR BTS 5K și GTX 3000-H. Ieșire de rezervă cu comutare sub 10 ms, IP65, 37 kg.
HYD 15KTL-3PH este un invertor hibrid trifazat de înaltă tensiune (HV) de 15 kW, cu 2 intrări MPPT și două intrări pentru baterie, funcționare complet digitală și ieșire de rezervă care suportă sarcini dezechilibrate. Nu este un sistem integrat: bateria se montează separat de invertor.
Invertorul necesită o baterie de înaltă tensiune (HV), cu tensiune între 180 și 800 V. Documentația producătorului descrie conectarea modulelor SOFAR BTS 5K (turnuri de la BTS E5-DS5 la BTS E20-DS5, 5,12 kWh pe modul) și a bateriilor SOFAR GTX 3000-H (module de 2,5 kWh). Bateria nu este inclusă în acest produs. Modelele de 5 până la 8 kW au o intrare de baterie, iar cele de 10 până la 20 kW au două intrări.
Ieșirea de rezervă are putere egală cu cea nominală, vârf de 22000 VA timp de 60 s și comutare sub 10 ms, iar ieșirea off-grid poate alimenta sarcini dezechilibrate. Puterea PV recomandată este de până la 22500 Wp (150 % din puterea nominală). Până la 6 invertoare pot funcționa în paralel, cu monitorizare prin aplicație.
Interfețe: RS485, CAN și Wi-Fi, opțional Ethernet sau 4G, cu afișaj LCD și Bluetooth. Protecții: întrerupător DC, inversare de polaritate pe PV și pe baterie, scurtcircuit, supracurent și supratensiune la ieșire, monitorizarea izolației, curent rezidual, protecție anti-insularizare și descărcătoare de supratensiune tip II pe PV și pe AC. Invertorul este fără transformator, cu montaj pe perete.
| Putere fotovoltaică maximă recomandată | 22500 Wp |
|---|---|
| Tensiune maximă de intrare PV | 1000 V |
| Tensiune de pornire | 200 V |
| Tensiune nominală de intrare | 600 V |
| Domeniu de tensiune MPPT | 180-960 V |
| Număr de MPPT | 2 |
| Stringuri maxime pe MPPT | 2/2 |
| Curent maxim de intrare PV pe MPPT | 25/25 A |
| Curent maxim de scurtcircuit PV pe MPPT | 30/30 A |
| Domeniu de tensiune al bateriei | 180-800 V |
| Număr de intrări pentru baterie | 2 |
| Putere maximă de încărcare/descărcare | 15 kW |
| Curent maxim de încărcare/descărcare | 50 A (25 A/25 A) |
| Tip de baterie | Litiu-ion și plumb-acid |
| Comunicație cu BMS | CAN, RS485 |
| Putere nominală la rețea | 15 kW |
| Curent nominal la rețea | 21,7 A |
| Tensiune și frecvență la rețea | 3/N/PE, 230/400 V, 50/60 Hz |
| Putere aparentă maximă la rețea | 16500 VA |
| Curent maxim livrat în rețea | 24 A |
| Curent maxim preluat din rețea | 44 A |
| Factor de putere | 0,8 inductiv - 0,8 capacitiv |
| Putere nominală de rezervă | 15 kW |
| Putere aparentă de vârf de rezervă | 22000 VA, 60 s |
| Curent maxim de ieșire de rezervă | 24 A |
| Timp de comutare | sub 10 ms |
| Randament maxim MPPT | 99,9 % |
| Randament maxim | 98,2 % |
| Randament european | 97,7 % |
| Randament baterie-AC la încărcare/descărcare | 97,8 % |
| Număr maxim de unități în paralel | 6 |
| Consum în standby | sub 20 W |
| Grad de protecție | IP65 |
| Domeniu de temperatură de funcționare | -30 ... 60 °C |
| Răcire | forțată |
| Dimensiuni (L x Î x A) | 586,6 x 515 x 261,2 mm |
| Greutate | 37 kg |
| Interfețe de comunicație | RS485, CAN, Wi-Fi; opțional Ethernet sau 4G |
Datele tehnice au fost preluate de noi din fișa tehnică a producătorului și pot conține erori de transcriere. Pentru acuratețe 100 %, consultați fișa tehnică atașată.
Compatibilitățile sunt calculate automat din datele tehnice ale producătorilor și au caracter informativ. Pentru sisteme complexe, vă recomandăm să verificați configurația cu un consultant înainte de comandă. Detalii în Termeni și condiții
