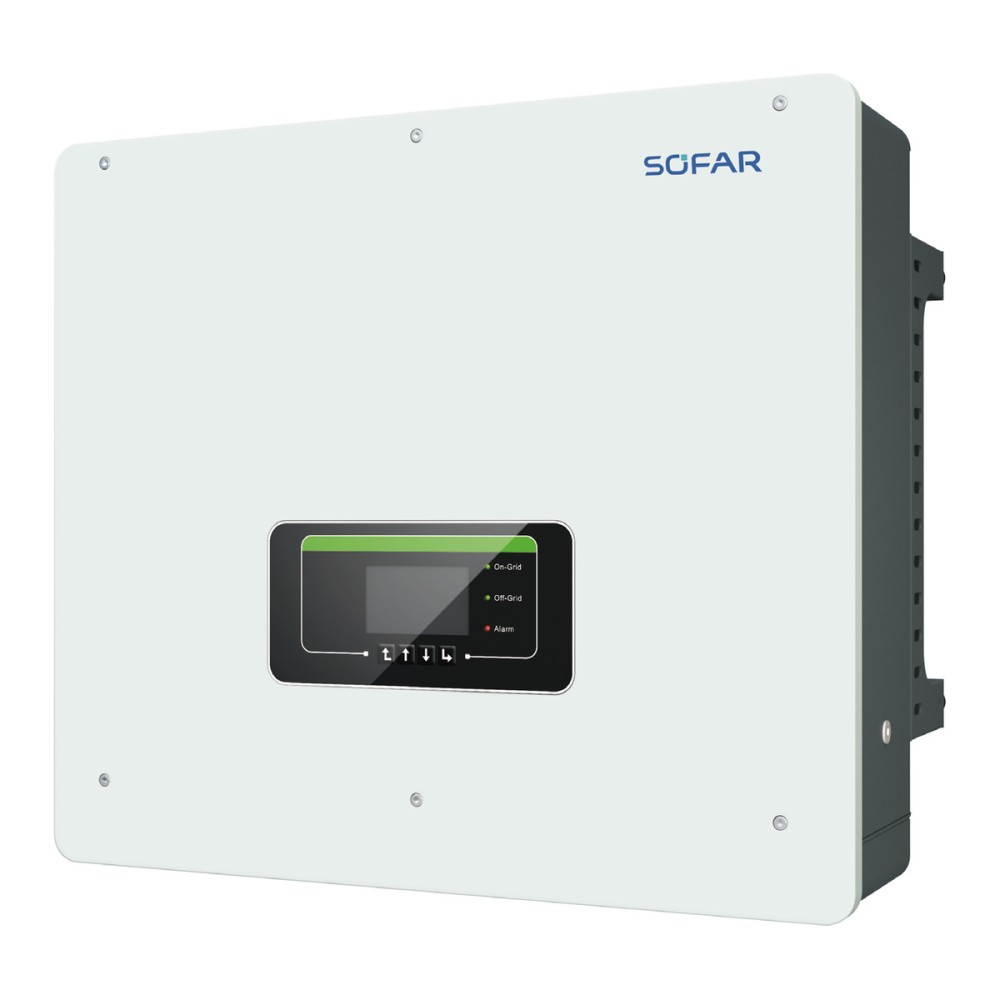

HYD 10KTL-3PH este un invertor hibrid trifazat HV de 10 kW, cu 2 intrări MPPT (180-960 V) și două intrări pentru baterie (180-800 V, 50 A la încărcare și descărcare). Necesită o baterie de înaltă tensiune, care nu este inclusă; documentația producătorului menționează SOFAR BTS 5K și GTX 3000-H. Ieșire de rezervă cu comutare sub 10 ms, IP65, 37 kg.
HYD 10KTL-3PH este un invertor hibrid trifazat de înaltă tensiune (HV) de 10 kW, cu 2 intrări MPPT și două intrări pentru baterie, funcționare complet digitală și ieșire de rezervă care suportă sarcini dezechilibrate. Nu este un sistem integrat: bateria se montează separat de invertor.
Invertorul necesită o baterie de înaltă tensiune (HV), cu tensiune între 180 și 800 V. Documentația producătorului descrie conectarea modulelor SOFAR BTS 5K (turnuri de la BTS E5-DS5 la BTS E20-DS5, 5,12 kWh pe modul) și a bateriilor SOFAR GTX 3000-H (module de 2,5 kWh). Bateria nu este inclusă în acest produs. Modelele de 5 până la 8 kW au o intrare de baterie, iar cele de 10 până la 20 kW au două intrări.
Ieșirea de rezervă are putere egală cu cea nominală, vârf de 20000 VA timp de 60 s și comutare sub 10 ms, iar ieșirea off-grid poate alimenta sarcini dezechilibrate. Puterea PV recomandată este de până la 15000 Wp (150 % din puterea nominală). Până la 6 invertoare pot funcționa în paralel, cu monitorizare prin aplicație.
Interfețe: RS485, CAN și Wi-Fi, opțional Ethernet sau 4G, cu afișaj LCD și Bluetooth. Protecții: întrerupător DC, inversare de polaritate pe PV și pe baterie, scurtcircuit, supracurent și supratensiune la ieșire, monitorizarea izolației, curent rezidual, protecție anti-insularizare și descărcătoare de supratensiune tip II pe PV și pe AC. Invertorul este fără transformator, cu montaj pe perete.
| Putere fotovoltaică maximă recomandată | 15000 Wp |
|---|---|
| Tensiune maximă de intrare PV | 1000 V |
| Tensiune de pornire | 200 V |
| Tensiune nominală de intrare | 600 V |
| Domeniu de tensiune MPPT | 180-960 V |
| Număr de MPPT | 2 |
| Stringuri maxime pe MPPT | 2/2 |
| Curent maxim de intrare PV pe MPPT | 25/25 A |
| Curent maxim de scurtcircuit PV pe MPPT | 30/30 A |
| Domeniu de tensiune al bateriei | 180-800 V |
| Număr de intrări pentru baterie | 2 |
| Putere maximă de încărcare/descărcare | 10 kW |
| Curent maxim de încărcare/descărcare | 50 A (25 A/25 A) |
| Tip de baterie | Litiu-ion și plumb-acid |
| Comunicație cu BMS | CAN, RS485 |
| Putere nominală la rețea | 10 kW |
| Curent nominal la rețea | 14,5 A |
| Tensiune și frecvență la rețea | 3/N/PE, 230/400 V, 50/60 Hz |
| Putere aparentă maximă la rețea | 11000 VA |
| Curent maxim livrat în rețea | 16 A |
| Curent maxim preluat din rețea | 29 A |
| Factor de putere | 0,8 inductiv - 0,8 capacitiv |
| Putere nominală de rezervă | 10 kW |
| Putere aparentă de vârf de rezervă | 20000 VA, 60 s |
| Curent maxim de ieșire de rezervă | 16 A |
| Timp de comutare | sub 10 ms |
| Randament maxim MPPT | 99,9 % |
| Randament maxim | 98,2 % |
| Randament european | 97,7 % |
| Randament baterie-AC la încărcare/descărcare | 97,8 % |
| Număr maxim de unități în paralel | 6 |
| Consum în standby | sub 20 W |
| Grad de protecție | IP65 |
| Domeniu de temperatură de funcționare | -30 ... 60 °C |
| Răcire | forțată |
| Dimensiuni (L x Î x A) | 586,6 x 515 x 261,2 mm |
| Greutate | 37 kg |
| Interfețe de comunicație | RS485, CAN, Wi-Fi; opțional Ethernet sau 4G |
Datele tehnice au fost preluate de noi din fișa tehnică a producătorului și pot conține erori de transcriere. Pentru acuratețe 100 %, consultați fișa tehnică atașată.
