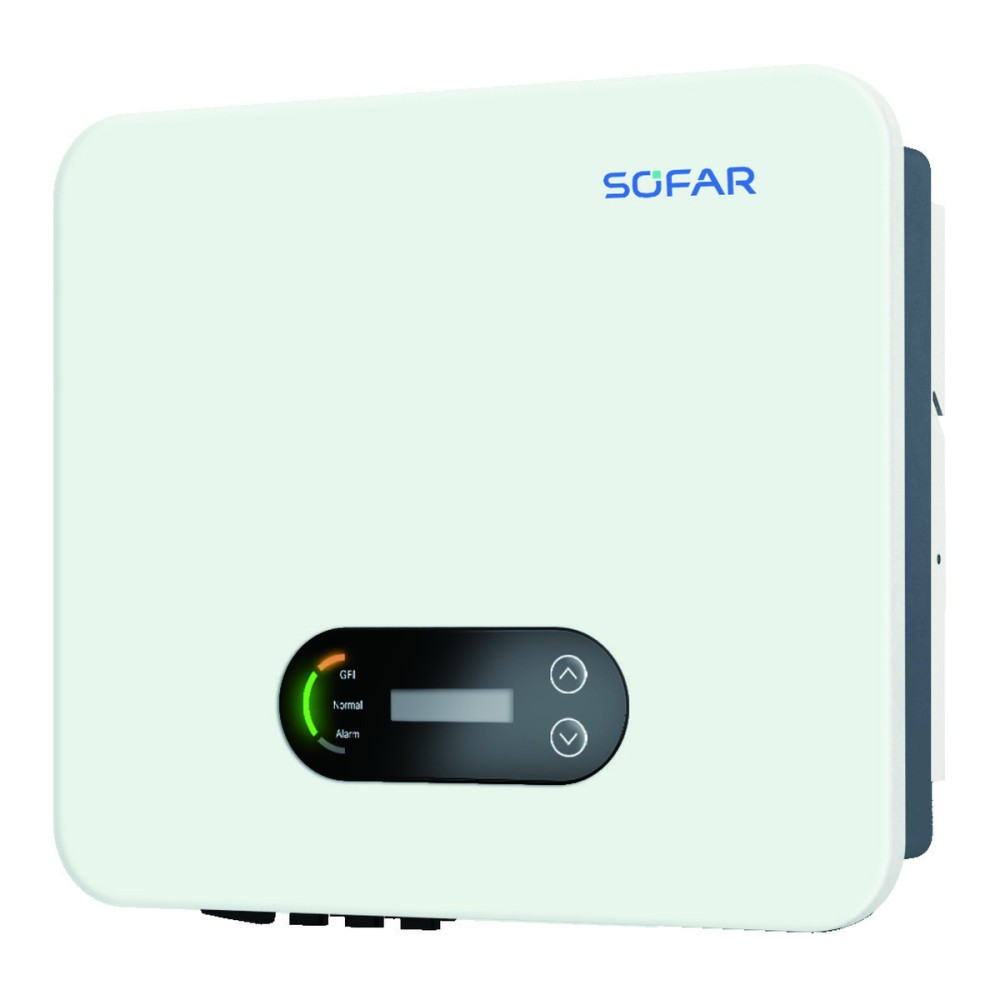

12KTLX-G3 este un invertor on-grid trifazat SOFAR de 12 kW (putere aparentă maximă 13,2 kVA), cu 2 MPPT, domeniu MPPT de 140-1000 V și tensiune maximă de intrare DC de 1100 V. Randamentul maxim este de 98,5 %, curentul maxim de ieșire AC este de 20 A, iar gradul de protecție este IP65. Dimensiunile sunt 430 x 385 x 182 mm (lățime x înălțime x adâncime), iar masa este de 18 kg.
12KTLX-G3 este un invertor on-grid trifazat SOFAR cu puterea nominală de ieșire de 12 kW (13,2 kVA putere aparentă maximă), cu două urmăritoare MPPT, intrare DC de până la 1100 V și randament maxim de 98,5 %. Are grad de protecție IP65, răcire naturală, fără ventilator și cântărește 18 kg.
Invertorul se conectează la rețeaua trifazată de 230/400 V (310-480 V, 50/60 Hz) și are două MPPT independente cu intrare DC de până la 1100 V, ceea ce permite stringuri mai lungi. Curentul maxim de intrare este de 15 A / 30 A pe MPPT, iar curentul de scurtcircuit PV este de 22,5 A / 45 A. Modelul are trei intrări DC: una pe MPPT 1 și două pe MPPT 2, cu 15 A / 30 A pe MPPT.
Protecțiile includ polaritatea inversă DC, anti-insularizarea, curentul de fugă, monitorizarea defectului la pământ și a stringurilor PV, întrerupătorul DC și descărcătoarele de supratensiune tip II pe partea DC și AC. Invertorul oferă monitorizare la nivel de string și actualizare de firmware la distanță, are răcire naturală, fără ventilator, iar afișajul LCD și Bluetooth cu aplicație permit punerea în funcțiune. Pentru monitorizare la distanță se poate adăuga opțional un stick logger (Wi-Fi, GPRS sau Ethernet). Funcționează între -30 și +60 °C, până la 4000 m altitudine.
| Tensiune maximă de intrare DC | 1100 V |
|---|---|
| Tensiune nominală de intrare | 650 V |
| Tensiune de pornire | 160 V |
| Domeniu de tensiune MPPT | 140-1000 V |
| Număr de MPPT | 2 |
| Număr de intrări DC | 3 (MPPT 1: 1, MPPT 2: 2) |
| Curent maxim de intrare pe MPPT | 15 A / 30 A |
| Curent maxim de scurtcircuit pe MPPT | 22,5 A / 45 A |
| Putere nominală de ieșire | 12000 W |
| Putere aparentă maximă | 13200 VA |
| Curent maxim de ieșire | 20 A |
| Tensiune nominală de ieșire | 3/N/PE, 230/400 V c.a. |
| Domeniu tensiune de ieșire | 310-480 V c.a. |
| Frecvență nominală | 50/60 Hz |
| Domeniu de frecvență | 45-55 Hz / 55-65 Hz |
| Reglaj putere activă | 0-100 % |
| Distorsiuni armonice de curent (THDi) | sub 3 % |
| Factor de putere | 1 (reglabil +/-0,8) |
| Randament maxim | 98,5 % |
| Randament european | 98,0 % |
| Protecție la polaritate inversă DC | Da |
| Protecție anti-insularizare | Da |
| Protecție la curent de fugă | Da |
| Monitorizare defect la pământ | Da |
| Monitorizare defect string PV | Da |
| Întrerupător DC | Da |
| Descărcătoare de supratensiune | tip II pe partea DC și pe partea AC |
| Temperatură ambiantă | -30 ... +60 °C |
| Consum nocturn | sub 1 W |
| Topologie | fără transformator |
| Grad de protecție | IP65 |
| Umiditate relativă admisă | 0-100 % |
| Altitudine maximă de funcționare | 4000 m |
| Răcire | naturală |
| Dimensiuni (L x Î x A) | 430 x 385 x 182 mm |
| Greutate | 18 kg |
| Afișaj | LCD și Bluetooth cu aplicație |
| Comunicație | RS485, Bluetooth; Wi-Fi opțional |
| Standarde | IEC/EN 62109-1/2, IEC 62116, IEC 61727, G98/G99, VDE-AR-N 4105, VDE V 0126-1-1, EN 50549-1, UNE 217002-2020 |
Datele tehnice au fost preluate de noi din fișa tehnică a producătorului și pot conține erori de transcriere. Pentru acuratețe 100 %, consultați fișa tehnică atașată.
Compatibilitățile sunt calculate automat din datele tehnice ale producătorilor și au caracter informativ. Pentru sisteme complexe, vă recomandăm să verificați configurația cu un consultant înainte de comandă. Detalii în Termeni și condiții
