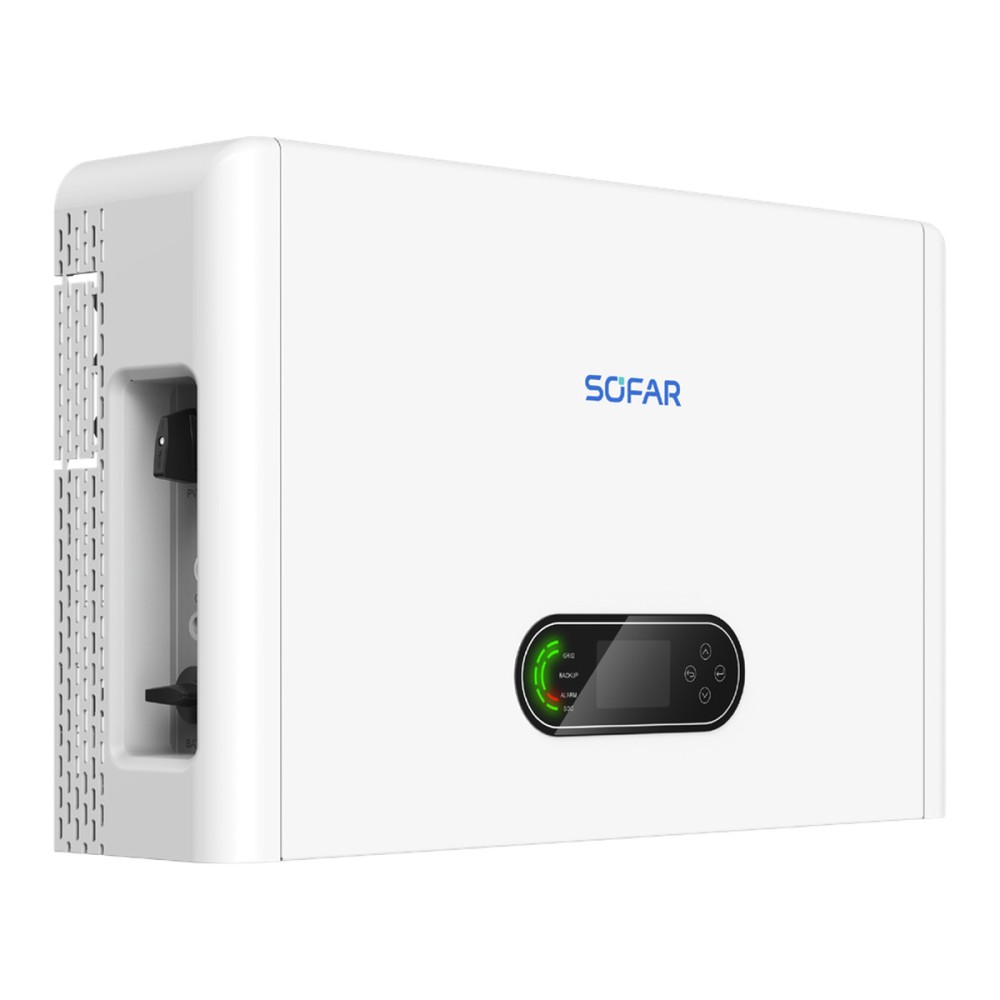

ESI 10K-T1 este un invertor hibrid trifazat HV de 10 kW, cu 3 intrări MPPT cu AFCI (160-950 V, 20 A pe intrare) și ieșire de rezervă trifazată cu comutare în 10 ms, care suportă sarcini 100 % dezechilibrate. Necesită o baterie de înaltă tensiune: producătorul prevede modulele SOFAR BTS 5K (350-435 V), care nu sunt incluse. Grad de protecție IP66, greutate 30 kg.
ESI 10K-T1 este un invertor hibrid trifazat de înaltă tensiune (HV) de 10 kW, cu 3 intrări MPPT cu AFCI, EMS multifuncțional integrat și ieșire de rezervă trifazată care suportă sarcini 100 % dezechilibrate. Se montează pe perete și poate forma un sistem integrat cu bateriile SOFAR BTS 5K sau poate fi instalat separat de acestea.
Invertorul necesită o baterie de înaltă tensiune (HV). Conform documentației producătorului, se folosesc modulele SOFAR BTS 5K cu LiFePO4 de 5,12 kWh, până la 6 module pe invertor. Bateria nu este inclusă în acest produs, iar sistemul poate funcționa și fără baterie, aceasta putând fi adăugată ulterior. Încărcarea maximă este de 10 kW (25 A), iar descărcarea maximă de 10 kW (30 A).
Ieșirea de rezervă este trifazată, cu putere egală cu cea nominală și vârf de 2 x puterea nominală timp de 10 s. Invertorul suportă sarcini trifazate 100 % dezechilibrate, iar funcția de suport al dezechilibrului, în regim on-grid, încearcă să mențină echilibrate fluxurile de putere pe cele trei faze. Puterea PV recomandată este de până la 20 kWp, cu curent de intrare de până la 20 A pe MPPT.
Interfețe: RS485, opțional Wi-Fi, 4G sau LAN, cu afișaj LCD și aplicație. Protecții: AFCI pe intrările PV, întrerupător DC, inversare de polaritate pe PV și pe baterie, scurtcircuit, supracurent și supratensiune la ieșire, monitorizarea izolației, curent rezidual, protecție anti-insularizare și descărcătoare de supratensiune tip II pe PV și pe AC. Răcire naturală, fără zgomot suplimentar, grad de protecție IP66.
| Putere fotovoltaică maximă recomandată | 20 kWp |
|---|---|
| Tensiune maximă de intrare PV | 1000 V |
| Tensiune de pornire | 200 V |
| Tensiune nominală de intrare | 600 V |
| Domeniu de tensiune MPPT | 160-950 V |
| Număr de MPPT | 3 |
| Stringuri maxime pe MPPT | 1/1/1 |
| Curent maxim de intrare PV pe MPPT | 20/20/20 A |
| Curent maxim de scurtcircuit PV (Isc) | 25/25/25 A |
| Protecție AFCI | pe intrările PV, integrată |
| Domeniu de tensiune al bateriei | 350-435 V |
| Număr de intrări pentru baterie | 1 |
| Putere maximă de încărcare | 10 kW |
| Putere maximă de descărcare | 10 kW |
| Curent maxim de încărcare | 25 A |
| Curent maxim de descărcare | 30 A |
| Tip de baterie | Litiu-ion |
| Comunicație cu BMS | CAN |
| Tensiune și frecvență în regim de rezervă | 3N~+PE, 380/400/415 V, 50/60 Hz |
| Putere nominală de rezervă | 10 kW |
| Curent nominal de rezervă (380/400/415 V) | 15,2/14,5/13,9 A |
| Putere aparentă maximă de rezervă | 11 kVA |
| Curent maxim de ieșire de rezervă | 16,7/15,9/15,3 A |
| Putere aparentă de vârf de rezervă | 2 x puterea nominală, 10 s |
| Timp de comutare | 10 ms |
| Sarcină asimetrică | Da, suportă 100 % sarcină trifazată dezechilibrată |
| Tensiune și frecvență la rețea | 3(N)~+PE, 380/400/415 V, 50/60 Hz |
| Putere nominală la rețea | 10 kW |
| Curent maxim de ieșire la rețea (380/400/415 V) | 16,7/15,9/15,3 A |
| Curent maxim de intrare AC (380/400/415 V) | 30,3/29,0/27,8 A |
| Factor de putere | 0,8 inductiv - 0,8 capacitiv |
| Randament maxim MPPT | 99,9 % |
| Randament maxim | 98,2 % |
| Randament european | 97,5 % |
| Randament baterie-AC la încărcare/descărcare | 97,8 % |
| Grad de protecție | IP66 |
| Domeniu de temperatură de funcționare | -30 ... 60 °C (reducere de putere peste 45 °C) |
| Dimensiuni (L x Î x A) | 708 x 440 x 170 mm |
| Greutate | 30 kg |
| Interfețe de comunicație | RS485; opțional Wi-Fi, 4G sau LAN |
Datele tehnice au fost preluate de noi din fișa tehnică a producătorului și pot conține erori de transcriere. Pentru acuratețe 100 %, consultați fișa tehnică atașată.
