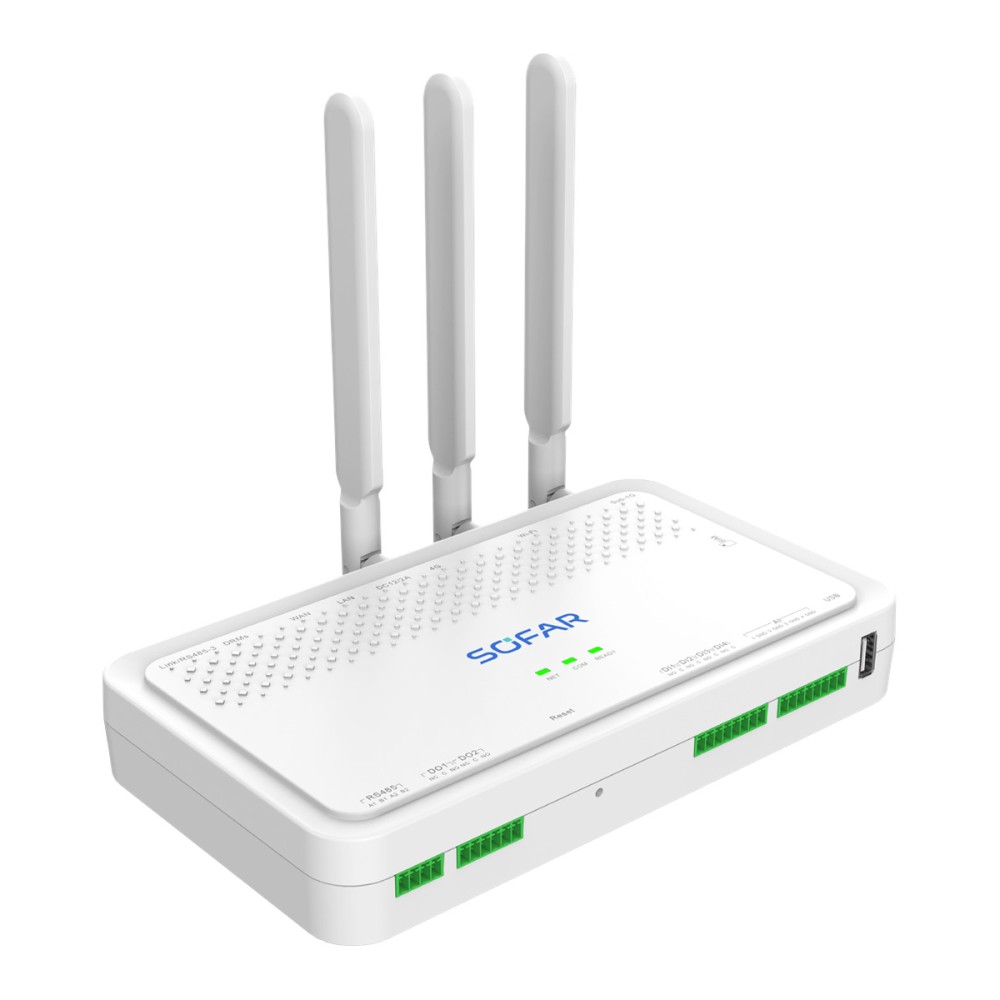

CH1000 este un datalogger SOFAR (Control Hub) pentru până la 60 de dispozitive conectate prin RS485: invertoare, baterii, contoare, stații de încărcare sau pompe de căldură. Se conectează la SofarCloud prin Wi-Fi 2,4 GHz sau două porturi Ethernet, iar 4G este opțional. Dimensiunile sunt 217 x 125 x 34 mm, iar masa de 0,5 kg.
CH1000 este un datalogger SOFAR (Control Hub) care adună datele a până la 60 de dispozitive prin RS485 și le trimite în SofarCloud prin Wi-Fi sau Ethernet, cu comunicație 4G opțională. Include funcții de management al energiei și de limitare a injecției.
CH1000 integrează monitorizarea în cloud sau în aplicație a invertoarelor, bateriilor, contoarelor de energie, stațiilor de încărcare și pompelor de căldură, un sistem de management al energiei (autoconsum, program orar, încărcare și descărcare programate, acces VPP) și oprirea de urgență a puterii în milisecunde. Pentru limitarea injecției se conectează un contor, de exemplu CHINT DTSU666, prin RS485.
Fișa tehnică SOFAR indică drept compatibile invertoarele SOFAR 3.3-12KTLX-G3, 15-24KTLX-G3, 15-25KTLX-G3P, 25-50KTLX-G3, 60-80KTLX-G3, 100-125KTLX-G4, 250-255KTL-HV și 250-350KTLX0. Aparatul funcționează la -30 ... 65 °C, la altitudini de până la 3000 m, și are certificări IEC 61000-6-1/2/3/4, CE-RED și RoHS.
| Producător | SOFARSOLAR |
|---|---|
| Model | CH1000 |
| Număr maxim de dispozitive | 60 |
| Comunicație cu invertorul | RS485 |
| Alimentare | adaptor extern, intrare 100 ... 240 V c.a., 50 sau 60 Hz, ieșire 12 V / 2 A |
| Consum de putere | tipic 5,0 W |
| Wi-Fi | 2,4 GHz, 802.11b/g/n |
| Rețea mobilă | opțional, LTE CAT.4 |
| Ethernet | RJ45 x 2, 10/100 Mbps |
| RS485 | COM x 3, Modbus-RTU |
| DRM | RJ45 x 1, DRM0/5/6/7/8 |
| Intrări analogice | 4 x 4-20 mA |
| Ieșiri digitale | 2 x contact uscat |
| Intrări digitale | 4 x contact uscat |
| Indicatoare | 3 LED-uri |
| Aplicație | SofarCloud |
| Temperatură de funcționare | -30 ... 65 °C |
| Grad de protecție (IP) | IP20 |
| Altitudine maximă | 3000 m |
| Dimensiuni (înălțime x lățime x adâncime) | 34 x 217 x 125 mm |
| Greutate | 0,5 kg |
| Metodă de montaj | pe perete, pe birou sau pe șină DIN |
| Certificări | IEC 61000-6-1/2/3/4, CE-RED, RoHS |
| Invertoare compatibile | SOFAR 3.3-12KTLX-G3, 15-24KTLX-G3, 15-25KTLX-G3P, 25-50KTLX-G3, 60-80KTLX-G3, 100-125KTLX-G4, 250-255KTL-HV, 250-350KTLX0 |
Datele tehnice au fost preluate de noi din fișa tehnică a producătorului și pot conține erori de transcriere. Pentru acuratețe 100 %, consultați fișa tehnică atașată.
Compatibilitățile sunt calculate automat din datele tehnice ale producătorilor și au caracter informativ. Pentru sisteme complexe, vă recomandăm să verificați configurația cu un consultant înainte de comandă. Detalii în Termeni și condiții
