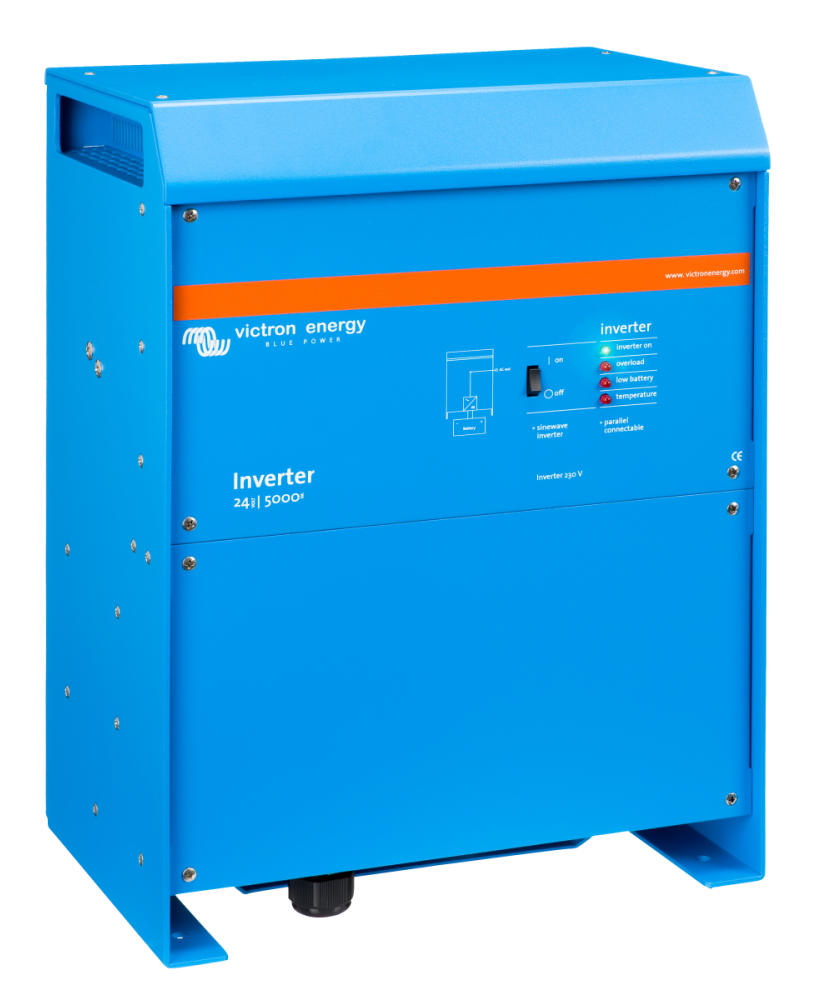

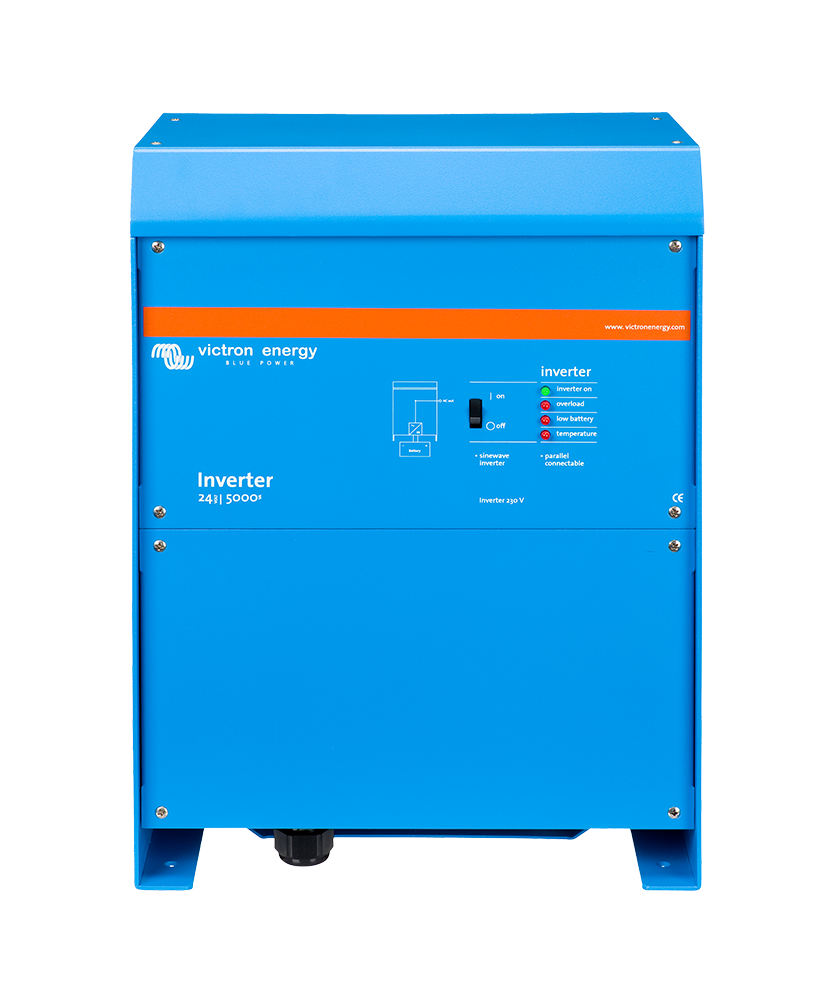

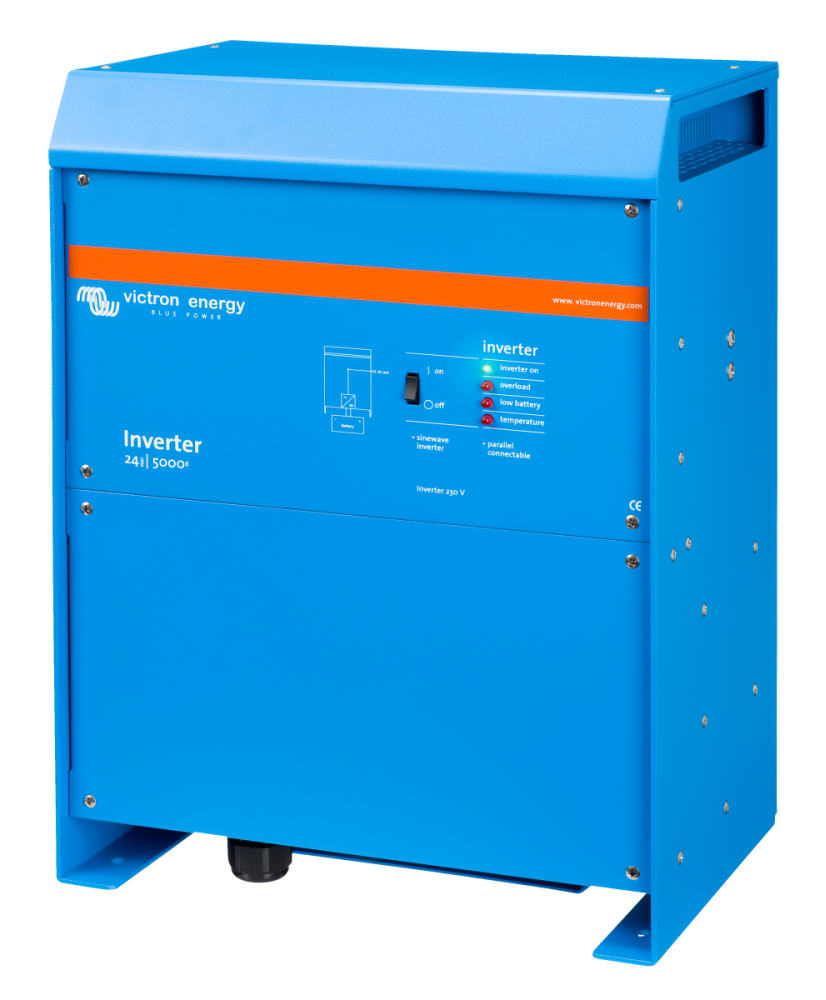

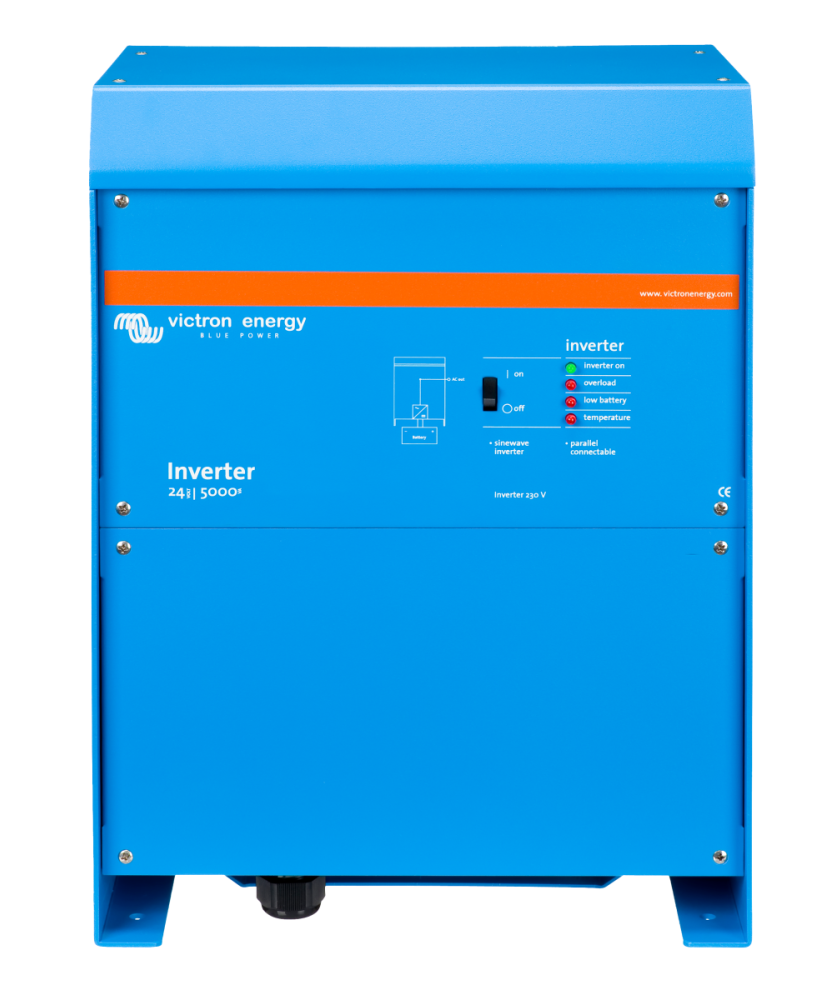

Phoenix 24/5000 230V VE.Bus - Invertor sinusoidal 24V SinusMax
Phoenix 24/5000 230V VE.Bus este un invertor cu undă sinusoidală pură din gama SinusMax, care combină tehnologiile de înaltă frecvență și de frecvență de rețea pentru randament ridicat și putere mare de vârf. Furnizează 4000 W continuu din baterii de 24V și poate funcționa în paralel, până la 6 unități, sau în configurație trifazată.
Caracteristici principale:
- Tensiune baterie: 24 V (19-33 V)
- Putere continuă: 4000 W / 5000 VA la 25 °C
- Putere de vârf: 10 000 W, pentru compresoare frigorifice și motoare electrice
- Randament maxim: 94 %
- Paralel și trifazat: până la 6 unități în paralel, trifazat posibil
- Comunicare: VE.Bus, releu programabil, dispozitive GX (Cerbo GX)
Ieșire cu undă sinusoidală pură, punct maxim de putere și înaltă eficiență. Combinat cu tehnologia de înaltă frecvență și tehnologiile frecvenței de linie asigură cea mai bună soluție.
SinusMax - Inginerie superioară
Dezvoltată pentru uz industrial, gama de invertoare e adecvată pentru cele mai variate tipuri de aplicații. Criteriile de design au prevăzut producerea unui invertor cu o undă sinusoidală pură reală, cu eficiență optimizată, dar fără compromiterea performanță. Prin implementarea tehnologiei HF hibride, rezultatul este un produs de calitate superioară cu dimensiuni compacte, ușor și capabil să asigure alimentarea cu energie, fără probleme, pentru orice sarcină.
Capabilitate de operare în paralel și trifazică
Pentru a obține o putere mai mare la ieșire, pot funcționa în paralel până la 6 invertoare. De exemplu, șase unități 24 V 5000 VA, vor furniza o putere de ieșire de 24 kW/30 kVA. Este de asemenea posibilă și funcționarea în configurare trifazată.
Specificații tehnice
| Tensiune nominală baterie | 24 V |
|---|
| Domeniu de tensiune la intrarea DC | 19 … 33 V |
|---|
| Tensiune de ieșire AC | 230 V |
|---|
| Selectare frecvență | 50Hz sau 60Hz |
|---|
| Putere continuă de ieșire la 25 °C (VA) | 5000 VA |
|---|
| Putere continuă de ieșire la 25 °C (W) | 4000 W |
|---|
| Putere continuă de ieșire la 40 °C | 3700 W |
|---|
| Putere continuă de ieșire la 65 °C | 3000 W |
|---|
| Putere de vârf | 10000 W |
|---|
| Eficiență maximă | 94 % |
|---|
| Consum fără sarcină | 30 W |
|---|
| Consum fără sarcină în modul AES | 25 W |
|---|
| Consum fără sarcină în modul căutare | 10 W |
|---|
| Releu programabil | Valori nominale AC: 230V / 4A, valori nominale DC: 4A până la 35VDC și 1A până la 60VDC |
|---|
| Bornă pornire/oprire de la distanță | Da |
|---|
| Port de comunicație | VE.Bus |
|---|
| Complet programabil | Da |
|---|
| Funcționare în paralel și trifazată | Da |
|---|
| Protecții | Scurtcircuit la ieșire, Suprasarcină, Tensiune ridicată a bateriei, Tensiune scăzută a bateriei, Supratemperatură, Tensiune AC la ieșirea invertorului, Riplu DC excesiv |
|---|
| Domeniu temperatură de funcționare | -40 … 65 °C |
|---|
| Răcire | Da |
|---|
| Umiditate maximă | 95 % |
|---|
| Conexiune baterie | Șuruburi M8 (două pentru conexiunea pozitivă și două pentru cea negativă) |
|---|
| Conexiune AC | Terminale cu șurub |
|---|
| Bornă de comandă la distanță | Terminal cu șurub bipolar |
|---|
| Bornă releu | Terminal cu șurub tripolar |
|---|
| Culoare | Albastru (RAL 5012) |
|---|
| Material | Aluminiu |
|---|
| Grad de protecție | IP21 |
|---|
| Greutate | 30 kg |
|---|
| Înălțime | 4444 mm |
|---|
| Lățime | 328 mm |
|---|
| Adâncime | 240 mm |
|---|
| Siguranță | EN-IEC 60335-1 |
|---|
| EMC | EN 55014-1, EN 55014-2 |
|---|
