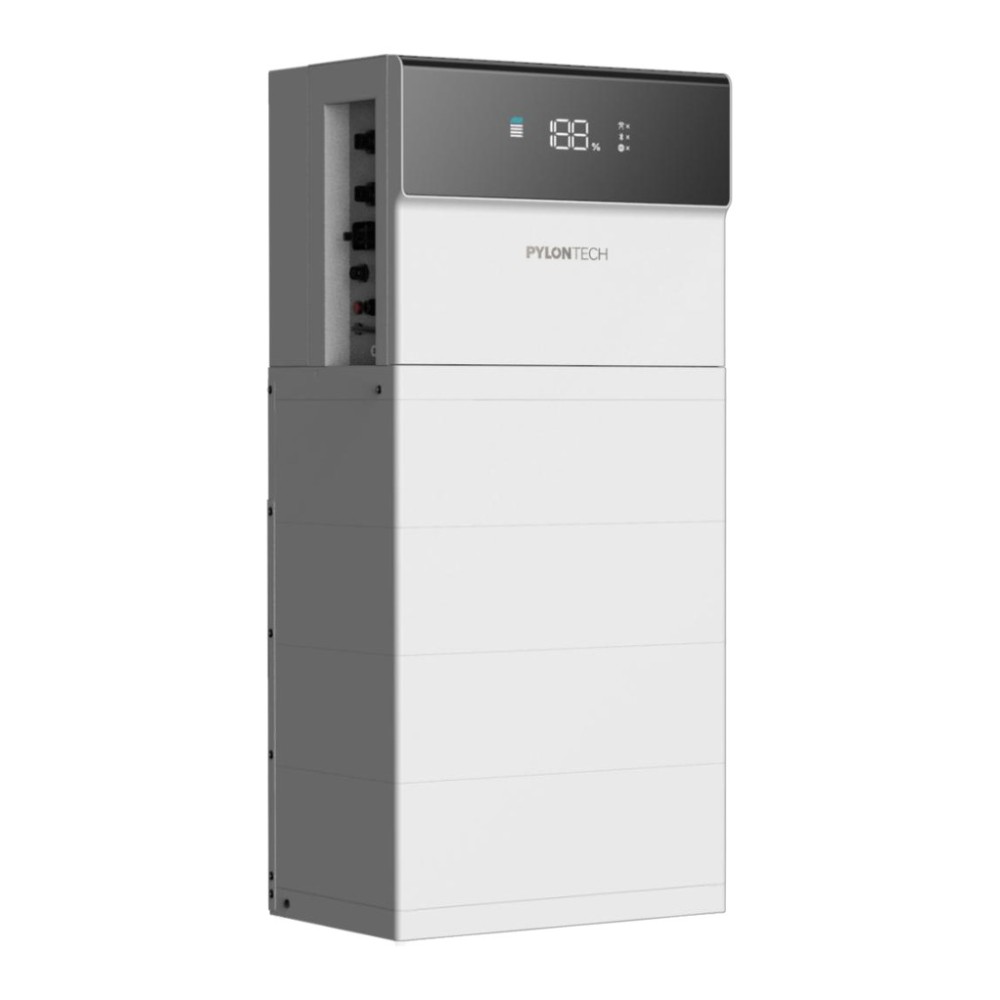

8 kW invertor hibrid Pylontech Force-H3X, monofazat, HV, FH3X8K-HY-1P

Name: 8 kW invertor hibrid Pylontech Force-H3X, monofazat, HV, FH3X8K-HY-1P
Brand: Pylontech
SKU: FH3X8K-HY-1P
Price: 8735.00 RON
Availability: InStock

8.735 lei Cu TVA

7.219 lei fără TVA

Sunteți instalator? Prețuri dedicate pentru instalatori

FH3X8K-HY-1P este un invertor hibrid monofazat de 8 kW, cu 3 MPPT (80-550 V) și BMS integrat, care se montează pe 1-4 module de baterie FH10050 (5,12-20,48 kWh). Are randament maxim de 98 %, curent maxim de încărcare și descărcare de 40 A, ieșire de rezervă (back-up) cu comutare în cel mult 10 ms, IP65 și comunicație Wi-Fi și Bluetooth.

Referință FH3X8K-HY-1P

Drepturile dumneavoastră privind garanția legală

FH3X8K-HY-1P - Invertor hibrid monofazat 8 kW pentru module de baterie HV

FH3X8K-HY-1P este controlerul all-in-one al sistemului Pylontech Force-H3X: un invertor hibrid monofazat de 8 kW cu MPPT și BMS integrate, care se montează direct pe 1-4 module de baterie FH10050 (5,12-20,48 kWh) și formează un sistem complet de stocare fotovoltaică, fără cutie de joncțiune sau comutator suplimentar. Modulele FH10050 nu sunt incluse și se adaugă separat.

Caracteristici principale:

Putere nominală: 8 kW
Intrare PV: 3 MPPT, 80-550 V, maximum 12,8 kW
Baterie: 1-4 module FH10050, 5,12-20,48 kWh
Curent baterie: 40 A încărcare și descărcare
Randament maxim: 98 %
Ieșire de rezervă: 8000 VA, comutare în cel mult 10 ms
Protecție și comunicație: IP65, Wi-Fi și Bluetooth

Controlerul conține invertorul, trackerele MPPT și sistemul de management al bateriei (BMS). Se instalează pe 1, 2, 3 sau 4 module de baterie FH10050 de 102,4 V și 5,12 kWh (capacitate de sistem 5,12 / 10,24 / 15,36 / 20,48 kWh) și nu folosește controlerul FC1000 al sistemului Force-H3. Cu un singur modul, puterea maximă de încărcare și de descărcare este de 2,5 kW; cu 2-4 module, încărcarea poate ajunge la 8 kW, iar descărcarea la 8 kW.

Intrarea fotovoltaică are 3 MPPT cu câte un șir, domeniu MPPT de 80-550 V (sarcină completă 190-520 V), tensiune de pornire de 80 V, tensiune maximă de intrare de 600 V, curent maxim de 16 A și curent de scurtcircuit de 25 A pe MPPT; puterea maximă a câmpului fotovoltaic este de 12,8 kW. Rețeaua este 1/N/PE, 230 V, 50/60 Hz, cu un curent nominal către rețea de 34,8 A și un curent maxim din rețea de 52,2 A. Ieșirea de rezervă (back-up) furnizează 8000 VA, cu vârf de 9600 VA timp de 60 s, iar trecerea între rețea și rezervă durează cel mult 10 ms.

Cutia controlerului conține baza, suporturile anti-răsturnare și cele pentru module, conectorii AC, PV și RJ45, un transformator de curent (CT) și accesoriile de montaj; modulele de baterie sunt ambalate separat. Un contor de energie se poate conecta opțional la terminalul COM, iar CT-ul se conectează apoi la contor. Controlerul are răcire naturală, topologie fără transformator, nivel de zgomot sub 30 dB la 1 m, consum nocturn sub 15 W, afișaj LED, buton de oprire de urgență (EPO) montat și comunicație Wi-Fi și Bluetooth. Funcționează la temperaturi de -10...55 °C (peste 45 °C puterea se reduce), la umiditate de 0-100 %, iar peste 2000 m altitudine puterea se reduce. Manualul de utilizare indică funcționarea în paralel a până la 6 unități.

Specificații tehnice

Tip	Invertor hibrid monofazat all-in-one, controler cu BMS integrat
Model modul de baterie	FH10050
Număr de module de baterie	1 / 2 / 3 / 4
Capacitate nominală a sistemului	5,12 / 10,24 / 15,36 / 20,48 kWh
Putere nominală a sistemului	8 kW
Putere maximă PV	12,8 kW
Tensiune maximă de intrare PV	600 V
Tensiune de pornire	80 V
Domeniu de tensiune MPPT	80-550 V
Domeniu MPPT la sarcină completă	190-520 V
Număr de MPPT	3
Număr de șiruri PV per MPPT	1
Curent maxim de intrare per MPPT	16 A
Curent de scurtcircuit per MPPT	25 A
Protecție la supratensiuni PV	Tip II
Curent maxim continuu de încărcare/descărcare	40 A
Putere maximă de încărcare cu 1 modul	2,5 kW
Putere maximă de descărcare cu 1 modul	2,5 kW
Putere maximă de încărcare cu 2-4 module	8 kW
Putere maximă de descărcare cu 2-4 module	8 kW
Tensiune nominală a rețelei	1/N/PE, 230 V
Frecvență nominală a rețelei	50/60 Hz
Curent nominal continuu către rețea	34,8 A
Putere activă nominală către rețea	8000 W
Putere aparentă maximă către rețea	8000 VA
Curent maxim continuu din rețea	52,2 A
Putere activă nominală din rețea	12000 W
Putere aparentă maximă din rețea	12000 VA
Interval factor de putere	-0,8...+0,8
Distorsiune armonică de curent (THDi)	< 3 %
Tensiune nominală (back-up)	1/N/PE, 230 V
Frecvență nominală de ieșire (back-up)	50/60 Hz
Curent maxim continuu (back-up)	34,8 A
Putere aparentă maximă (back-up)	8000 VA
Putere de vârf în regim izolat (60 s)	9600 VA
Timp de comutare rețea / back-up	≤ 10 ms
Distorsiune armonică de tensiune (THDv)	< 3 %
Randament maxim	98 %
Randament european	97,5 %
Protecții	Anti-islanding, AFCI 2.0 (IEC 63027), monitorizarea rezistenței de izolație, monitorizarea curentului rezidual, protecție la supracurent, scurtcircuit și supratensiune pe ieșire, separator DC, protecție la inversarea polarității DC, protecție la supratensiune PV, protecție la supratensiuni DC/AC tip II
Dimensiuni sistem complet, L x Î x A (1 / 2 / 3 / 4 module)	540 x 665 / 835 / 1005 / 1175 x 350 mm
Greutate sistem complet (1 / 2 / 3 / 4 module)	77 / 116 / 155 / 194 kg
Topologie	Fără transformator
Temperatură de funcționare	-10...55 °C (peste 45 °C puterea se reduce)
Umiditate relativă de funcționare	0-100 %
Altitudine	Peste 2000 m puterea se reduce
Nivel de zgomot (1 m)	< 30 dB
Clasă de protecție	I
Categorie de supratensiune	DC II / AC III
Grad de protecție	IP65
Rezistență la ceață salină	C5-M
Răcire	Naturală
Consum în standby (noaptea)	< 15 W
Comunicație	Wi-Fi, Bluetooth
Afișaj	LED
Oprire de urgență (EPO)	Montată
Funcționare în paralel	Până la 6 unități
Standarde și conformitate	VDE-AR-N 4105, EN 50549-1, EN 50549-10, IEC 62109-1, IEC 62109-2, IEC 62619, IEC 62477-1, UN 38.3, VDE-AR-E 2510-50, CEI 0-21, G98, G99

Fișă tehnică

Referință: FH3X8K-HY-1P
Cod MPN: FH3X8K-HY-1P
Tip produs: Invertor
Tip invertor: Hibrid (cu MPPT integrat)
Faze: Monofazat
Clasă de putere: 6-10 kW
Putere continuă de ieșire (W, 25 °C): 8000 W
Putere de vârf: 9600 VA, 60 s
Randament maxim: 98 %
Consum fără sarcină: sub 15 W
Tensiune baterie: HV (înaltă tensiune)
Curent maxim de încărcare: 40 A
Tensiune maximă de intrare panouri: 600 V
Curent maxim de scurtcircuit PV: 25 A
Număr de MPPT: 3
Domeniu de tensiune MPPT: 80-550 V
Tensiune de ieșire AC: 230 V
Frecvență de ieșire: 50/60 Hz
Curent maxim de intrare AC: 52,2 A
Funcționare în paralel: Da
Interfețe de comunicație: Bluetooth
Wi-Fi
Protecții: Anti-islanding, AFCI 2.0 (IEC 63027), monitorizarea rezistenței de izolație, monitorizarea curentului rezidual, protecție la supracurent, scurtcircuit și supratensiune pe ieșire, separator DC, protecție la inversarea polarității DC
Dimensiuni (înălțime x lățime x adâncime): 495 x 540 x 350 mm
Greutate: 38 kg
Grad de protecție (IP): IP65
Temperatură de funcționare: -10 ... 55 °C
Umiditate relativă maximă: 100 %
Standarde și conformitate: VDE-AR-N 4105, EN 50549-1, EN 50549-10, IEC 62109-1, IEC 62109-2, IEC 62619, IEC 62477-1, UN 38.3, VDE-AR-E 2510-50, CEI 0-21, G98, G99

Datele tehnice au fost preluate de noi din fișa tehnică a producătorului și pot conține erori de transcriere. Pentru acuratețe 100 %, consultați fișa tehnică atașată.
