PWS1-1725KTL-H-EX este un convertor de putere bidirecțional Sinexcel modular, de la 215 kVA (1 modul) la 1725 kVA (8 module), cu ieșire trifilară de 690 V c.a., tensiune c.c. de 1000-1500 V, randament maxim de 98,5 %, grad de protecție IP54 și răcire cu aer. Comunică prin RS485, Ethernet și CAN, cu protocoalele Modbus TCP/RTU, IEC104 și IEC61850.

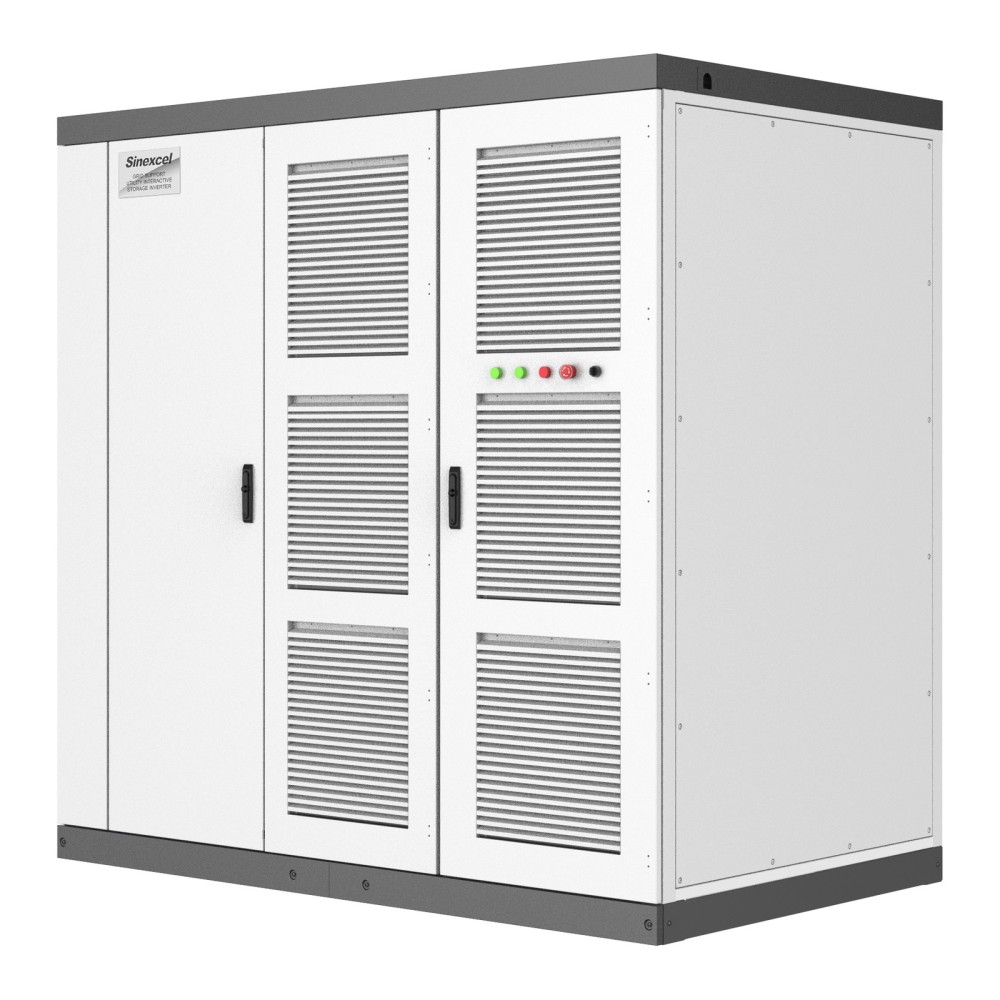

PWS1-1725KTL-H-EX este un convertor de putere bidirecțional (PCS) modular Sinexcel pentru sisteme de stocare a energiei, cu 1-8 module și o putere aparentă nominală între 215 și 1725 kVA. Se conectează direct la rețeaua de 690 V c.a. și lucrează cu o tensiune de baterie de 1000-1500 V c.c., într-un dulap exterior NEMA 3R cu răcire cu aer.
Fiecare modul oferă 215 kVA, iar curentul maxim c.c. este de 201 A pe modul, ajungând la 1612 A cu 8 module. Tensiunea c.c. este de 1000-1500 V la încărcare cu putere maximă și de 1070-1500 V la descărcare cu putere maximă. Factorul de putere este reglabil de la 0,9 capacitiv la 0,9 inductiv, iar distorsiunea armonică THDi este de 3 %.
Fișa tehnică indică un timp de răspuns sub 20 ms, funcții de sprijin al rețelei integrate și strategii automate de peak shaving și deplasare a sarcinii. Temperatura de funcționare este de -20 ... 60 °C, cu declasare peste 45 °C, iar altitudinea maximă este de 3000 m.
| Putere aparentă nominală | 215 / 431 / 646 / 862 / 1078 / 1293 / 1509 / 1725 kVA (1-8 module) |
|---|---|
| Număr de module de putere | 1-8 |
| Conexiune c.a. | Trifazat, trei fire (3P3W) |
| Tensiune nominală de ieșire c.a. | 690 V (-15 % ... +10 %) |
| Frecvență nominală de ieșire | 50/60 Hz (-5 ... +5 Hz) |
| Distorsiune armonică THDi | 3 % |
| Factor de putere | 0,9 capacitiv ... 0,9 inductiv |
| Tensiune c.c. la încărcare la putere maximă | 1000-1500 V |
| Tensiune c.c. la descărcare la putere maximă | 1070-1500 V |
| Curent maxim c.c. pe ramură | 201 A pe modul; 1612 A cu 8 module |
| Randament maxim | 98,5 % (cu sursă auxiliară) |
| Timp de răspuns | <20 ms |
| Grad de protecție | IP54 (NEMA 3R, exterior) |
| Temperatură de funcționare | -20 ... 60 °C (declasare peste 45 °C) |
| Sistem de răcire | Răcire cu aer |
| Umiditate relativă | 0-95 %, fără condens |
| Altitudine maximă | 3000 m (declasare peste 3000 m) |
| Comunicație | RS485, Ethernet, CAN |
| Protocoale | Modbus TCP/RTU, IEC104, IEC61850 |
| Certificări | EN 50549-2, VDE 4110, VDE 4120, G99, IEC 62477, IEC 61000, IEC 62109 |
| Dimensiuni (L x A x Î) | 2200 x 1300 x 2160 mm |
| Greutate | 1549 kg (1 modul) ... 2200 kg (8 module) |
Datele tehnice au fost preluate de noi din fișa tehnică a producătorului și pot conține erori de transcriere. Pentru acuratețe 100 %, consultați fișa tehnică atașată.
