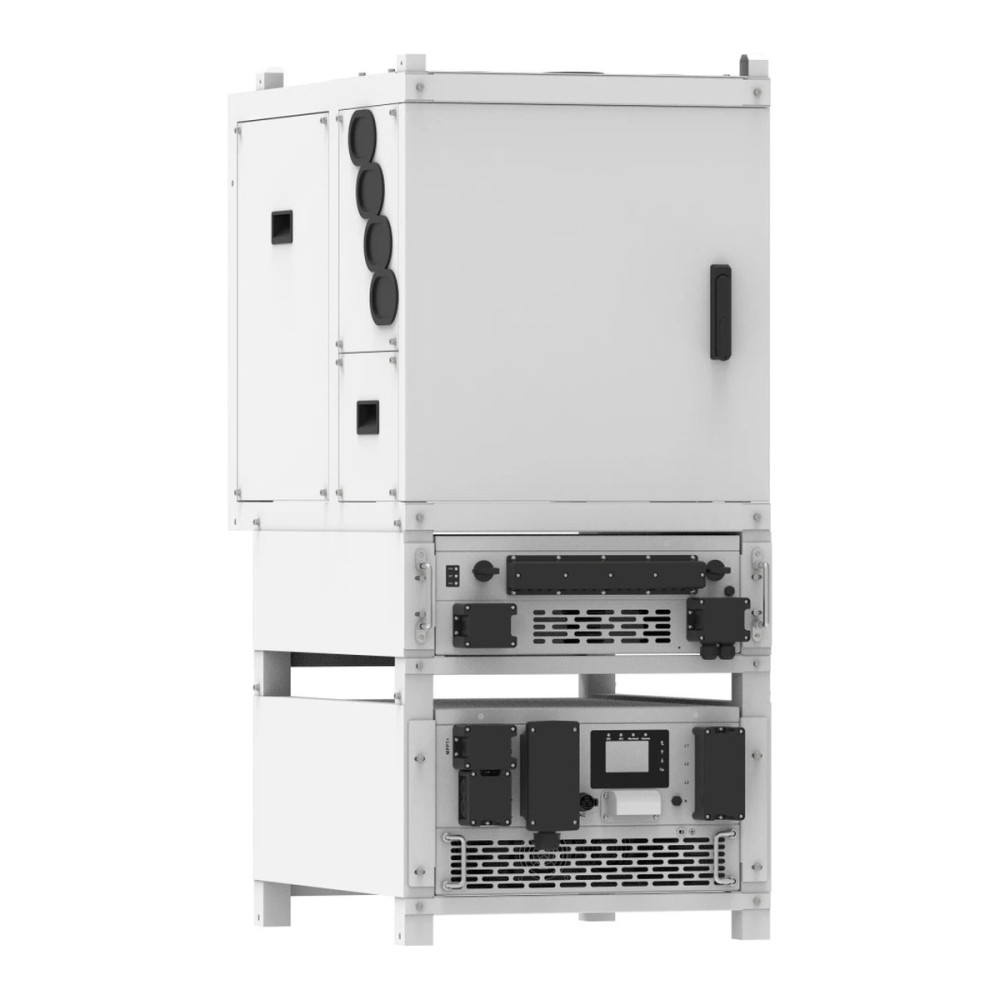

125 kW invertor PCS Deye, trifazat, HV, SUN-125K-PCS01HP3

125 kW invertor PCS Deye, trifazat, HV, SUN-125K-PCS01HP3

27.519 lei Cu TVA

22.743 lei fără TVA

Sunteți instalator? Prețuri dedicate pentru instalatori

SUN-125K-PCS01HP3 este un modul PCS trifazat de 125 kW cu intrare pentru baterii litiu-ion de 630-1000 V, curent maxim de încărcare și descărcare 200 A, randament maxim 98,5 % și grad de protecție IP65. Susține puterea de vârf de 200 % din puterea nominală timp de 15 s și are EMS integrat. Pentru sisteme comerciale și industriale de până la 2,5 MW.

Referință SUN-125K-PCS01HP3

Drepturile dumneavoastră privind garanția legală

Garanția legală

Notificarea armonizată a UE privind garanția legală de conformitate

Mai multe informații: europa.eu/youreurope/garanții
Deschideți notificarea la dimensiune completă

SUN-125K-PCS01HP3 - Invertor PCS trifazat 125 kW pentru baterii HV

SUN-125K-PCS01HP3 este un modul PCS trifazat de 125 kW pentru sistemele comerciale și industriale Deye de stocare a energiei, cu intrare pentru baterii litiu-ion de înaltă tensiune (630-1000 V). Se asociază cu modulul MPPT, modulul STS și sistemul BOS-B Pro-A3, iar mai multe unități pot forma un sistem de până la 2,5 MW.

Caracteristici principale:

  • Putere nominală: 125 kW, trifazat
  • Domeniu tensiune baterie: 630-1000 V
  • Curent încărcare/descărcare: 200 A
  • Randament maxim: 98,5 %
  • Putere de vârf: 200 % din nominal, 15 s
  • Funcționare în paralel: până la 20 de unități
  • Grad de protecție: IP65

Ieșirea c.a. este trifazată (3L+N+PE, 220/380 V sau 230/400 V), cu curent nominal de 189,4/181,2 A și curent maxim de 189,4/181,2 A. Randamentul european este de 97,8 %. Aparatul nu are intrare fotovoltaică: puterea PV se adaugă prin modulul SUN-MPPT-L01-EU-AM8.

Modulul integrează funcțiile zero-export și încărcare/descărcare pe intervale orare, fără a necesita un EMS suplimentar. Comunică prin Wi-Fi, RS485, CAN și contor și are afișaj LCD. O unitate STS poate conecta patru module PCS de 125 kW, iar cinci unități STS în paralel pot susține douăzeci de module PCS de 125 kW, adică un sistem de 2,5 MW.

Un PCS poate susține până la 16 rafturi de baterii în paralel. Funcționează între -40 și 60 °C, cu declasare peste 45 °C, până la altitudinea de 4000 m, și are carcasa IP65 (modul PCS), la un nivel de zgomot sub 75 dB.

Specificații tehnice

Tip baterieLitiu-ion
Domeniu de tensiune a bateriei630-1000 V
Curent maxim de încărcare200 A
Curent maxim de descărcare200 A
Strategie de încărcare pentru baterii litiu-ionAutoadaptare la BMS
Număr de intrări pentru baterie1
Domeniu de tensiune de intrare c.c.630-1000 V
Curent maxim de intrare c.c.200 A
Putere activă nominală c.a. (intrare/ieșire)125 kW
Putere aparentă maximă c.a. (intrare/ieșire)125 kVA
Curent nominal c.a. (intrare/ieșire)189,4/181,2 A
Curent maxim c.a. (intrare/ieșire)189,4/181,2 A
Tensiune nominală de intrare/ieșire (interval)220/380 V, 230/400 V, 0,85Un-1,1Un
Formă de conectare la rețea3L+N+PE
Frecvență nominală de intrare/ieșire (interval)50 Hz/45-55 Hz, 60 Hz/55-65 Hz
Interval de reglare a factorului de putere-1 ... 1
Distorsiune armonică totală de curent THDi<3 % (din puterea nominală)
Injecție de curent continuu<0,5 % In
Randament maxim98,5 %
Randament european97,8 %
Protecții integrateSupracurent la ieșire c.a., supratensiune la ieșire c.a., scurtcircuit la ieșire c.a., protecție termică, anti-insularizare, detecție impedanță de izolație, detecție curent rezidual
Nivel de protecție la supratensiuniTIP II (c.c.), TIP II (c.a.)
AfișajLCD
Interfață de comunicațieWi-Fi, RS485, CAN, contor
Temperatură de funcționare-40 ... 60 °C, declasare peste 45 °C
Umiditate relativă admisă0-95 %
Altitudine maximă4000 m
Zgomot<75 dB
Grad de protecție (IP)IP65 (modul PCS)
Dimensiuni (lățime x înălțime x adâncime)543 x 310 x 775 mm (fără conectori și suporturi)
Greutate81,86 kg
TopologieNeizolat
Categorie de supratensiuneOVC II (c.c.), OVC III (c.a.)
Tip de răcireRăcire inteligentă cu aer
Norme de conectare la rețeaIEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105
Standard de siguranță și CEMIEC/EN 62477-1

Fișă tehnică

Referință
SUN-125K-PCS01HP3
Cod MPN
SUN-125K-PCS01HP3
Tip produs
Invertor
Tip invertor
Invertor-încărcător
Faze
Trifazat
Clasă de putere
20+ kW
Putere continuă de ieșire (W, 25 °C)
125000 W
Putere de vârf
250000 W, 15 s
Randament maxim
98,5 %
Tensiune baterie
HV (înaltă tensiune)
Domeniu tensiune de intrare DC
630-1000 V
Curent maxim de încărcare
200 A
Tensiune de ieșire AC
220/380 V, 230/400 V
Frecvență de ieșire
50/60 Hz
Curent maxim de intrare AC
189,4 A
Funcționare în paralel
Da
Interfețe de comunicație
CAN-bus
RS485
Wi-Fi
Protecții
Supracurent c.a., supratensiune c.a., scurtcircuit c.a., protecție termică, anti-insularizare, impedanță de izolație, curent rezidual
Dimensiuni (înălțime x lățime x adâncime)
310 x 543 x 775 mm
Greutate
81,86 kg
Grad de protecție (IP)
IP65
Temperatură de funcționare
-40 ... 60 °C
Umiditate relativă maximă
95 %
Standarde și conformitate
IEC/EN 62477-1

Datele tehnice au fost preluate de noi din fișa tehnică a producătorului și pot conține erori de transcriere. Pentru acuratețe 100 %, consultați fișa tehnică atașată.
