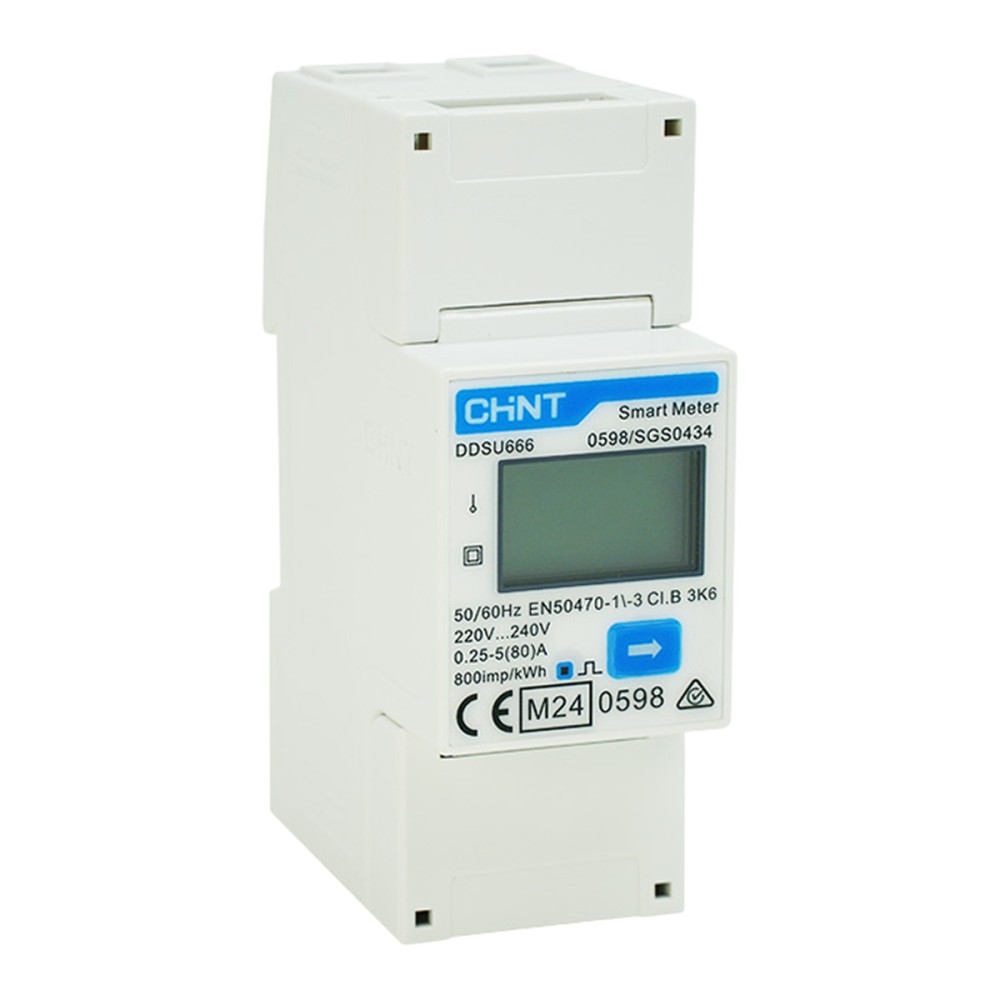

DDSU666 este un contor de energie CHINT monofazat (1P2W), cu măsurare directă, până la 80 A. Măsoară energia activă și reactivă în ambele sensuri, are clasa de precizie B (1,0), curent de 0,25-5(80) A și comunică prin RS485 Modbus-RTU. Se montează pe șină DIN și se folosește pentru limitarea injecției și pentru monitorizarea consumului.
DDSU666 este un contor de energie inteligent CHINT monofazat (1P2W), pentru montaj pe șină DIN, cu măsurare directă, până la 80 A. Măsoară energia activă și reactivă importată și exportată, comunică prin RS485 Modbus-RTU și are afișaj LCD.
Manualele SOFAR ale invertoarelor hibride HYD LS1 prezintă contorul DDSU666 montat pe șină DIN, în varianta cu transformator de curent.
Contorul se conectează direct în circuitul măsurat, fără transformatoare de curent externe; curentul maxim este de 80 A.
Contorul măsoară energia și puterea (kW, kvar, kVA), curentul, tensiunea, frecvența și factorul de putere. Viteza de comunicație RS485 se poate seta între 1200 și 19200 bps (implicit 9600 bps); funcționează la temperaturi de -25 la 55 °C, în clasa de protecție IP20.
| Producător | CHINT |
|---|---|
| Model | DDSU666 |
| Tip | Contor de energie inteligent monofazat |
| Tip de conectare | 1P2W |
| Măsurare | directă |
| Domeniu de curent | 0,25-5(80) A |
| Clasă de precizie | Clasa B (1,0) |
| Constantă | 800 imp/kWh |
| Tensiune nominală | 220 V ... 240 V |
| Domeniu de funcționare (tensiune) | 0,9 Un ... 1,1 Un |
| Frecvență | 50 Hz sau 60 Hz |
| Comunicație | RS485, Modbus-RTU |
| Viteză de comunicație | 1200, 2400, 4800, 9600 (implicit), 19200 bps |
| Valori măsurate | energie activă și reactivă import/export (kWh, kvarh), putere instantanee (kW, kvar, kVA), curent, tensiune, frecvență, factor de putere |
| Afișaj | 6 caractere cu 7 segmente, cifre de 5,9 x 12,4 mm |
| Ieșire de impulsuri | indicator LED de impulsuri |
| Conformitate | EN 50470-1/-3, certificat MID B+D |
| Temperatură de funcționare | -25 ... 55 °C |
| Temperatură de depozitare | -35 ... 70 °C |
| Umiditate relativă maximă | 95 %, fără condens |
| Grad de protecție (IP) | IP20 |
| Montaj | șină DIN |
| Dimensiuni (înălțime x lățime x adâncime) | 100 x 36 x 65,5 mm |
| Greutate | 0,22 kg (aprox.) |
Datele tehnice au fost preluate de noi din fișa tehnică a producătorului și pot conține erori de transcriere. Pentru acuratețe 100 %, consultați fișa tehnică atașată.
