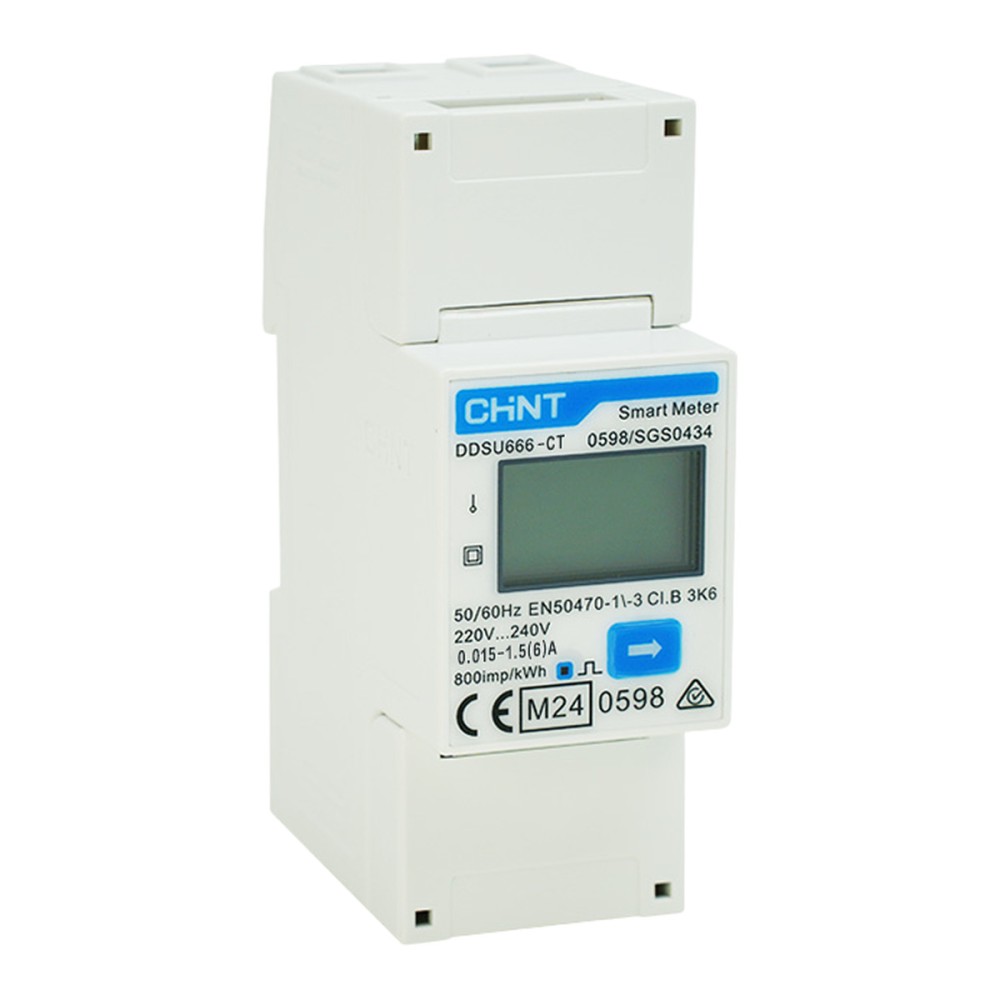

DDSU666-CT este un contor de energie CHINT monofazat (1P2W), cu transformatoare de curent externe. Măsoară energia activă și reactivă în ambele sensuri, are clasa de precizie C (0,5S), curent de 0,015-1,5(6) A și comunică prin RS485 Modbus-RTU. Se montează pe șină DIN și se folosește pentru limitarea injecției și pentru monitorizarea consumului.
DDSU666-CT este un contor de energie inteligent CHINT monofazat (1P2W), pentru montaj pe șină DIN, cu transformatoare de curent externe. Măsoară energia activă și reactivă importată și exportată, comunică prin RS485 Modbus-RTU și are afișaj LCD.
Manualele SOFAR ale invertoarelor hibride HYD LS1 prezintă contorul DDSU666 montat pe șină DIN, în varianta cu transformator de curent.
Se conectează la transformatoare de curent externe, care nu fac parte din produs; raportul transformatoarelor se setează în contor și în aplicația de monitorizare.
Contorul măsoară energia și puterea (kW, kvar, kVA), curentul, tensiunea, frecvența și factorul de putere. Viteza de comunicație RS485 se poate seta între 1200 și 19200 bps (implicit 9600 bps); funcționează la temperaturi de -25 la 55 °C, în clasa de protecție IP20.
| Producător | CHINT |
|---|---|
| Model | DDSU666-CT |
| Tip | Contor de energie inteligent monofazat |
| Tip de conectare | 1P2W |
| Măsurare | prin transformatoare de curent externe |
| Domeniu de curent | 0,015-1,5(6) A |
| Clasă de precizie | Clasa C (0,5S) |
| Constantă | 6400 imp/kWh |
| Tensiune nominală | 220 V ... 240 V |
| Domeniu de funcționare (tensiune) | 0,9 Un ... 1,1 Un |
| Frecvență | 50 Hz sau 60 Hz |
| Comunicație | RS485, Modbus-RTU |
| Viteză de comunicație | 1200, 2400, 4800, 9600 (implicit), 19200 bps |
| Valori măsurate | energie activă și reactivă import/export (kWh, kvarh), putere instantanee (kW, kvar, kVA), curent, tensiune, frecvență, factor de putere |
| Afișaj | 6 caractere cu 7 segmente, cifre de 5,9 x 12,4 mm |
| Ieșire de impulsuri | indicator LED de impulsuri |
| Conformitate | EN 50470-1/-3, certificat MID B+D |
| Temperatură de funcționare | -25 ... 55 °C |
| Temperatură de depozitare | -35 ... 70 °C |
| Umiditate relativă maximă | 95 %, fără condens |
| Grad de protecție (IP) | IP20 |
| Montaj | șină DIN |
| Dimensiuni (înălțime x lățime x adâncime) | 100 x 36 x 65,5 mm |
| Greutate | 0,22 kg (aprox.) |
