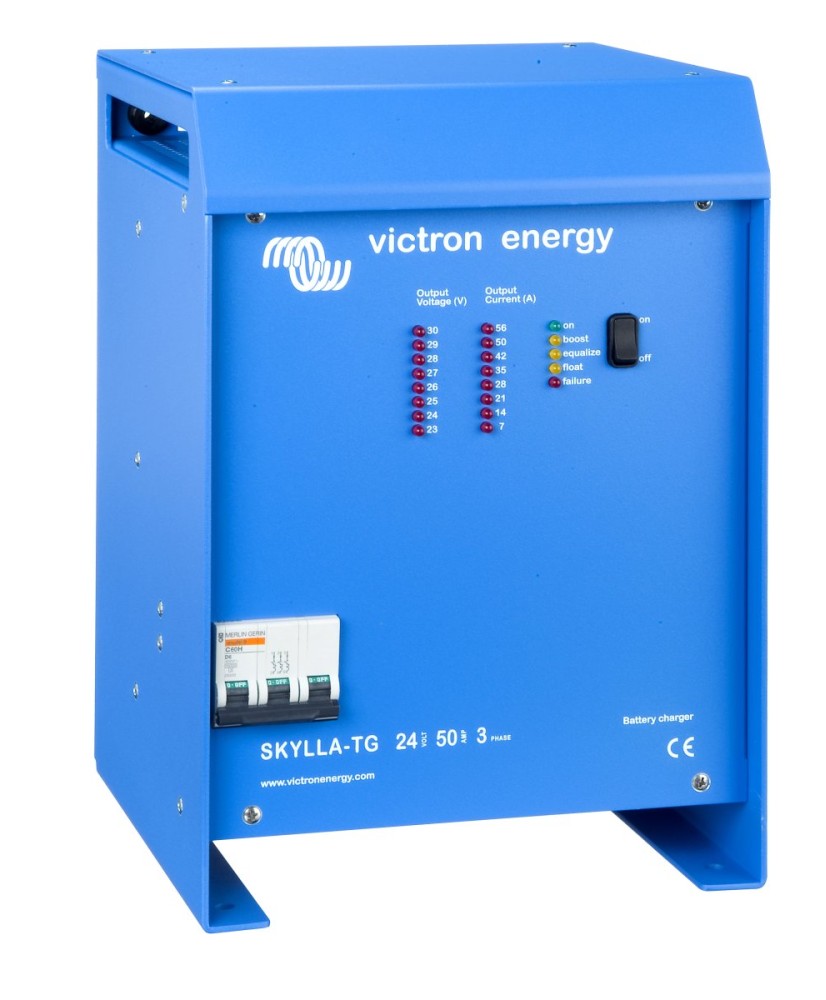

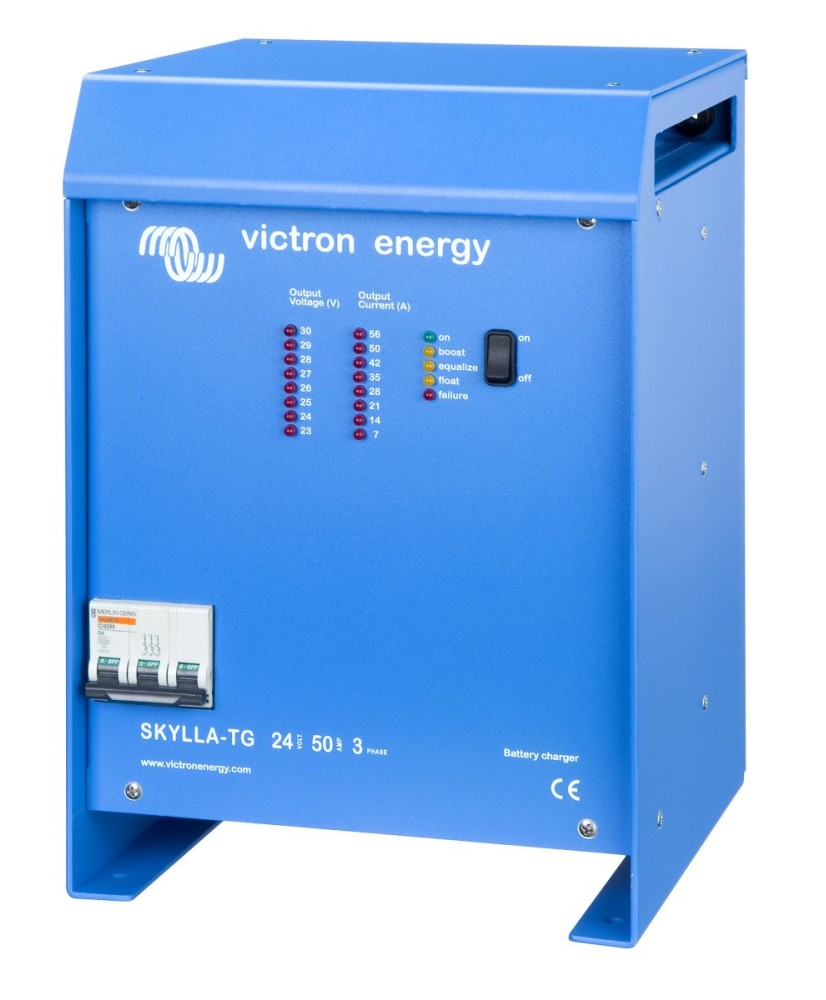

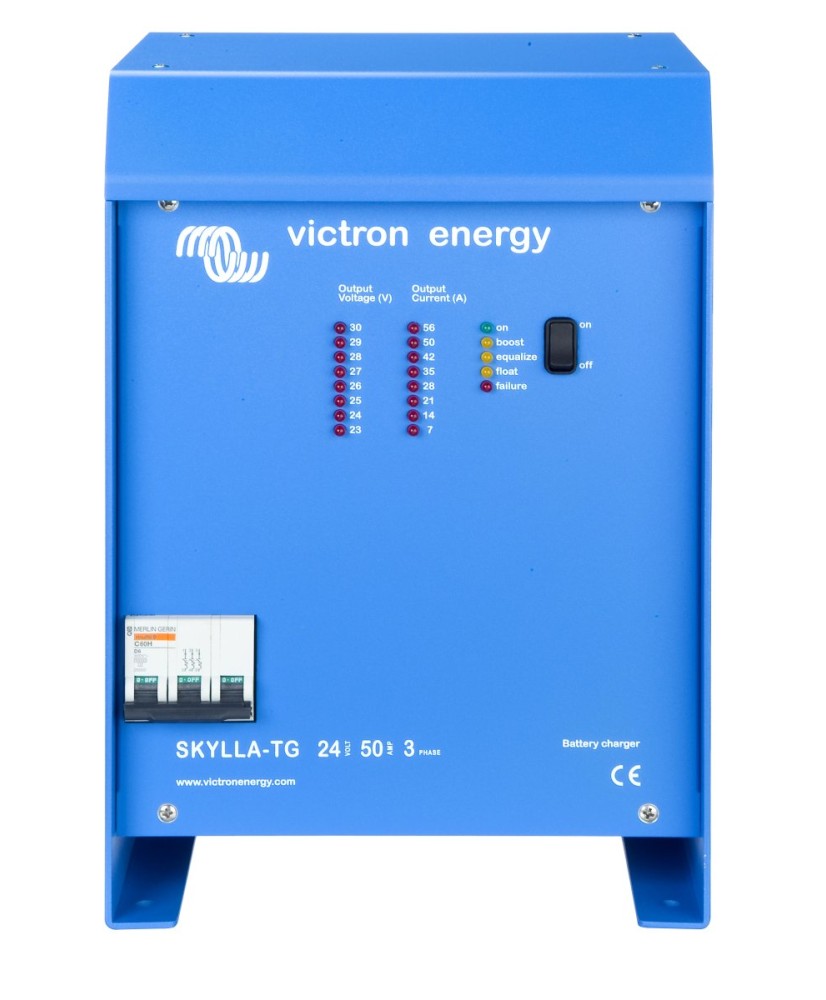

Skylla-TG 24/50(1+1) trifazat 400V - Încărcător de baterii 24V 50A
Skylla-TG 24/50(1+1) trifazat 400V este un încărcător de baterii de 24 V cu un curent nominal de 50 A, alimentat trifazat la 3 x 400 V. Are o ieșire principală și o ieșire de 4 A pentru bateria de pornire, algoritm IUoU în trei etape și senzor de temperatură inclus. Este destinat instalațiilor cu rețea trifazată și băncilor de baterii de 250-500 Ah.
Caracteristici principale:
- Tensiune baterie: 24 V
- Curent de încărcare: 50 A
- Intrare AC: 3 x 400 V (320-450 V)
- Ieșiri de încărcare: 1 principală + 1 de 4 A (pornire)
- Algoritm de încărcare: IUoU, trei etape
- Capacitate recomandată: 250-500 Ah
O ieșire nominală maximă și o ieșire de 4 A. Tensiunea de încărcare poate reglată precis pentru a se potrivi cu orice sistem de baterii. Tensiunea de intrare este de 230V la 50/60HZ. Tensiunea de încărcare poate fi măsurată direct la bornele bateriei, pentru a compensa pierderile de tensiune provocate de rezistența cablului. Un senzor extern permite măsurarea temperaturii bateriei și compensează corespunzător tensiunea de încărcare.
Specificații tehnice
| Tensiune nominală baterie | 24 V |
|---|
| Curent nominal de încărcare | 50 A |
|---|
| Tensiune de intrare AC | 3 x 400V |
|---|
| Domeniu de tensiune la intrarea AC | 320 … 450 V |
|---|
| Tensiune de intrare AC (clasă) | 3 x 400 V |
|---|
| Domeniu de frecvență la intrarea AC | 45 … 65 Hz |
|---|
| Număr de ieșiri de încărcare | 2 |
|---|
| Factor de putere | 1 |
|---|
| Tensiune de încărcare în absorbție | 28,5 V |
|---|
| Tensiune de încărcare float | 26,5 V |
|---|
| Curent de încărcare baterie de pornire | 4 A |
|---|
| Algoritm de încărcare | IUoU, încărcare în trei etape |
|---|
| Capacitate recomandată a bateriei | 250 … 500 Ah |
|---|
| Senzor de temperatură | Inclus |
|---|
| Programabil | Setările pot fi modificate prin comutatoare DIP și potențiometre |
|---|
| Poate fi folosit ca sursă de alimentare | Da |
|---|
| Alarmă la distanță | Contacte fără potențial 60V / 1A (1x NO și 1x NC) |
|---|
| Răcire forțată | Da |
|---|
| Protecții | Scurtcircuit la ieșire, Tensiune ridicată a bateriei, Supratemperatură, Polaritate inversă baterie |
|---|
| Domeniu temperatură de funcționare | -40 … 50 °C |
|---|
| Umiditate maximă | 95 % |
|---|
| Material | Aluminiu |
|---|
| Culoare | Albastru (RAL 5012) |
|---|
| Grad de protecție | IP21 |
|---|
| Greutate | 13 kg |
|---|
| Înălțime | 365 mm |
|---|
| Lățime | 250 mm |
|---|
| Adâncime | 257 mm |
|---|
| Borne de conectare AC | clemă cu șurub 2,5 mm² (AWG 6) |
|---|
| Borne de conectare baterie | M8 bolts |
|---|
| Siguranță | EN-IEC 60335-1, EN-IEC 60335-2-29 |
|---|
| Emisie | EN 55014-2, EN-IEC 61000-3-3 |
|---|
| Imunitate | EN 55014-2, EN-IEC 61000-3-3 |
|---|
