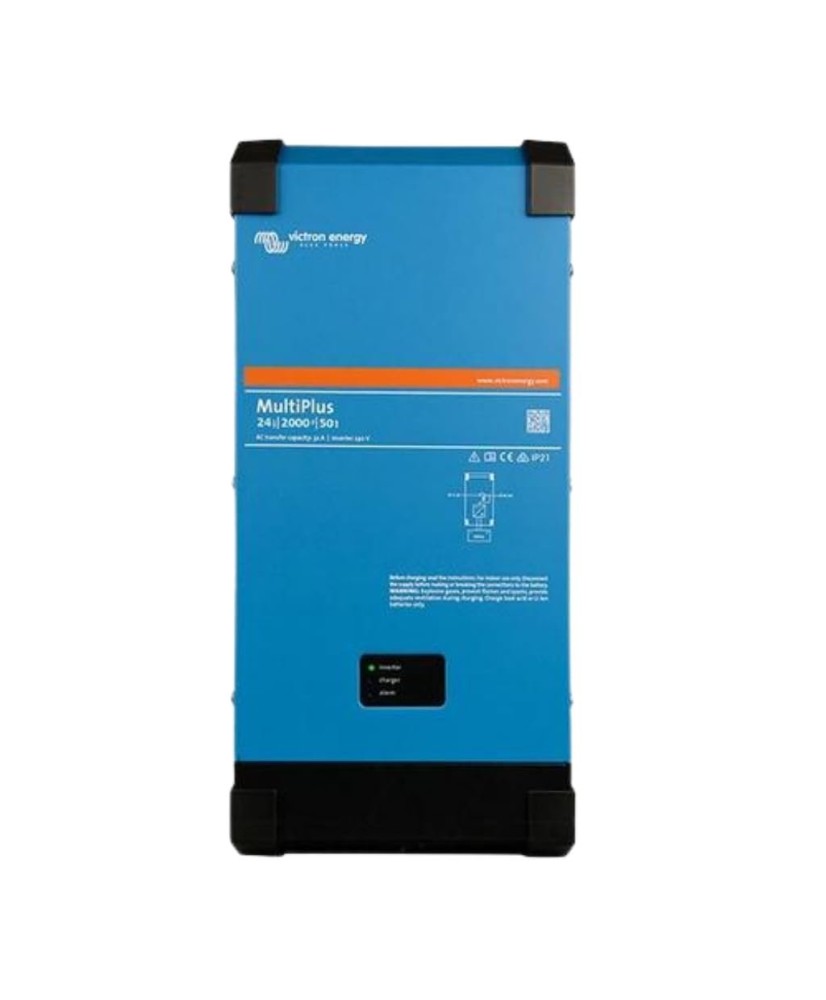

MultiPlus 24/2000/50-32 230V VE.Bus - Invertor/încărcător 24V PowerAssist
MultiPlus 24/2000/50-32 230V VE.Bus este un invertor/încărcător care reunește într-o singură carcasă un invertor cu undă sinusoidală pură și un încărcător adaptiv pentru baterii de 24V. Furnizează 1600 W putere continuă, încarcă bateriile cu până la 50 A, iar tehnologia PowerAssist suplimentează puterea rețelei sau a generatorului; unitățile pot funcționa în paralel sau trifazat.
Caracteristici principale:
- Tensiune baterie: 24 V (19-33 V)
- Putere continuă: 1600 W / 2000 VA la 25 °C, vârf 3500 W
- Curent de încărcare: 50 A, algoritm adaptiv în 4 etape
- Releu de transfer: 32 A
- Randament maxim: 94 %
- Consum în gol: 9 W, doar 3 W în modul Search
Multiplus, după cum o sugerează și numele, este o combinație dintre un invertor și un încărcător, într-un pachet elegant. Printre multele sale caracteristici se numără un invertor cu undă sinusiodală pură, încărcare ajustabilă, tehnologie hibrid PowerAssist, plus caracteristici de integrare cu sisteme multiple.
Specificații tehnice
| Tensiune nominală baterie | 24 V |
|---|
| PowerControl | Da |
|---|
| PowerAssist | Da |
|---|
| Funcționare în paralel | Da |
|---|
| Funcționare trifazată | Da |
|---|
| Număr de intrări AC | 1 |
|---|
| Curent nominal comutator de transfer | 32 A |
|---|
| Domeniu de tensiune la intrarea DC | 19 … 33 VDC |
|---|
| Tensiune de ieșire AC | 230 VAC |
|---|
| Frecvență de ieșire AC | 50 Hz |
|---|
| Putere continuă de ieșire la 25 °C (VA) | 2000 VA |
|---|
| Putere continuă de ieșire la 25 °C (W) | 1600 W |
|---|
| Putere continuă de ieșire la 40 °C | 1400 W |
|---|
| Putere continuă de ieșire la 65 °C | 1000 W |
|---|
| Putere de vârf | 3500 W |
|---|
| Eficiență maximă | 94 % |
|---|
| Consum fără sarcină | 9 W |
|---|
| Consum fără sarcină în modul căutare | 3 W |
|---|
| Domeniu de tensiune la intrarea AC | 187 … 265 VAC |
|---|
| Domeniu de frecvență la intrarea AC | 45 … 65 Hz |
|---|
| Tensiune de încărcare în absorbție | 28,8 VDC |
|---|
| Tensiune de încărcare float | 27,6 VDC |
|---|
| Tensiune de încărcare în modul stocare | 26,4 VDC |
|---|
| Algoritm de încărcare | Adaptiv, în 4 etape |
|---|
| Curent maxim de încărcare a bateriei | 50 A |
|---|
| Senzor de temperatură | Inclus |
|---|
| Număr de ieșiri AC | 1 |
|---|
| Releu programabil | Valori nominale AC: 230V / 4A, valori nominale DC: 4A până la 35VDC și 1A până la 60VDC |
|---|
| Protecții | Scurtcircuit la ieșire, Suprasarcină, Tensiune ridicată a bateriei, Tensiune scăzută a bateriei, Supratemperatură, Tensiune AC la ieșirea invertorului, Riplu DC excesiv |
|---|
| Port de comunicație | VE.Bus |
|---|
| Port de comunicație de uz general | Nu |
|---|
| Bornă de comandă la distanță | Pornit / Oprit |
|---|
| Programabil prin comutatoare DIP | Da |
|---|
| Programabil prin computer | Da |
|---|
| Domeniu temperatură de funcționare | -40 … 65 °C |
|---|
| Răcire asistată de ventilator | Da |
|---|
| Umiditate maximă | 95 % |
|---|
| Altitudine maximă | 2000 m |
|---|
| Borne de conectare AC | Terminale cu șurub |
|---|
| Borne de conectare baterie | M8 bolts |
|---|
| Tip bornă remote | Terminal cu șurub bipolar |
|---|
| Bornă releu | Terminal cu șurub tripolar |
|---|
| Tip bornă VE.Bus | Două terminale RJ45 |
|---|
| Material | Oțel |
|---|
| Culoare | Albastru (RAL 5012) |
|---|
| Grad de protecție | IP21 |
|---|
| Greutate | 15,5 kg |
|---|
| Înălțime | 506 mm |
|---|
| Lățime | 236 mm |
|---|
| Adâncime | 147 mm |
|---|
| Siguranță | EN-IEC 60335-1, EN-IEC 60335-2-29, EN-IEC 62109-1 |
|---|
| Emisie și imunitate | EN 55014-1, EN 55014-2, EN-IEC 61000-3-2, EN-IEC 61000-3-3, EN-IEC 61000-6-1, EN-IEC 61000-6-2, EN-IEC 61000-6-3 |
|---|
| Directivă auto | ECE R10-4 |
|---|
