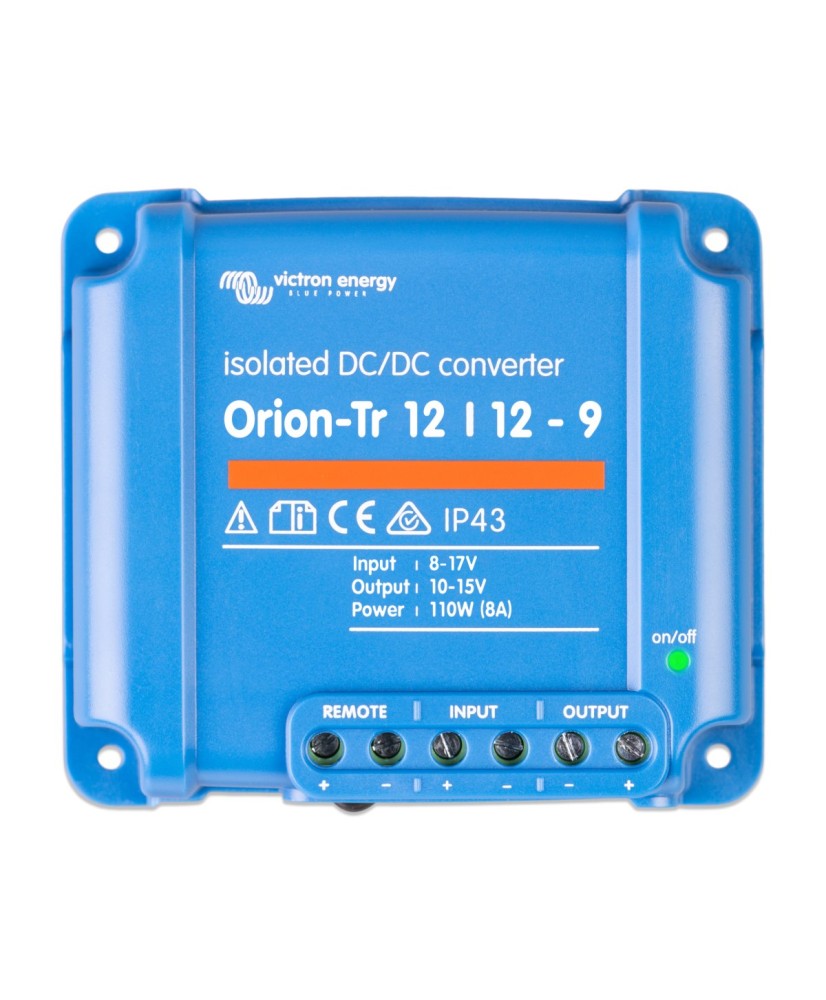

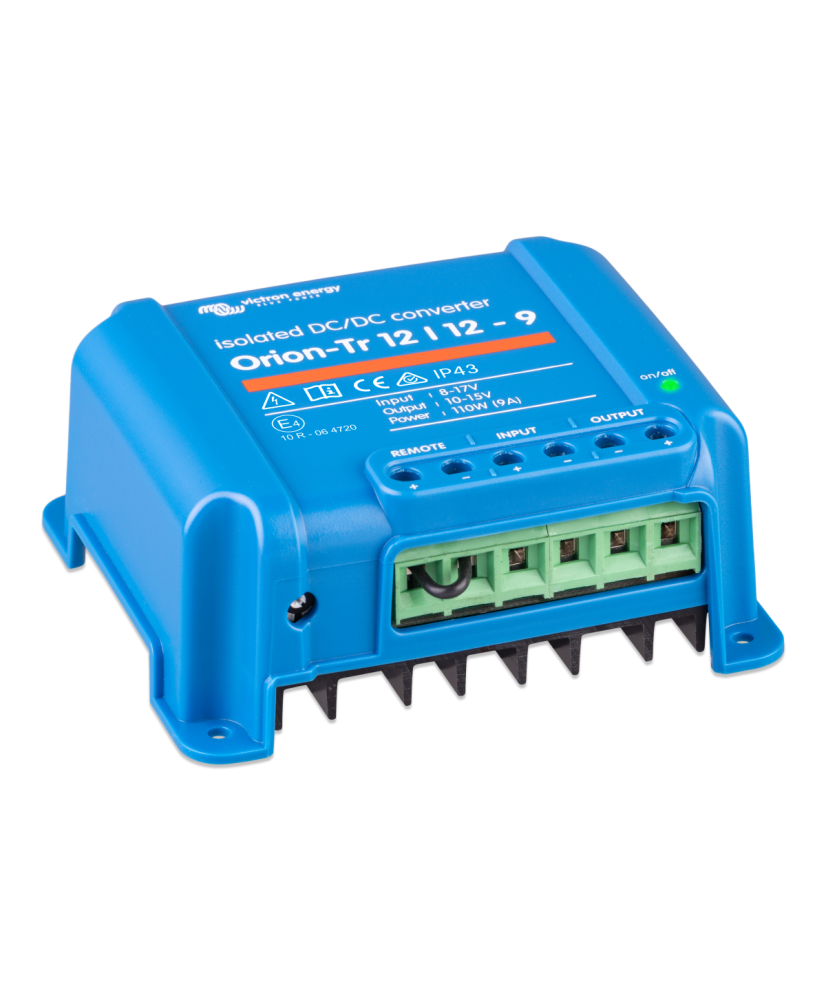

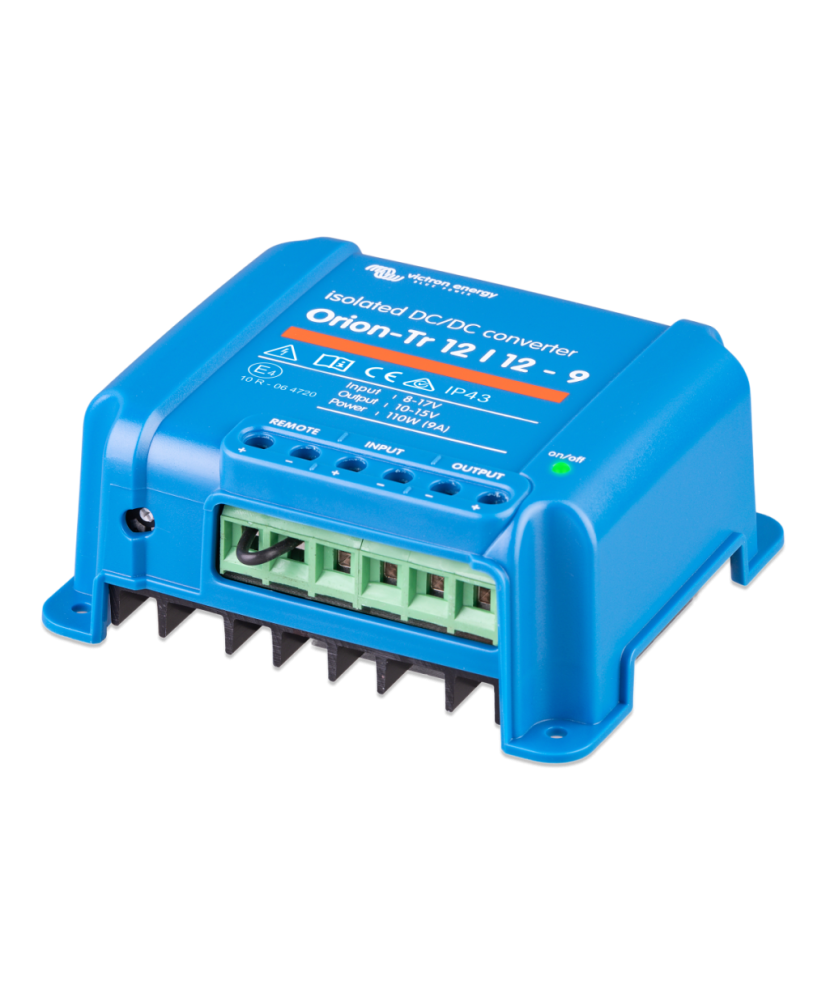

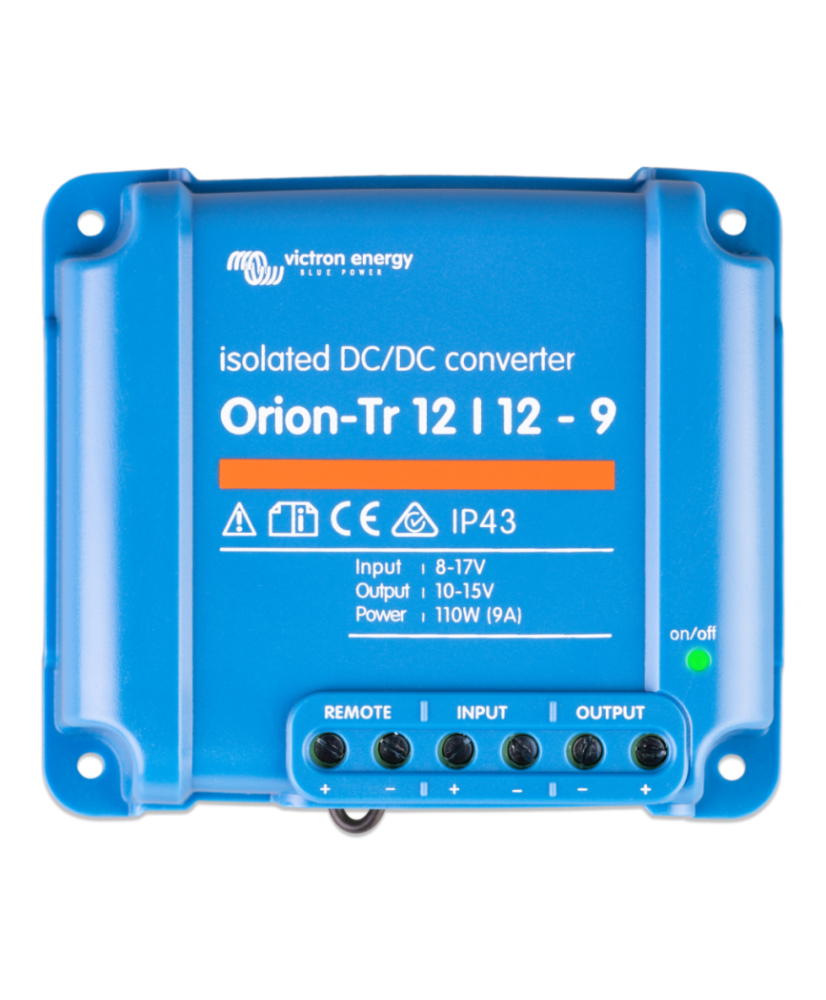

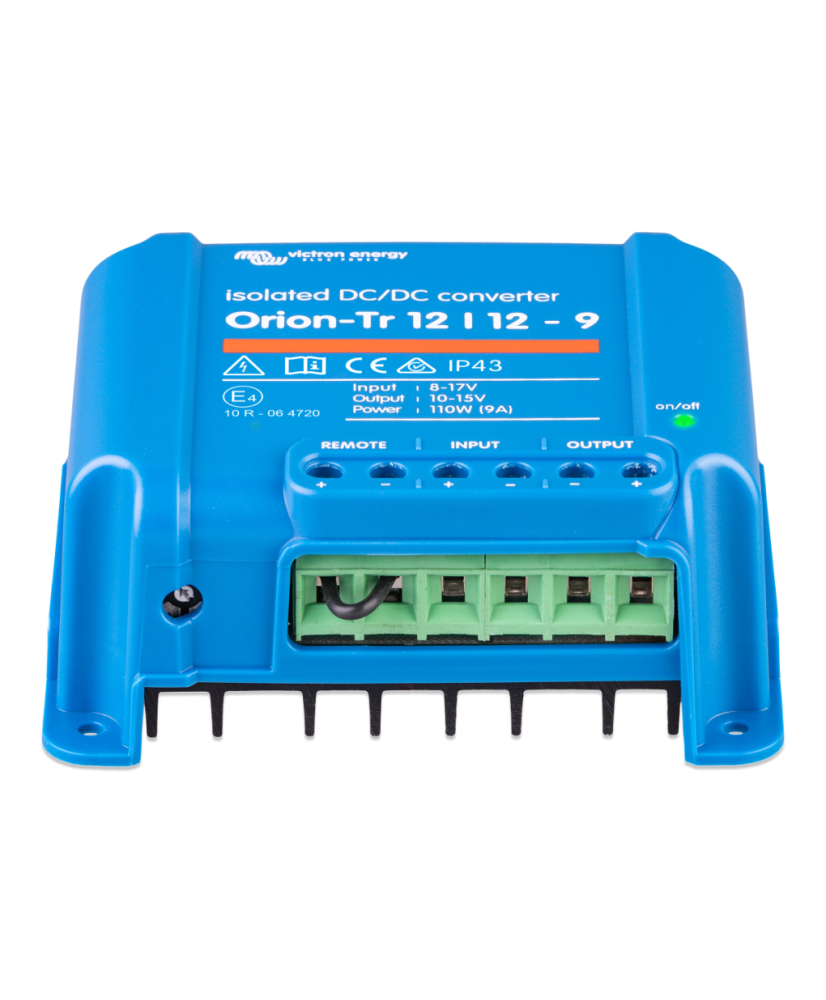

Orion-Tr 12/12-9A (110W) - Convertor DC-DC izolat din 12 V în 12 V
Orion-Tr 12/12-9A (110W) este un convertor DC-DC izolat galvanic, care alimentează consumatori de 12 V dintr-o sursă de 12 V, cu tensiune de ieșire reglabilă între 10 și 15 V. Este protejat la scurtcircuit, poate fi conectat în paralel cu un număr nelimitat de unități pentru a crește curentul, iar intrarea remote on/off elimină necesitatea unui întrerupător de curent mare.
Caracteristici principale:
- Tensiune de intrare: 8-17 V
- Tensiune de ieșire: 12,2 V, reglabilă 10-15 V
- Curent de ieșire: 9 A (110 W) la 25 °C
- Randament maxim: 87 %
- Izolare galvanică: 200 V DC între intrare, ieșire și carcasă
- Grad de protecție: IP43, cu bornele orientate în jos
Comandă de pornire/oprire la distanță
Comanda de pornire/oprire la distanță elimină necesitatea unui întrerupător de înaltă tensiune la intrarea cablurilor. Comanda de pornire/oprire la distanță poate fi acționată cu ajutorul unui comutator de putere mică sau, de exemplu, de către comutatorul de pornire/oprire al motorului (consultați manualul).
Toate modelele sunt protejate împotriva scurtcircuitelor și pot fi instalate în paralel pentru a mări curentul de ieșire. Se poate conecta în paralel un număr nelimitat de unități.
Protecție IP43: Atunci când este instalat cu bornele cu șurub orientate în jos.
Borne cu șurub: Nu sunt necesare scule speciale pentru instalare.
Siguranță: Prezentă doar la modelele cu intrare de 12V și 24V.
Specificații tehnice
| Domeniu tensiune de intrare | 8 … 17 V |
|---|
| Oprire la subtensiune | 7 V |
|---|
| Repornire după subtensiune | 7,5 V |
|---|
| Tensiune de ieșire | 12,2 V |
|---|
| Domeniu tensiune de ieșire | 10 … 15 V |
|---|
| Toleranța tensiunii de ieșire | 200 mVrms |
|---|
| Zgomot al tensiunii de ieșire | 2 mVrms |
|---|
| Curent continuu de ieșire | 9 A |
|---|
| Curent maxim de ieșire | 12,5 A |
|---|
| Curent continuu de ieșire la 25 °C | 9 A |
|---|
| Curent maxim de scurtcircuit | 32 A |
|---|
| Putere continuă de ieșire la 25 °C | 110 W |
|---|
| Putere continuă de ieșire la 40 °C | 85 W |
|---|
| Consum de curent fără sarcină | 50 mA |
|---|
| Consum de curent în standby | 0,2 mA |
|---|
| Eficiență maximă | 87 |
|---|
| Poate fi conectat în paralel | Da |
|---|
| Izolație galvanică | Da |
|---|
| Bornă pornire/oprire de la distanță | Da |
|---|
| Protecții | Supratemperatură, Protejat la scurtcircuit |
|---|
| Izolație | 200 VDC |
|---|
| Domeniu temperatură de funcționare | -20 … 55 °C |
|---|
| Umiditate maximă | 95 % |
|---|
| Borne de conectare DC | Terminale cu șurub 6 mm² (10 AWG) |
|---|
| Conexiune bornă pornire/oprire de la distanță | Terminal cu șurub bipolar |
|---|
| Culoare | Albastru (RAL 5012) |
|---|
| Grad de protecție | IP43 |
|---|
| Greutate | 0,42 kg |
|---|
| Înălțime | 100 mm |
|---|
| Lățime | 113 mm |
|---|
| Adâncime | 47 mm |
|---|
| Siguranță | EN 60950 |
|---|
| Emisie | EN 55014-1, EN-IEC 61000-6-3 |
|---|
| Imunitate | EN 55014-2, EN-IEC 61000-6-1, EN-IEC 61000-6-2 |
|---|
| Directivă auto | ECE R10-5 |
|---|
