Setul conține un conector MC4 tată și un conector MC4 mamă, în format standard pentru cabluri fotovoltaice cu secțiunea de 2,5 până la 6 mm². Este folosit la prelungirea sau repararea cablurilor solare și la conectarea panourilor la controlere de încărcare sau invertoare. Curent nominal 30 A, tensiune 1000 V DC, protecție IP68 la cuplare.

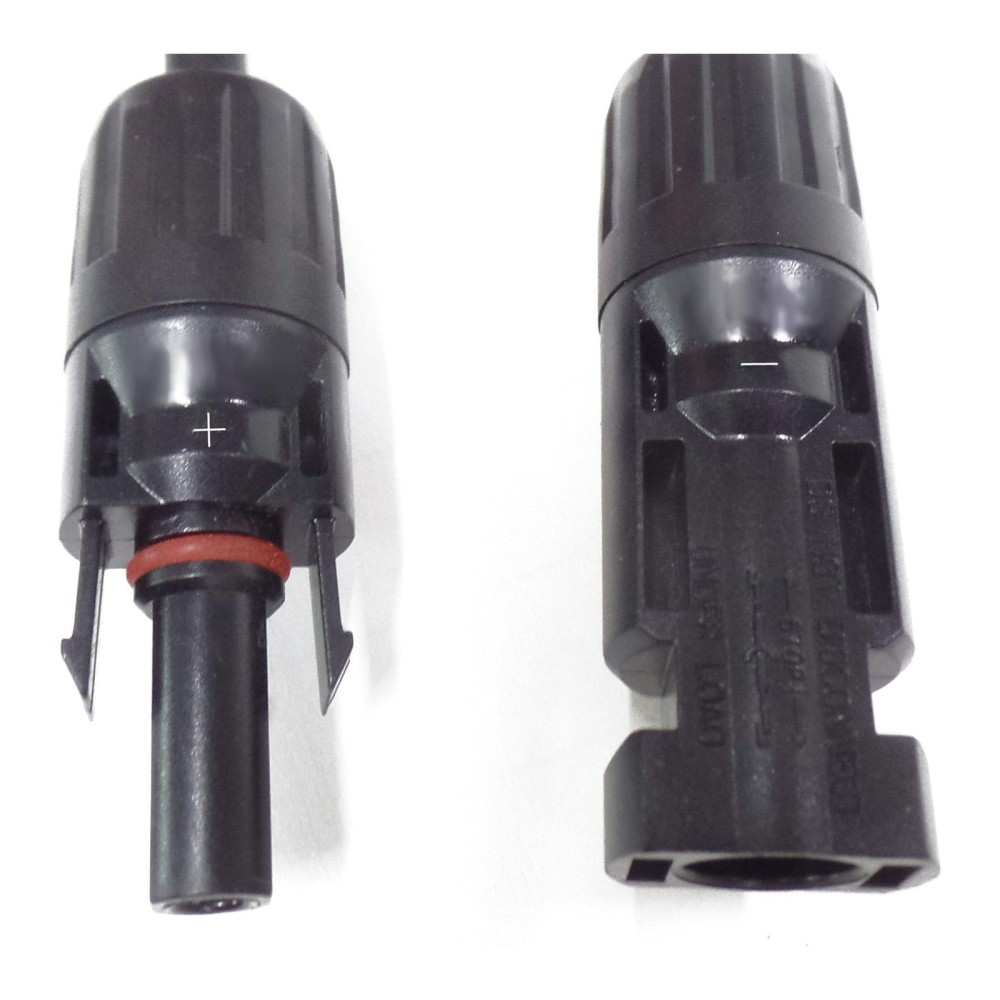

Pereche conectori solari MC4 este un set format dintr-un conector tată și unul mamă, în formatul MC4 folosit în mod obișnuit la panourile fotovoltaice. Se montează pe cabluri solare cu secțiunea de 2,5 până la 6 mm² și permite prelungirea unui cablu, confecționarea unui cablu la lungimea dorită sau repararea unei legături deteriorate.
Contactele sunt din cupru cositorit, iar carcasa este din plastic rezistent la razele UV și la intemperii. Contactul se sertizează pe conductor cu un clește de sertizat pentru MC4 (nu este inclus), iar cuplarea se face prin simpla împingere, până la blocarea clichetului. Garnitura de etanșare asigură protecția IP68 în stare cuplată.
Conectorii MC4 nu se desfac sub sarcină: deconectați mai întâi consumatorul sau opriți sursa. Pentru o legătură sigură, folosiți aceeași serie de conectori pe ambele jumătăți ale conexiunii.
| Tip conector | MC4 |
|---|---|
| Conținutul pachetului | 1 conector tată, 1 conector mamă |
| Secțiune cablu | 2,5-6 mm² (14-10 AWG) |
| Curent nominal | 30 A |
| Tensiune nominală | 1000 V DC |
| Grad de protecție | IP68 (cuplat) |
| Clasa de protecție | II |
| Temperatură de lucru | -40...+85 °C |
| Material contact | Cupru cositorit |
| Material carcasă | Plastic rezistent la UV |
| Montare pe cablu | Sertizare |
Datele tehnice au fost preluate de noi din fișa tehnică a producătorului și pot conține erori de transcriere. Pentru acuratețe 100 %, consultați fișa tehnică a producătorului.
Compatibilitățile sunt calculate automat din datele tehnice ale producătorilor și au caracter informativ. Pentru sisteme complexe, vă recomandăm să verificați configurația cu un consultant înainte de comandă. Detalii în Termeni și condiții
