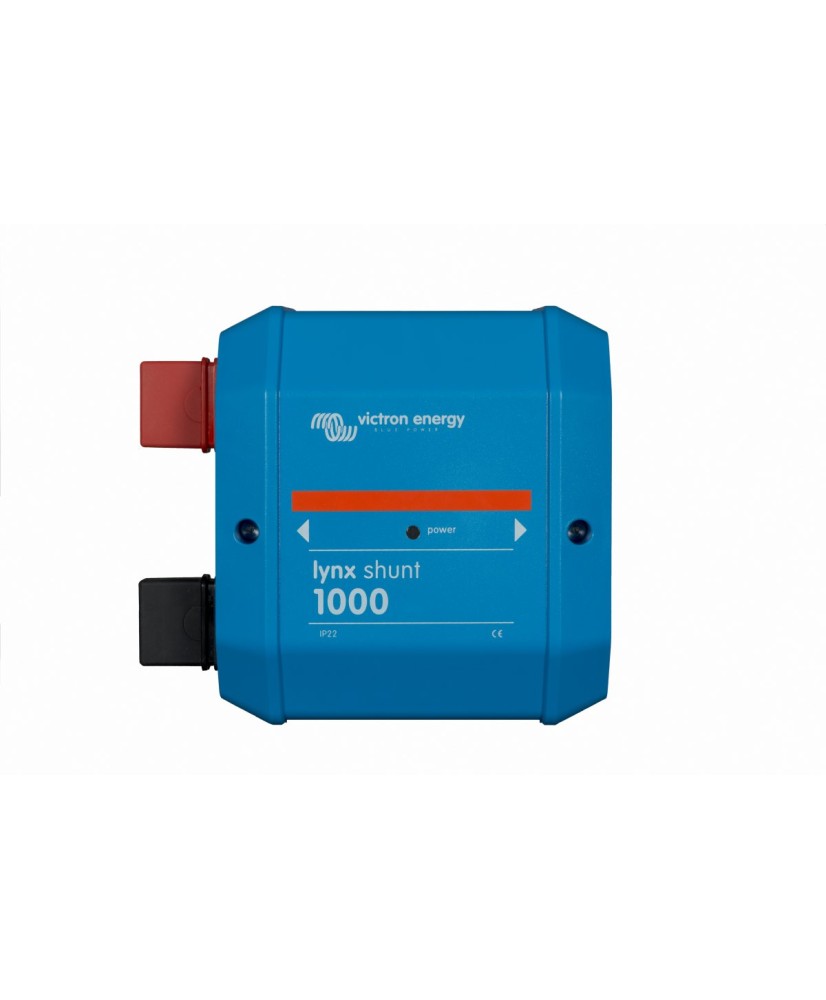

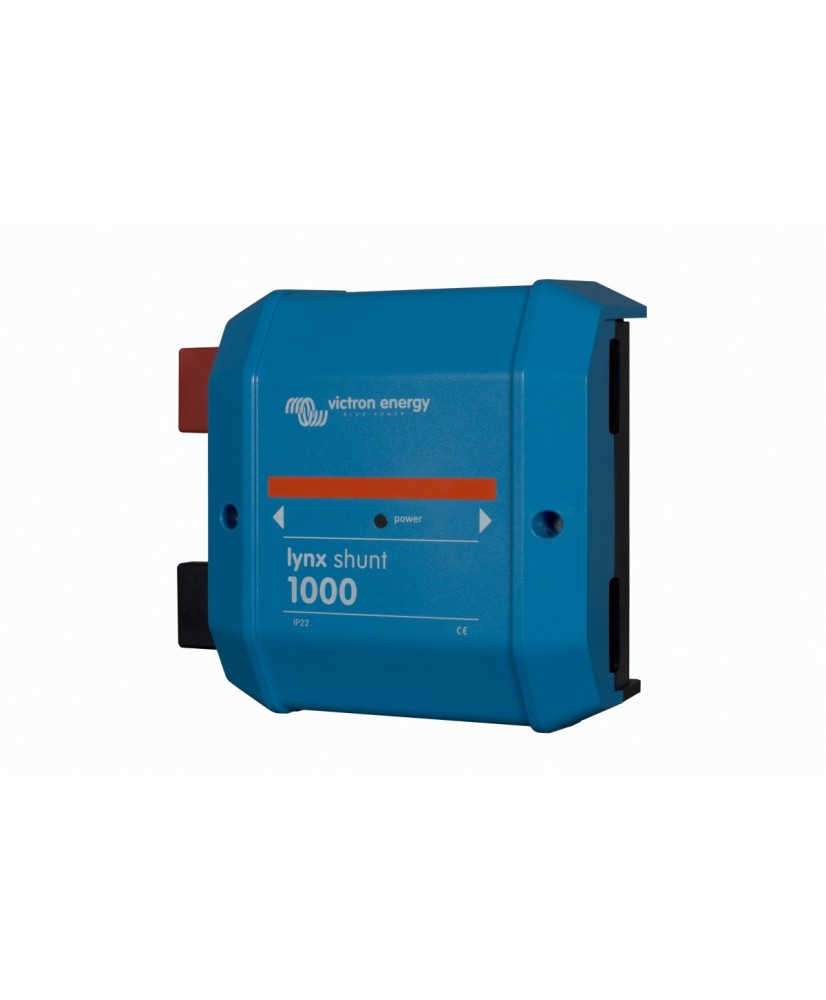

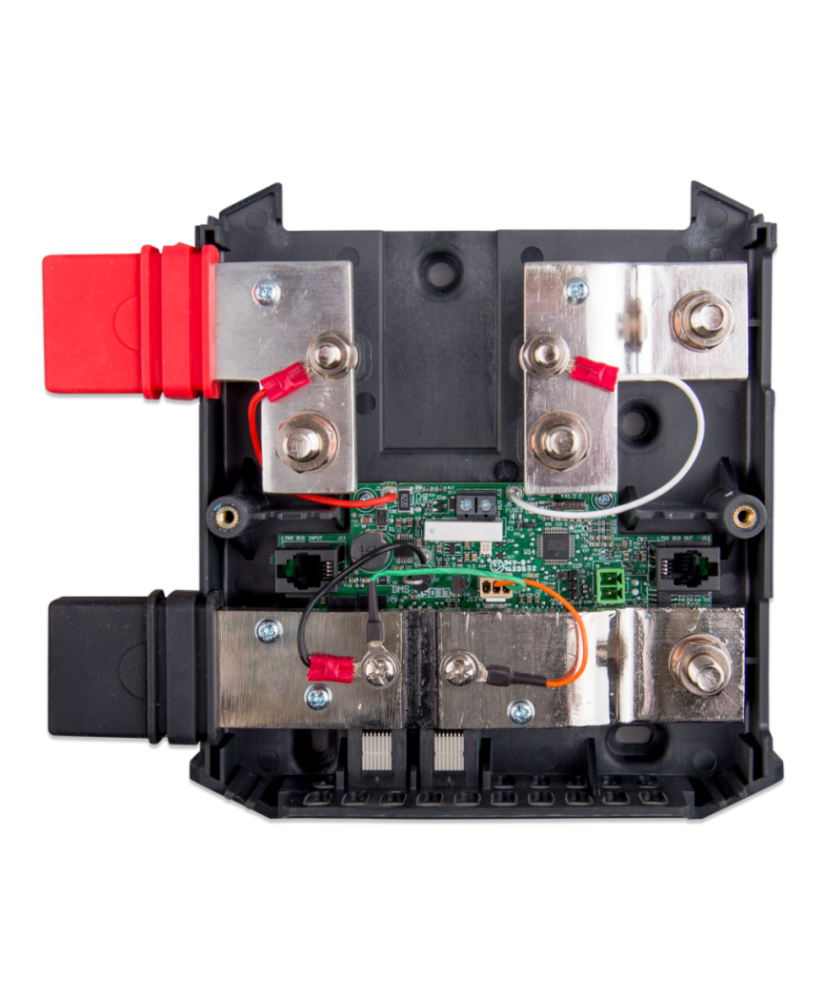

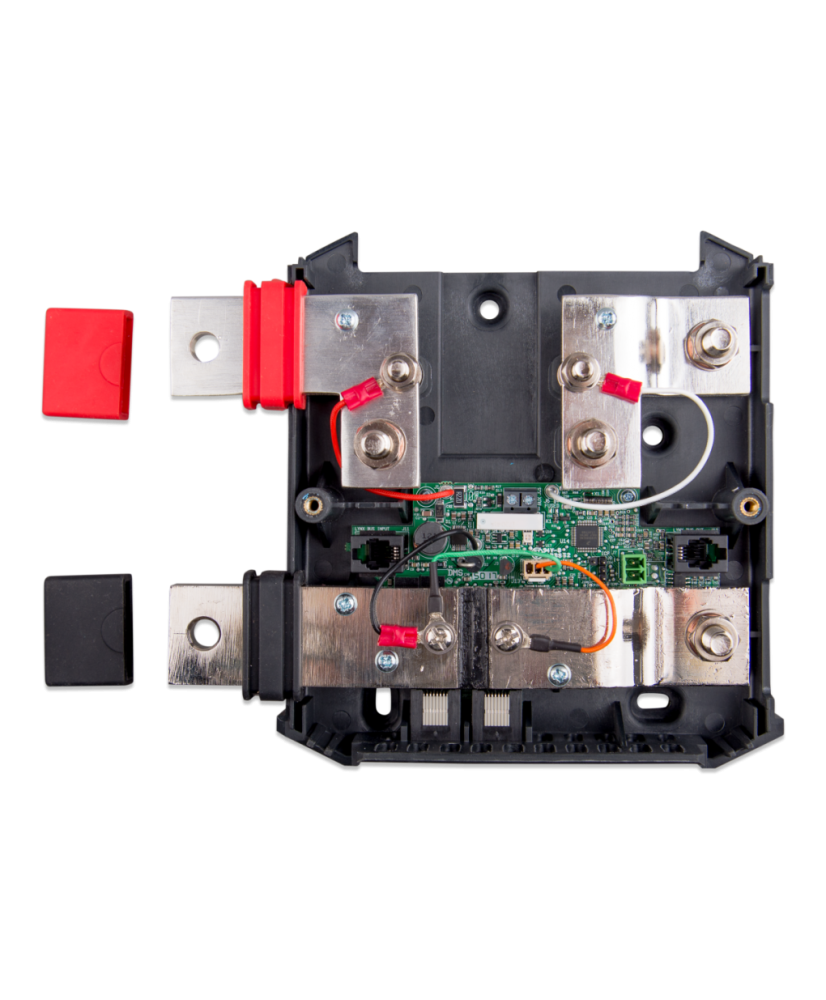

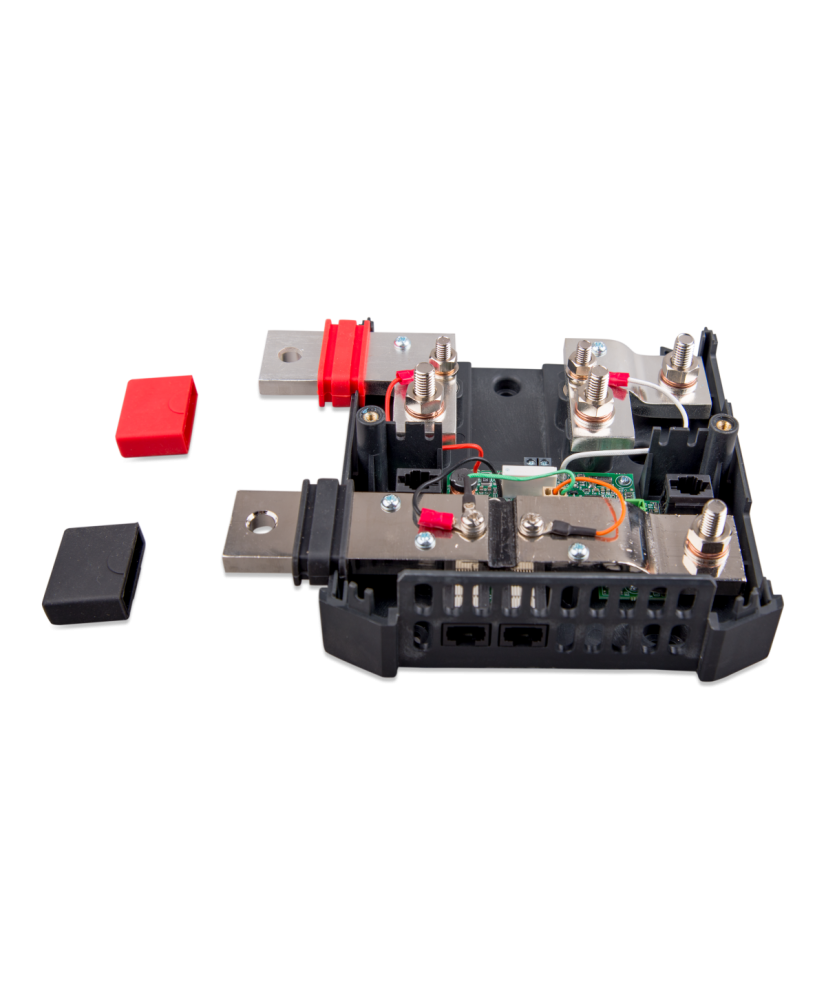

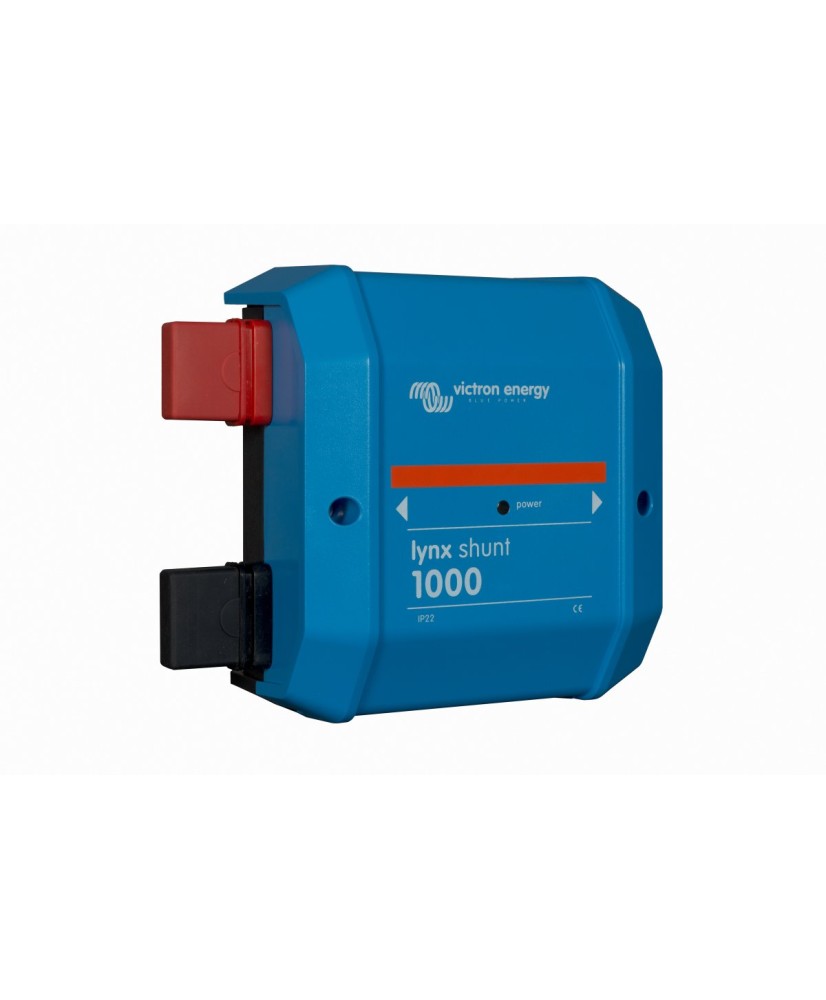

Lynx Shunt VE.Can (M10) - Șunt inteligent 1000 A cu monitor de baterie
Lynx Shunt VE.Can (M10) este un șunt inteligent de 1 000 A cu locaș pentru siguranță (neinclusă), al cărui monitor de baterie integrat determină cu precizie starea de încărcare. Datele se citesc printr-un dispozitiv GX, de exemplu Cerbo GX, iar modulul face parte din sistemul modular de distribuție Lynx.
Caracteristici principale:
- Curent nominal: 1 000 A
- Tensiuni sistem: 12, 24 sau 48 V
- Locaș siguranță: M8, CNN, ANL sau MEGA, siguranță dummy inclusă
- Conectivitate: VE.Can RJ45, doi terminatori incluși
- Releu de alarmă: contact liber de potențial, 3 A la 30 V DC
- Senzor de temperatură: inclus, conectare prin borne cu șurub
Șuntul inteligent Lynx Shunt VE.Can este un șunt inteligent de 1000A cu loc pentru o siguranță (nu este inclusă), monitorul de baterie încorporat monitorizând starea de încărcare a bateriei. Utilizați un dispozitiv GX (de ex., Cerbo GX) pentru citirea informațiilor. Parte din sistemul modular de distribuție Lynx.
Specificații tehnice
| Domeniu de tensiune | 9 … 70 V |
|---|
| Curent nominal | 1000 A |
|---|
| Tensiuni de sistem | 12V sau 24V sau 48V |
|---|
| Protecție la polaritate inversă | Nu |
|---|
| Consum de energie | 60mA (12V) / 33mA (24V) / 20mA (48V) |
|---|
| Releu programabil | Contact de alarmă fără potențial: 3A la 30VDC sau 250VAC |
|---|
| Material bară colectoare | Cupru cositorit |
|---|
| Dimensiuni bară colectoare | 8mm x 30mm |
|---|
| Domeniu temperatură de funcționare | -40 … 60 °C |
|---|
| Domeniu temperatură de stocare | -40 … 60 °C |
|---|
| Umiditate maximă | 95 % |
|---|
| Conexiuni bară colectoare | M10 |
|---|
| Conexiuni siguranțe | M8 |
|---|
| Siguranță falsă (dummy) | Inclus |
|---|
| VE.Can | RJ45 (două terminatoare RJ45 incluse) |
|---|
| Conexiune de alimentare (Lynx Distributor) | RJ10 (cablurile RJ10 sunt livrate cu fiecare Lynx Distributor) |
|---|
| Conexiune senzor de temperatură | Terminale cu șurub |
|---|
| Conexiune releu | Terminale cu șurub |
|---|
| Material | ABS |
|---|
| Culoare | Albastru (RAL 5012) |
|---|
| Grad de protecție | IP22 |
|---|
| Greutate | 1,4 kg |
|---|
| Înălțime | 190 mm |
|---|
| Lățime | 180 mm |
|---|
| Adâncime | 80 mm |
|---|
