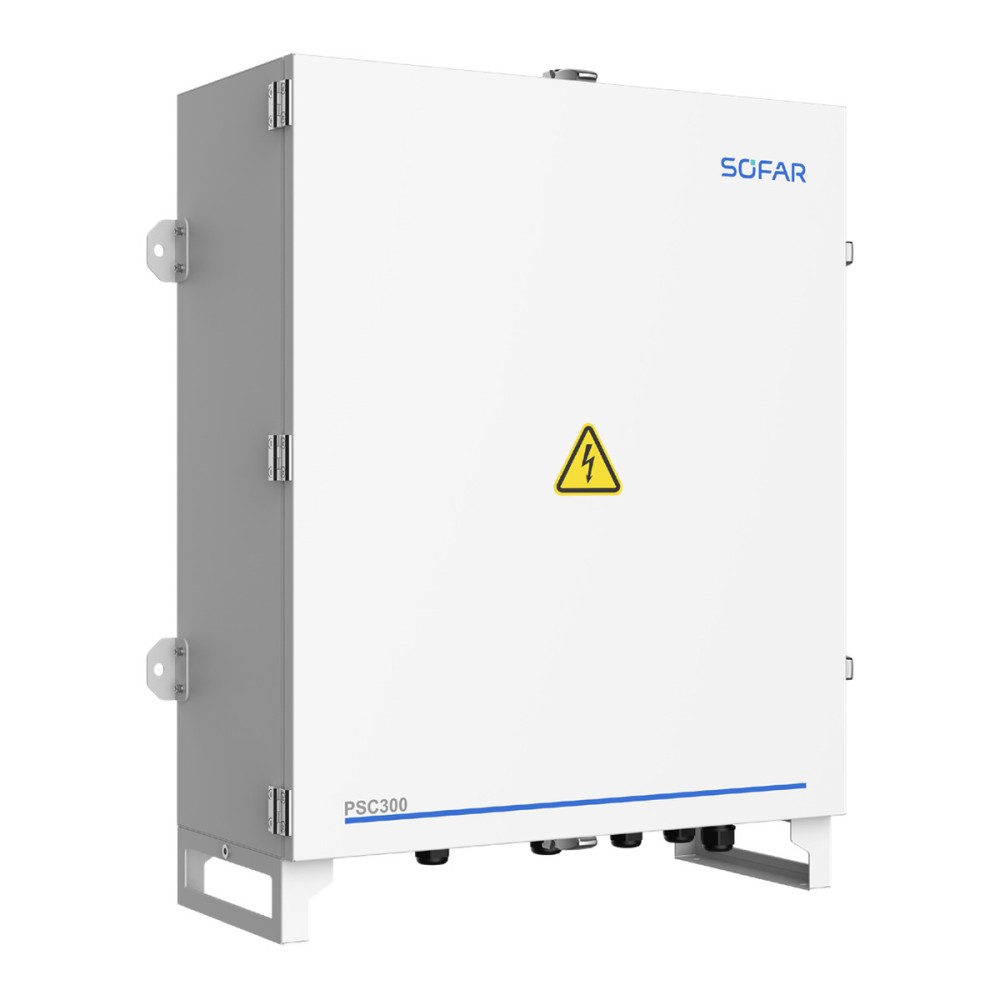

PSC300A - Cutie de comunicații cu 2 module anti-PID, IP66

PSC300A este o cutie de comunicații SOFAR pentru centrale fotovoltaice, în carcasă IP66 de exterior. Adună datele invertoarelor prin PBUS sau RS485 și le transmite sistemului de monitorizare prin Ethernet sau fibră optică; are 2 module anti-PID și protecție la supratensiune AC tip II.

Caracteristici principale:

• Invertoare conectate: până la 30 cu anti-PID, 60 fără anti-PID
• Module anti-PID: 2
• Comunicație: PBUS, RS485 (4 porturi), Ethernet, fibră optică (2 porturi)
• Alimentare: 100 ... 240 V c.a., 50/60 Hz
• Grad de protecție: IP66
• Montaj: pe perete sau orizontal
• Dimensiuni și masă: 660 x 776 x 265 mm, 34 kg

Cutia integrează un modul principal de comunicație PLC (CCO), un switch industrial pentru inel de fibră optică, un modul de comunicație RS485, un Control Hub CH1000, modulele PID și un protector la supratensiune. Colectează datele de la invertoare, transformator, stații meteo și contoare, prin PBUS sau RS485, și le transmite stației de monitorizare prin inel de fibră optică; protocoalele acceptate sunt MODBUS-TCP, IEC 103, IEC 104 și IEC 61850.

Funcția anti-PID compensează simultan modulele fotovoltaice ale invertoarelor conectate, iar cablul de împământare al ieșirii modulului PID trebuie legat la bara de împământare a transformatorului, cu împământare sigură. Cutia permite actualizarea locală și de la distanță a firmware-ului, dispecerizare de putere activă și reactivă și configurare locală prin interfață web. Funcționează la -30 ... 60 °C și până la 4000 m altitudine.
