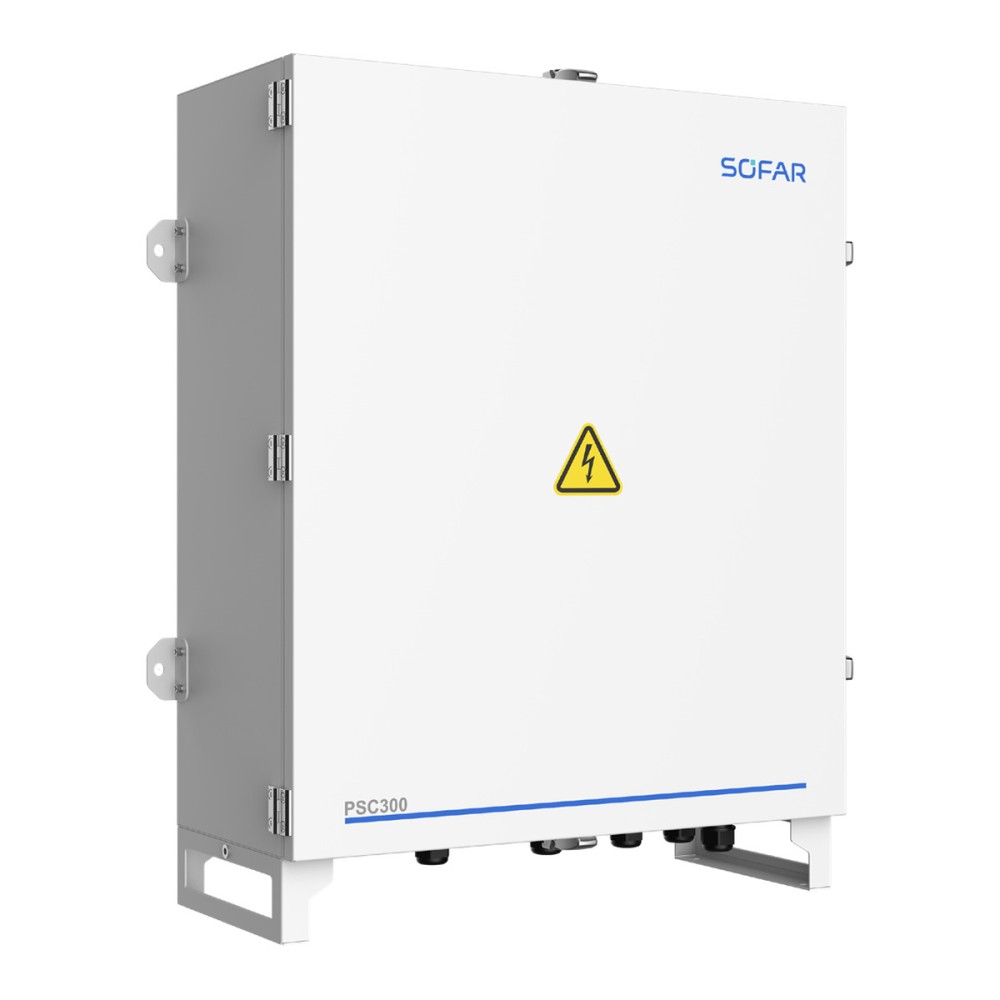

PSC300 este o cutie de comunicații SOFAR în carcasă IP66, cu 1 modul anti-PID și protecție la supratensiune AC tip II. Conectează până la 15 invertoare cu funcția anti-PID activă (30 fără ea) prin PBUS sau RS485 și comunică prin Ethernet sau fibră optică. Masa este de 29 kg, iar dimensiunile sunt 660 x 776 x 265 mm.
PSC300 este o cutie de comunicații SOFAR pentru centrale fotovoltaice, în carcasă IP66 de exterior. Adună datele invertoarelor prin PBUS sau RS485 și le transmite sistemului de monitorizare prin Ethernet sau fibră optică; are 1 modul anti-PID și protecție la supratensiune AC tip II.
Cutia integrează un modul principal de comunicație PLC (CCO), un switch industrial pentru inel de fibră optică, un modul de comunicație RS485, un Control Hub CH1000, modulele PID și un protector la supratensiune. Colectează datele de la invertoare, transformator, stații meteo și contoare, prin PBUS sau RS485, și le transmite stației de monitorizare prin inel de fibră optică; protocoalele acceptate sunt MODBUS-TCP, IEC 103, IEC 104 și IEC 61850.
Funcția anti-PID compensează simultan modulele fotovoltaice ale invertoarelor conectate, iar cablul de împământare al ieșirii modulului PID trebuie legat la bara de împământare a transformatorului, cu împământare sigură. Cutia permite actualizarea locală și de la distanță a firmware-ului, dispecerizare de putere activă și reactivă și configurare locală prin interfață web. Funcționează la -30 ... 60 °C și până la 4000 m altitudine.
| Producător | SOFARSOLAR |
|---|---|
| Model | PSC300 |
| Alimentare auxiliară | 100 ... 240 V c.a., 50 ... 60 Hz |
| Consum în așteptare | sub 50 W |
| Metodă de comunicație | Ethernet, RS485, PBUS, SFP |
| Invertoare conectate cu funcția anti-PID (maxim) | 15 |
| Invertoare conectate fără anti-PID (maxim) | 30 |
| Număr de module PID | 1 |
| Porturi PBUS | 1 |
| Porturi RS485 | 4 |
| Porturi de fibră optică | 2 |
| Distanță maximă RS485 / PBUS | 1000 m / 1000 m |
| Fibră optică | distanță maximă 20 km, interfață LC |
| Protocoale acceptate | MODBUS-TCP, IEC 103, IEC 104, IEC 61850 |
| Temperatură de funcționare | -30 ... 60 °C |
| Temperatură de depozitare și transport | -40 ... 85 °C |
| Altitudine maximă | 4000 m |
| Grad de protecție (IP) | IP66 |
| Umiditate relativă | maxim 95 %, fără condens |
| Protecție la supratensiune | AC tip II |
| Răcire | naturală |
| Dimensiuni (lățime x înălțime x adâncime) | 660 x 776 x 265 mm |
| Greutate | 29 kg |
| Montaj | pe perete sau orizontal |
| Certificări | IEC 62109-1/2, IEC 61000-6-2/4, IEC 60529 |
Datele tehnice au fost preluate de noi din fișa tehnică a producătorului și pot conține erori de transcriere. Pentru acuratețe 100 %, consultați fișa tehnică atașată.
